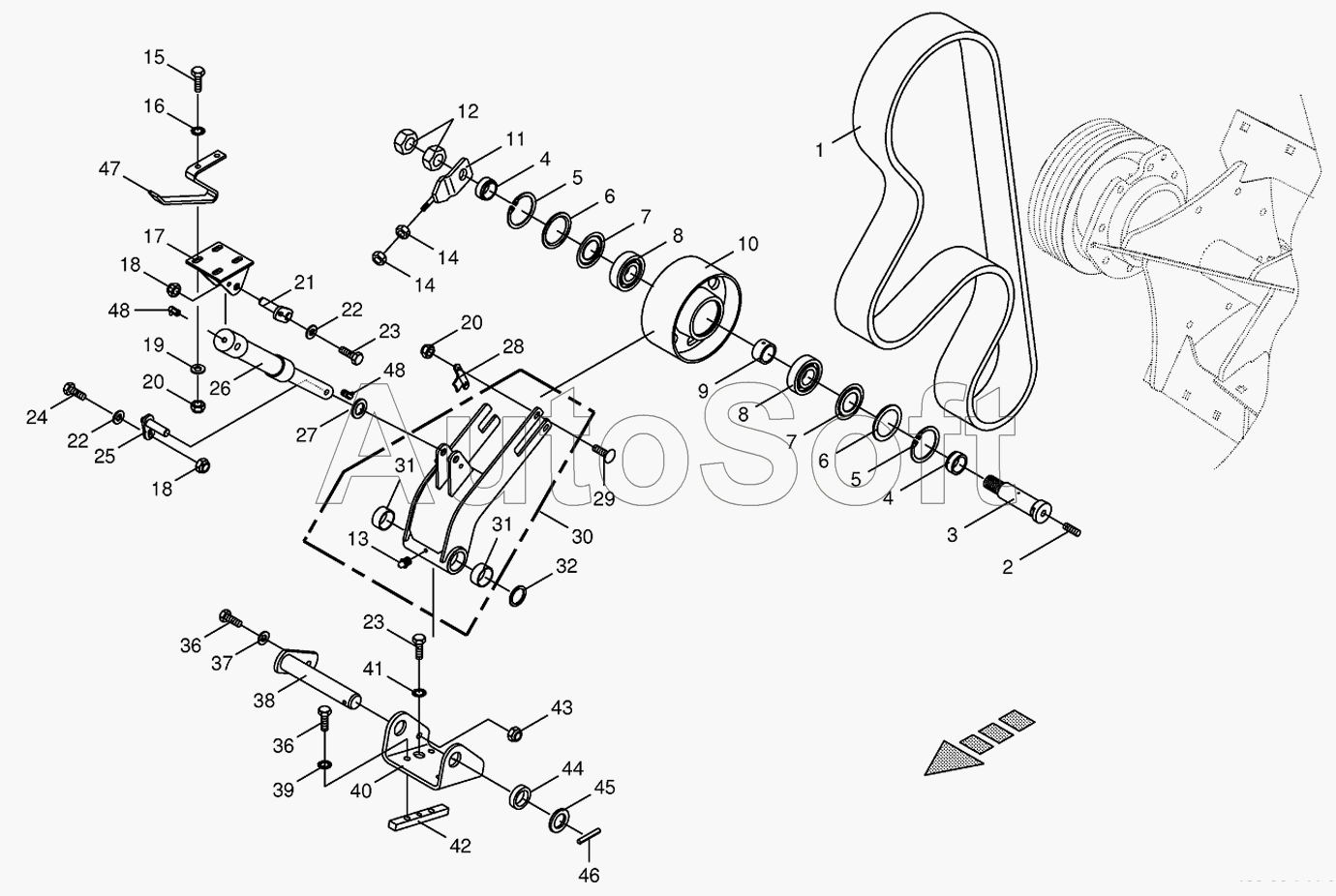

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Cracker drive/tensioning device
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034060 | 2***0 | Sealing set | |
| 1 | 0***0 | Power band | |
| 2 | 9***0 | Threaded pin | |
| 3 | 0***4 | Arbor | |
| 4 | 0***0 | Bushing | |
| 5 | 0***0 | Circlip | |
| 6 | 0***0 | Nilos-ring | |
| 7 | 0***0 | Nilos-Spacer ring | |
| 8 | 0***0 | Grooved ball bearing | |
| 9 | 0***2 | Bushing | |
| 10 | 0***3 | Jockey pulley | |
| 11 | 0***0 | Adjusting spindle | |
| 12 | 0***4 | Hex nut | |
| 13 | 0***0 | Grease niple | |
| 14 | 0***0 | Hex nut | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***3 | Cylinder mounting | |
| 18 | 0***0 | Locknut | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***1 | Arbor | |
| 22 | 0***0 | Washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Arbor | |
| 26 | 2***0 | Hydraulic cylinder | |
| 27 | 0***2 | Washer | |
| 28 | 0***0 | Support plate | |
| 29 | 0***2 | Coach bolt | |
| 30 | 2***0 | Rocker | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***0 | Supporting disc | |
| 32 | 0***0 | Shim ring | |
| 32 | 0***0 | Shim ring | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Washer | |
| 38 | 0***6 | Bolt 40 x 195 | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 2***0 | Rocker retainer | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 2***0 | Thread block | |
| 43 | 0***0 | Locknut | |
| 44 | 0***2 | Bushing | |
| 45 | 0***1 | Washer | |
| 46 | 0***2 | Roll pin | |
| 47 | 2***1 | Flap guide | |
| 48 | 0***0 | Grease niple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
