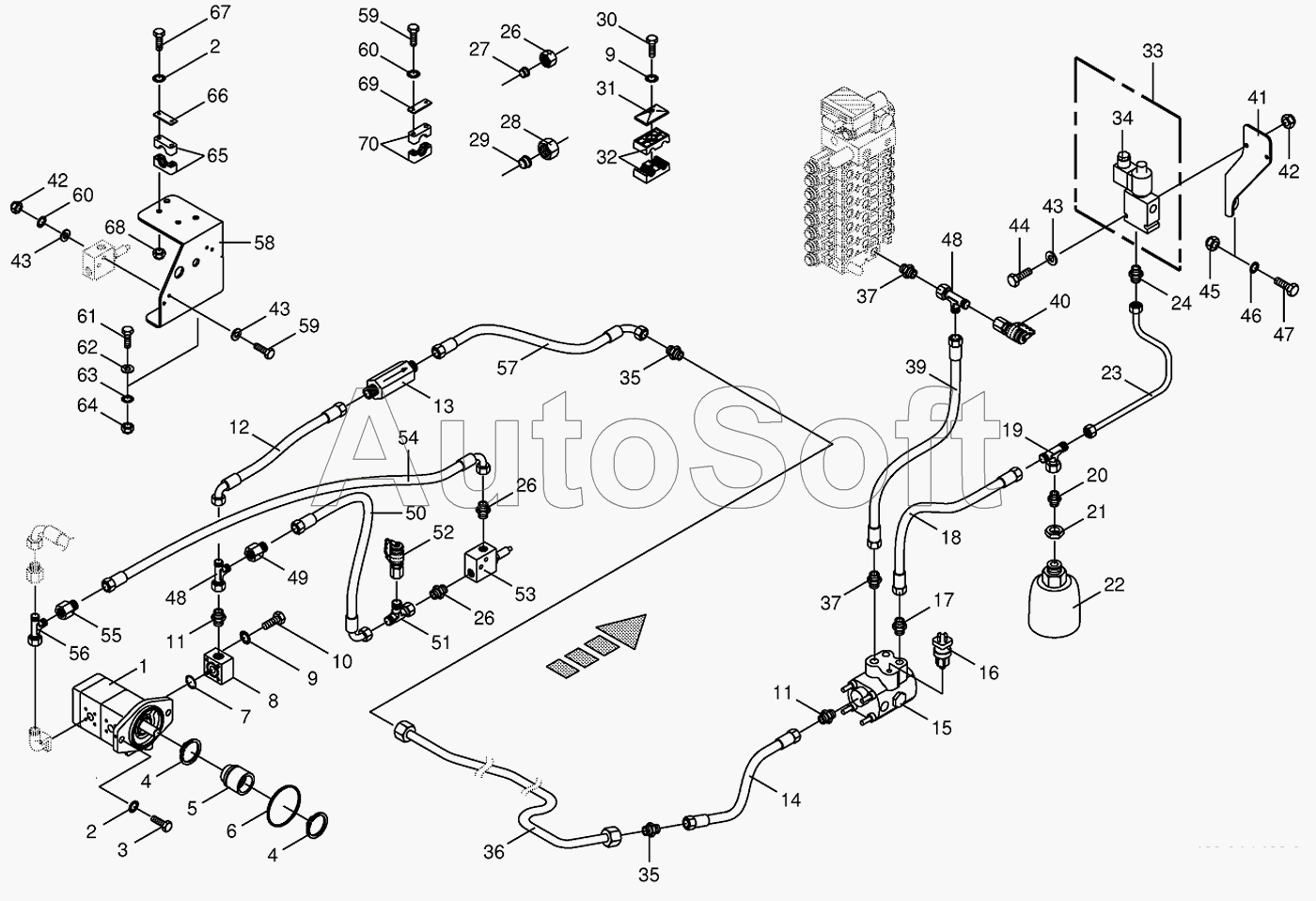

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-pump 2 times/storage chorging valve
45
53
52
51
50
49
48
48
47
46
54
44
43
43
43
42
42
41
40
39
37
37
36
62
70
69
68
67
66
65
64
63
35
35
61
60
60
59
59
58
57
56
55
10
17
16
15
14
13
12
11
11
10
18
9
9
8
7
6
5
4
4
3
2
2
27
34
33
32
31
30
29
28
1
26
26
26
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 2***0 | Pump-2 times | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 2***0 | Adapter | |
| 6 | 0***1 | O-ring | |
| 7 | 0***0 | O-ring | |
| 8 | 0***1 | Connecting flange | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | Hex head bolt | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Male connector | |
| 12 | 2***0 | High pressure hose line | |
| 13 | 0***0 | High pressure filter | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***0 | Storage charging valve | |
| 16 | 0***0 | Pressure switch | |
| 17 | 0***2 | Male connector | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 0***1 | T-connector | |
| 20 | 0***1 | Male connector | |
| 21 | 0***1 | Hex nut-low form | |
| 22 | 0***0 | Pressure accumulator | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***1 | Male connector | |
| 26 | 0***0 | Nozzle disc cap | |
| 27 | 0***1 | Cutting ring | |
| 28 | 0***0 | Nozzle disc cap | |
| 29 | 0***1 | Cutting ring | |
| 30 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Cover plate | |
| 32 | 0***0 | Tube clamp-2 halves | |
| 33 | 0***0 | 3/2-Diverter vave bloc | |
| 34 | 0***0 | 3/2-Directional-control valve | |
| 35 | 0***0 | Connector | |
| 36 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 37 | 0***0 | Male connector | |
| 39 | 2***0 | High pressure hose line | |
| 40 | 0***0 | Connector f.mini-test equipm. | |
| 41 | 2***0 | Valve holder | |
| 42 | 0***1 | Locknut | |
| 43 | 0***1 | Washer | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Locknut | |
| 46 | 0***1 | Detent edged washer | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***0 | Adjustable L connection | |
| 49 | 0***0 | Reducer fitting | |
| 50 | 2***0 | High pressure hose line | |
| 51 | 0***1 | Adjustable L connection | |
| 52 | 0***0 | Connector f.mini-test equipm. | |
| 53 | 2***1 | Pressure limiting valve 250bar | |
| 54 | 2***0 | High pressure hose line | |
| 55 | 0***0 | Reducer fitting | |
| 56 | 0***0 | Adjustable L connection | |
| 57 | 2***0 | High pressure hose line | |
| 58 | 2***0 | Support | |
| 59 | 0***0 | Hex head bolt | |
| 60 | 0***1 | Detent edged washer | |
| 61 | 0***0 | Hex head bolt | |
| 62 | 0***1 | Washer | |
| 63 | 0***1 | Detent edged washer | |
| 64 | 0***0 | Locknut | |
| 65 | 0***0 | Tube clamp-2 halves | |
| 66 | 0***1 | Cover plate | |
| 67 | 0***0 | Hex head bolt | |
| 68 | 0***0 | Locknut | |
| 69 | 0***0 | Cover plate | |
| 70 | 0***1 | Tube clamp-2 halves |
