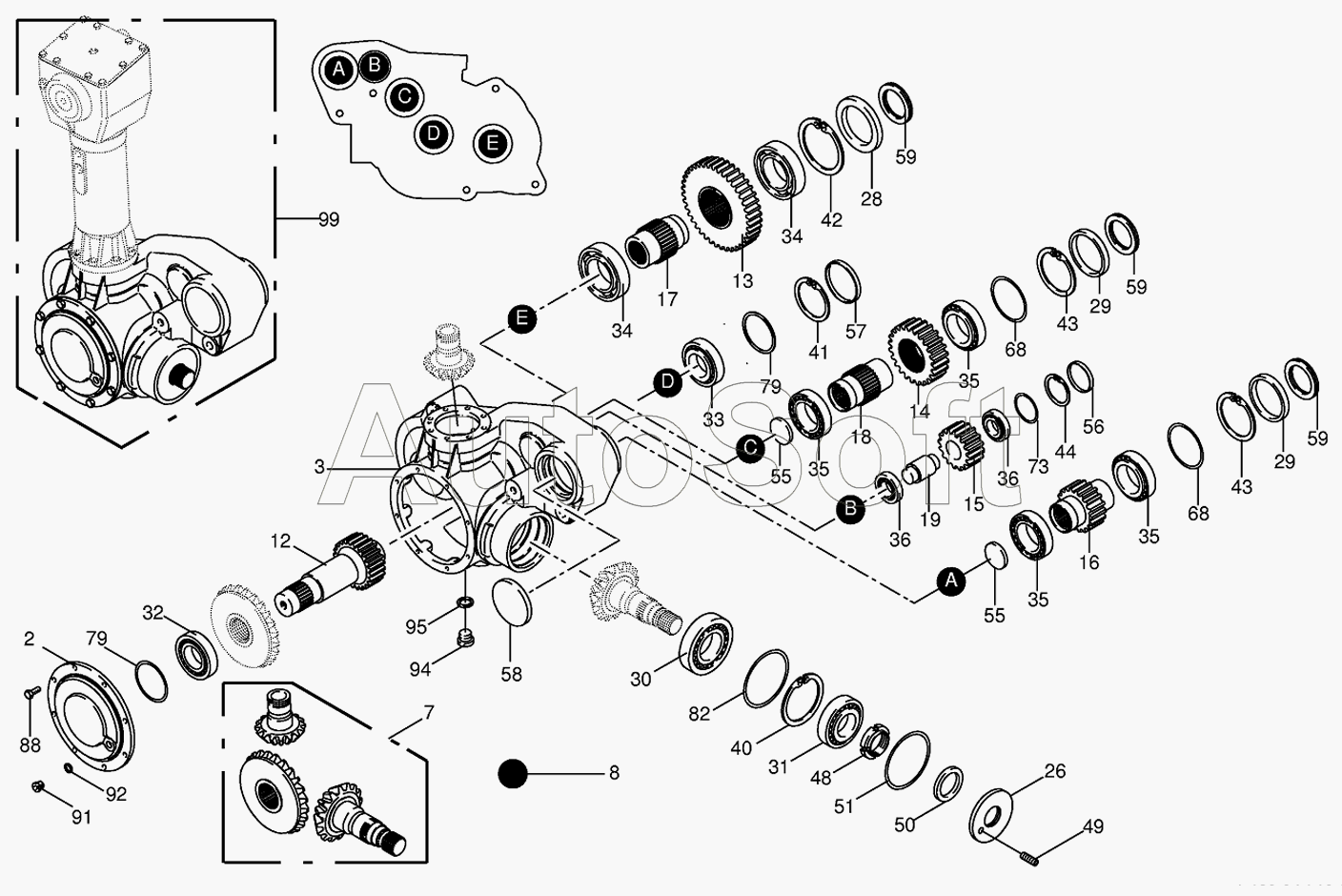

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Roller gearbox part 2
73
48
49
50
51
55
55
56
57
58
59
59
59
68
68
68
68
73
44
73
79
79
79
79
82
82
88
91
92
94
95
99
28
3
7
8
12
13
14
15
16
17
18
19
26
2
29
29
30
31
32
33
34
34
35
35
35
35
36
36
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***0 | Bearing housing | |
| 3 | 0***0 | Housing | |
| 7 | 0***0 | Bevel wheel set | |
| 8 | 0***0 | Oil-Id.-no.=1ltr | |
| 12 | 0***0 | Spur wheel shaft | |
| 13 | 0***0 | Spur gear | |
| 14 | 0***0 | Spur gear | |
| 15 | 0***0 | Spur gear | |
| 16 | 0***0 | Spur wheel shaft | |
| 17 | 0***0 | Hollow shaft | |
| 18 | 0***0 | Hollow shaft | |
| 19 | 0***0 | Shaft | |
| 26 | 0***0 | Gearbox cover | |
| 28 | 0***0 | Ring | |
| 29 | 0***0 | Ring | |
| 30 | 0***0 | Taper roller bearing | |
| 31 | 0***0 | Taper roller bearing | |
| 32 | 0***0 | Taper roller bearing | |
| 33 | 0***0 | Taper roller bearing | |
| 34 | 0***0 | Grooved ball bearing | |
| 35 | 0***0 | Taper roller bearing | |
| 36 | 0***0 | Taper roller bearing | |
| 40 | 0***0 | Circlip | |
| 41 | 0***0 | Circlip | |
| 42 | 0***0 | Circlip | |
| 43 | 0***0 | Circlip | |
| 44 | 0***0 | Circlip | |
| 48 | 0***0 | Slotted nut | |
| 49 | 0***1 | Threaded pin | |
| 50 | 0***1 | Radial-shaft sealing ring | |
| 51 | 0***0 | O-ring | |
| 55 | 0***0 | Nilos-ring | |
| 56 | 0***0 | Cap | |
| 57 | 0***1 | Sealing cap | |
| 58 | 0***0 | Sealing cap | |
| 59 | 0***0 | Radial-shaft sealing ring | |
| 68 | 0***0 | Shim ring | |
| 68 | 0***0 | Shim ring | |
| 68 | 0***1 | Shim ring | |
| 73 | 0***0 | Shim ring | |
| 73 | 0***0 | Shim ring | |
| 73 | 0***0 | Shim ring | |
| 79 | 0***0 | Shim ring | |
| 79 | 0***0 | Shim ring | |
| 79 | 0***0 | Shim ring | |
| 82 | 0***0 | Shim ring | |
| 82 | 0***0 | Shim ring | |
| 88 | 0***0 | Hex head bolt | |
| 91 | 0***1 | Screw plug | |
| 92 | 0***0 | Gasket ring | |
| 94 | 0***0 | Screw plug | |
| 95 | 0***1 | Gasket ring | |
| 99 | 0***1 | Roller gear-below |
