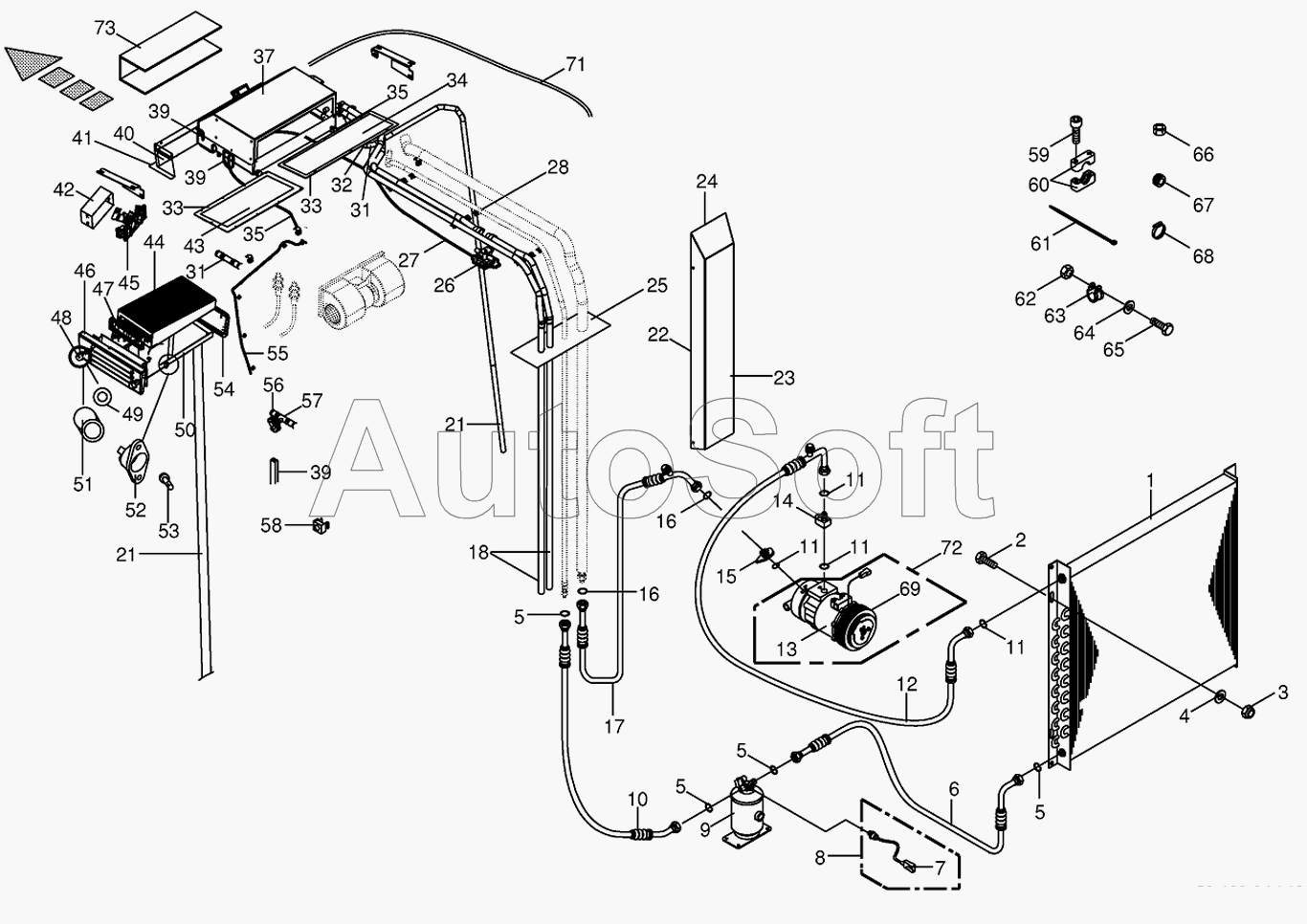

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Air conditioning
52
60
59
58
57
56
55
54
53
60
51
50
49
48
47
46
45
44
65
73
72
71
69
68
67
66
43
64
63
63
62
61
61
61
60
10
18
17
16
16
15
14
13
12
11
11
11
11
21
21
9
8
7
6
5
5
5
5
4
3
2
32
42
41
40
39
39
39
37
35
35
34
33
33
1
31
31
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009030140 | 0***0 | Allen screw | |
| 1 | 0***0 | Condenser for air conditioner | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Refrigerant hose 8 3500 5/8dm 90°5/8dm90° | |
| 7 | 0***0 | Plug-2-pole | |
| 8 | 0***1 | Pressure switch | |
| 9 | 0***0 | Drier | |
| 10 | 2***0 | Refrigerant hose NW8 3000 5/ 8dm5/8dm90° | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Tube | |
| 13 | 2***0 | Compressor (air conditioner) | |
| 14 | 2***0 | Fitting | |
| 15 | 2***0 | Fitting | |
| 16 | 0***0 | O-ring | |
| 17 | 0***0 | Tube | |
| 18 | 0***0 | Hose | |
| 21 | 0***0 | Hose | |
| 22 | 0***0 | Sealing profile | |
| 23 | 0***0 | Cover | |
| 24 | 0***1 | Gasket | |
| 25 | 0***0 | Dust protection | |
| 26 | 2***0 | Water valve | |
| 27 | 0***0 | Bowden cable | |
| 28 | 0***0 | Cable band support | |
| 31 | 0***0 | Hose coupling | |
| 32 | 0***0 | Cable socket | |
| 33 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 34 | 0***0 | Cover | |
| 35 | 0***0 | Condensate downspout-hose | |
| 37 | 2***0 | Evaporator | |
| 39 | 0***0 | Edge protection-Id.-no.= 1m | |
| 40 | 0***0 | Air injection lug | |
| 41 | 2***0 | Gasket frame | |
| 42 | 0***0 | Frame for radio cut-out | |
| 43 | 0***0 | Cover | |
| 44 | 0***0 | Particle filter | |
| 45 | 2***2 | Control unit Klimatronic | |
| 46 | 0***0 | Cover | |
| 47 | 2***0 | Sealing profile | |
| 48 | 0***0 | Locking spigot | |
| 49 | 0***0 | Lock washer | |
| 50 | 0***0 | Insertion | |
| 51 | 0***0 | Spacer ring | |
| 52 | 0***0 | Cam-lock | |
| 53 | 0***0 | Blind rivet | |
| 54 | 0***0 | Gasket frame | |
| 55 | 0***0 | Condensate downspout-hose | |
| 56 | 0***0 | Cable socket | |
| 57 | 0***0 | Hose coupling-T-piece | |
| 58 | 0***0 | Sheet nut | |
| 59 | 0***1 | Allen screw | |
| 60 | 0***1 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 61 | 0***2 | Cable band | |
| 61 | 0***1 | Cable band | |
| 61 | 2***0 | Cable band | |
| 62 | 0***1 | Hex nut | |
| 63 | 0***0 | Tube clip w. rubber | |
| 63 | 0***0 | Tube clip w. rubber | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Hex head bolt | |
| 66 | 0***0 | Cable clamp | |
| 67 | 0***0 | Cable bushing | |
| 68 | 0***1 | Tube clip | |
| 69 | 2***0 | Clutch | |
| 71 | 2***0 | Condensate downspout-hose | |
| 72 | 0***0 | Compressor for air conditioner | |
| 73 | 2***0 | Filter plate |
