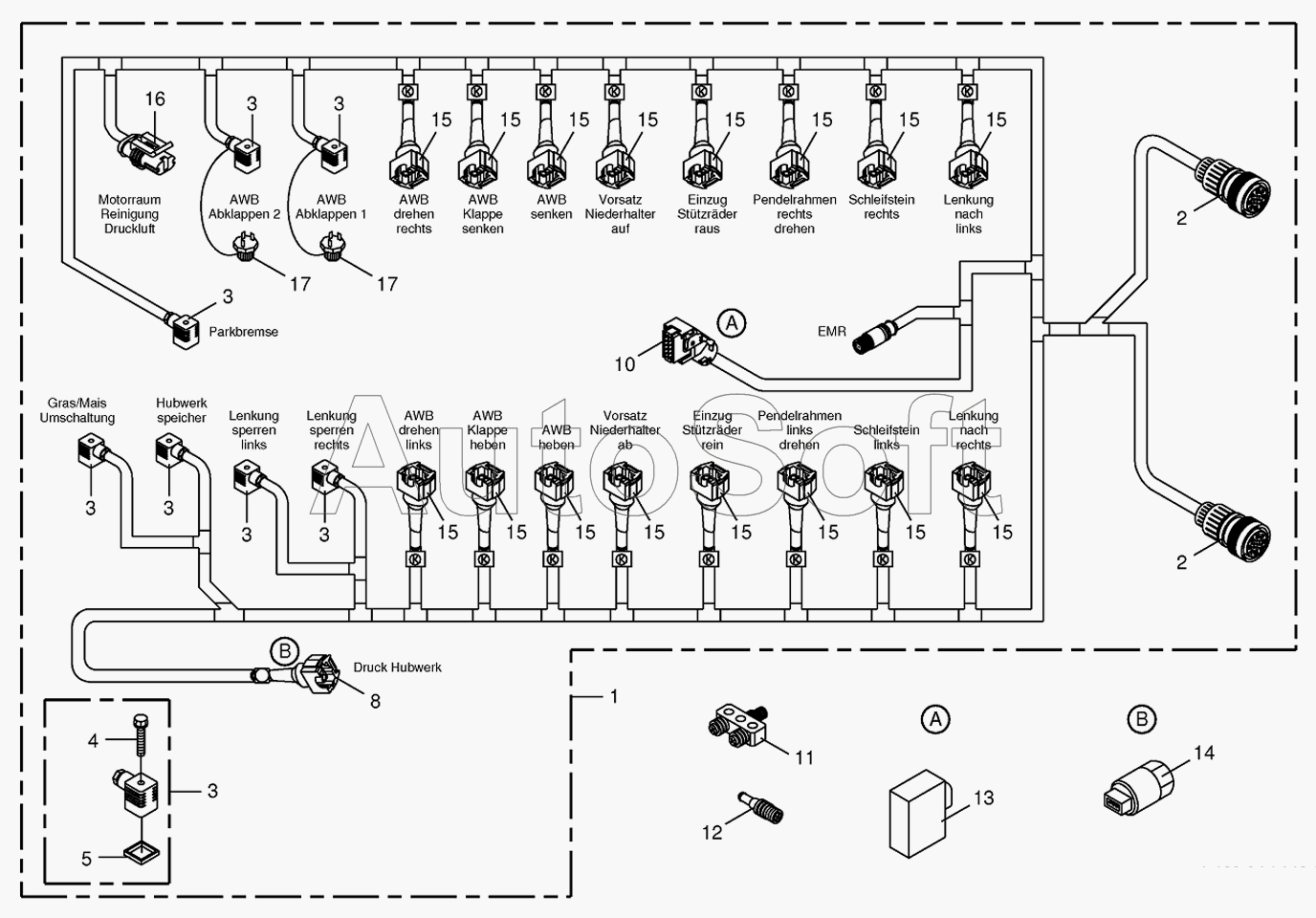

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Wiring Harness-valve block
1
2
2
3
3
3
3
3
3
3
3
4
5
8
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wiring harness-valve block | |
| 2 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 3 | 0***0 | Valve plug with LED | |
| 4 | 0***0 | Screw with straight-line curls | |
| 5 | 0***0 | Gasket | |
| 8 | 0***1 | Jet-plug-3-pole | |
| 9 | 0***0 | Jet-plug-2-pole | |
| 10 | 0***0 | CAN-plug EMR-16-pole | |
| 11 | 2***0 | Y-Distributor-5-pole | |
| 12 | 0***0 | Terminal resistance-5-pole | |
| 13 | 2***0 | Electr.mowingtable control | |
| 14 | 0***1 | Lifting gear | |
| 15 | 0***0 | Jet-plug-2-pole | |
| 16 | 0***0 | Plug-2-pole | |
| 17 | 0***0 | Connector plug-2-pole |
