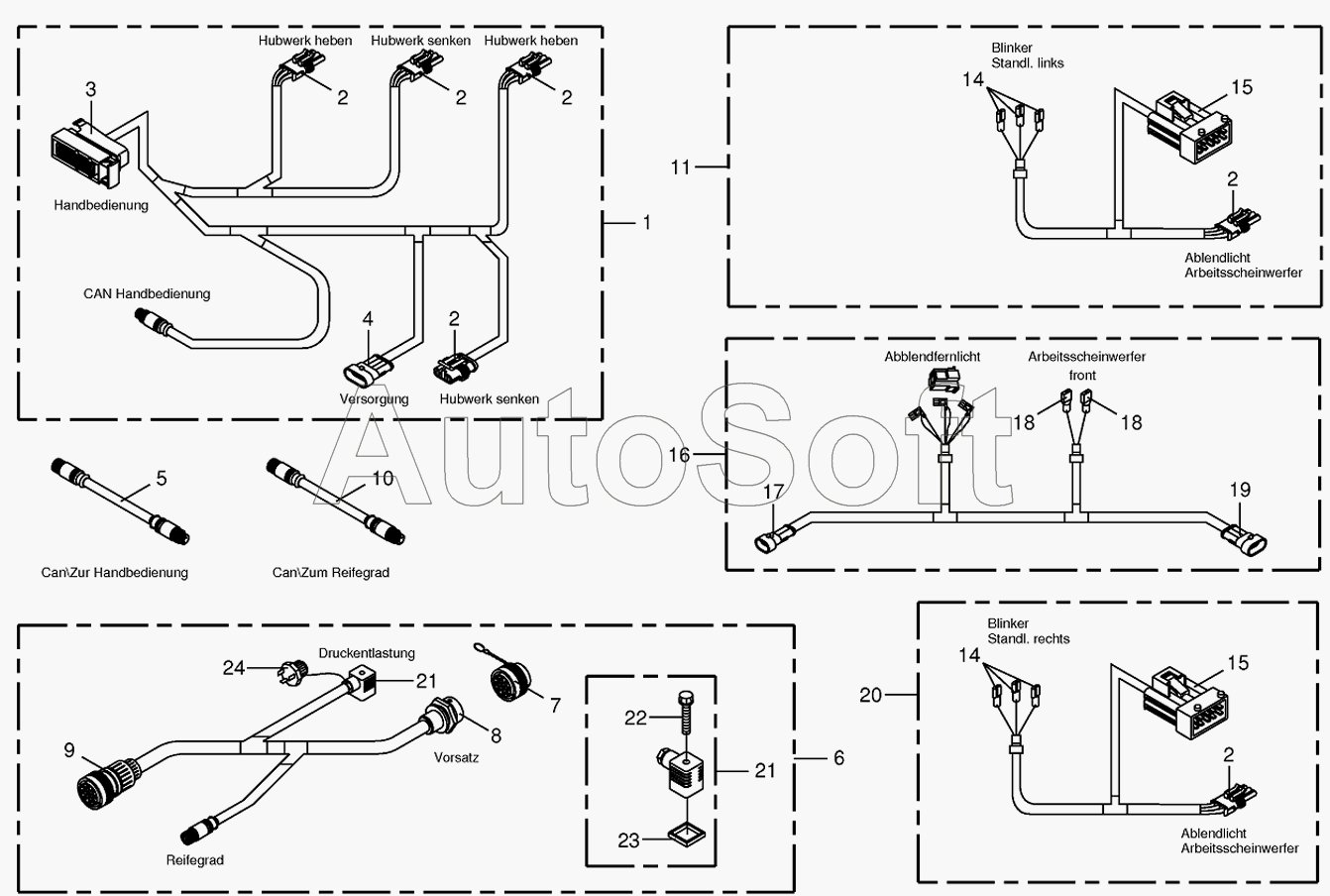

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Several wiring looms
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
14
14
15
15
16
17
18
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Wiring harness-hand operation | |
| 2 | 0***0 | Plug-3-pole | |
| 3 | 0***0 | Plug-42-pole | |
| 4 | 0***0 | Coupling socket-4-pole | |
| 5 | 2***0 | Cable-hand operation | |
| 6 | 0***4 | Wiring harness-Front attachment | |
| 7 | 0***0 | Blind-plug | |
| 8 | 0***1 | Socket-31-pole | |
| 9 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 10 | 2***0 | Cable-degree of ripeness | |
| 11 | 2***0 | Wiring harness-left | |
| 14 | 0***0 | Flat sleeve-red | |
| 15 | 0***0 | Plug-10-pole | |
| 16 | 0***4 | Wiring harness-middle | |
| 17 | 0***0 | Coupling socket-2-pole | |
| 18 | 0***0 | Flat sleeve-red | |
| 19 | 0***0 | Coupling socket-3-pole | |
| 20 | 2***0 | Wiring harness-right | |
| 21 | 0***0 | Valve plug with LED | |
| 22 | 0***0 | Screw with straight-line curls | |
| 23 | 0***0 | Gasket | |
| 24 | 0***0 | Connector plug-2-pole |
