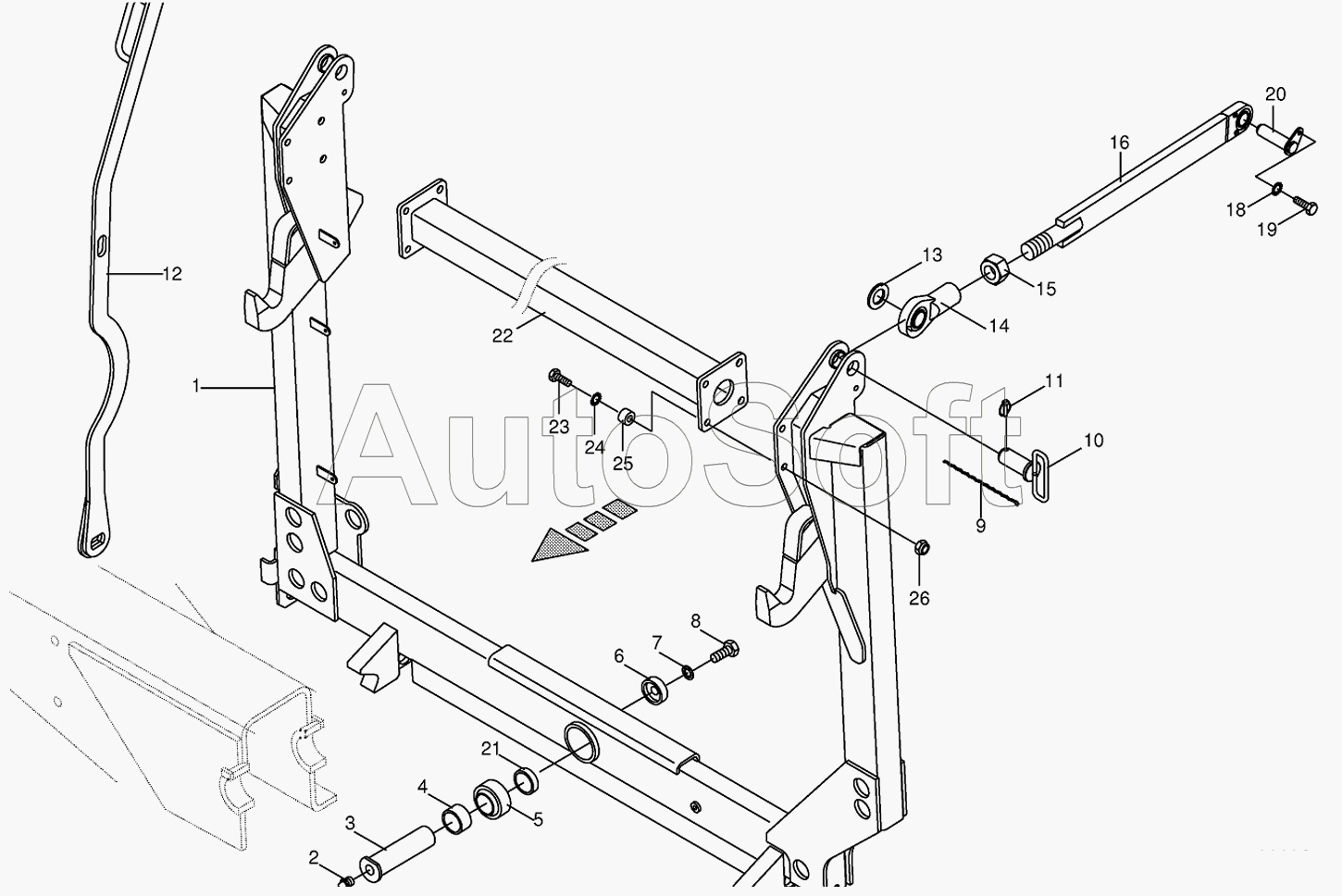

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Pivoting frame/linkage
13
26
25
24
23
23
22
21
20
19
18
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Pivoting frame | |
| 1 | 2***1 | Pivoting frame-for tyres 710/ | |
| 2 | 0***0 | Grease niple | |
| 3 | 0***2 | Bearing bolt | |
| 4 | 0***0 | Bushing | |
| 5 | 0***0 | Radial bearing | |
| 6 | 0***1 | End plate | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Chain | |
| 10 | 0***2 | Pin | |
| 11 | 0***1 | Linch pin | |
| 12 | 2***0 | Stop lever | |
| 13 | 0***2 | Washer | |
| 14 | 0***0 | Joint head | |
| 15 | 0***0 | Hex nut | |
| 16 | 0***0 | Coupler | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Pin | |
| 21 | 0***0 | Bushing | |
| 22 | 2***0 | Cross arm | |
| 23 | 0***0 | Hex head bolt | |
| 23 | 0***2 | Hex head bolt | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***1 | Spacer bushing | |
| 26 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
