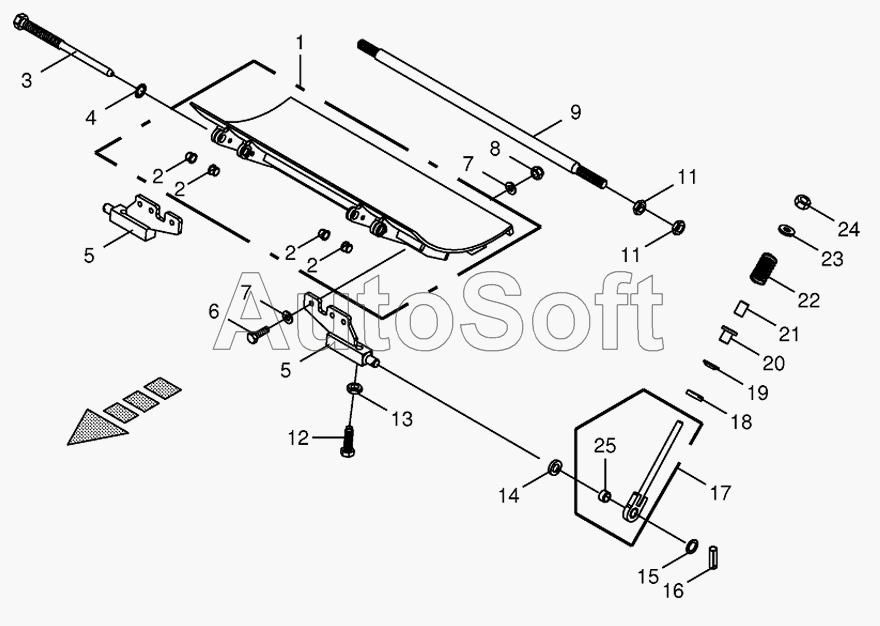

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Drum base-spring-mounted
1
1
2
2
2
2
3
4
5
5
6
7
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Spring-mounted drum base with sockets | |
| 1 | 2***3 | Spring-mounted drum base HD with sockets-HD optional | |
| 2 | 9***0 | Clamp bush | |
| 3 | 2***2 | Take-up bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 2***0 | Centring pivo | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***1 | Washer | |
| 8 | 0***0 | Locknut | |
| 9 | 2***0 | Spacer | |
| 11 | 0***2 | Hex nut-low form | |
| 12 | 2***0 | Setscrew | |
| 13 | 0***1 | Hex nut-low form | |
| 14 | 2***0 | Washer | |
| 15 | 0***0 | Washer | |
| 16 | 0***2 | Roll pin | |
| 17 | 2***0 | Drawbar | |
| 18 | 9***0 | Ball socket | |
| 19 | 9***0 | Washer | |
| 20 | 2***0 | Bushing | |
| 21 | 2***1 | Guide tube | |
| 22 | 0***0 | Pressure spring | |
| 23 | 0***0 | Washer | |
| 24 | 0***0 | Locknut | |
| 25 | 9***0 | Clamp bush |
