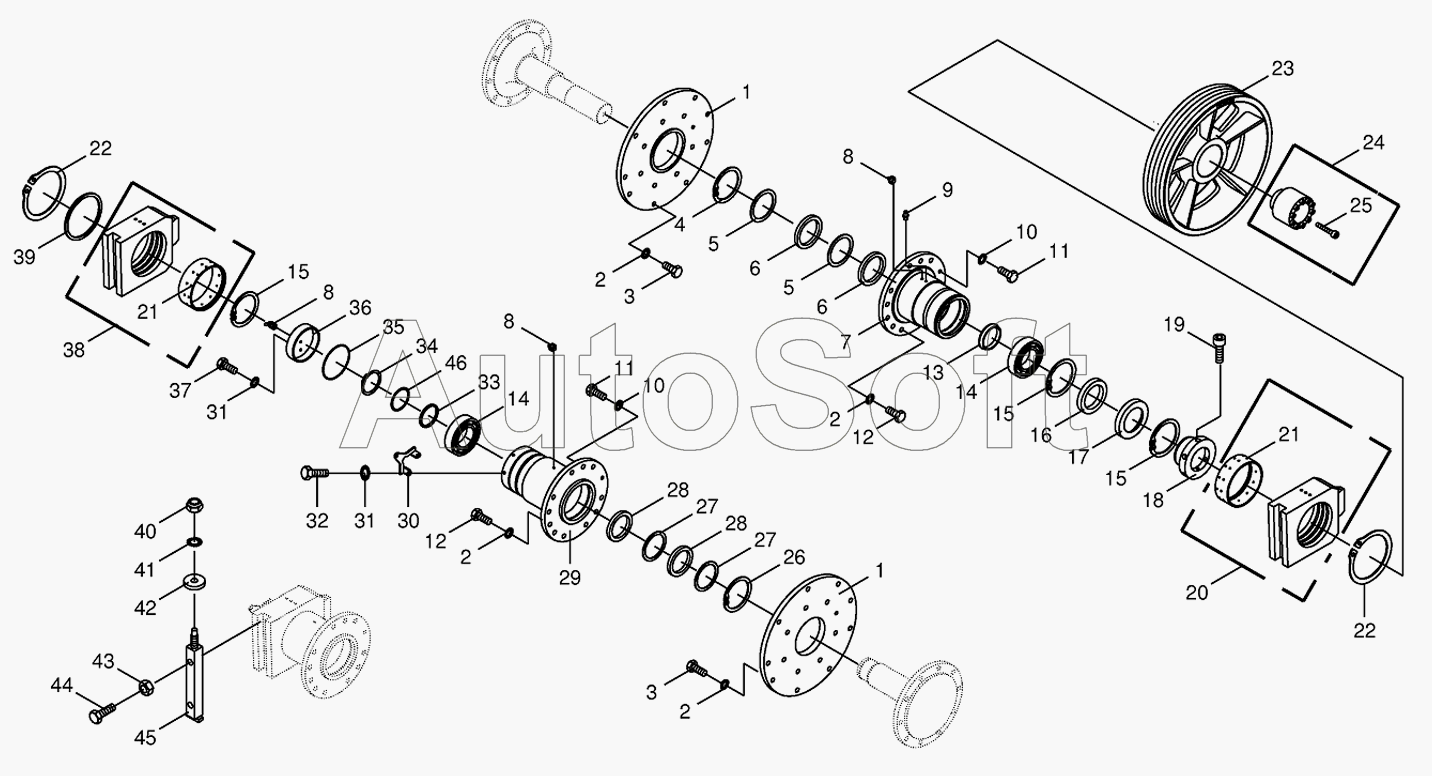

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Chopping drum bearing/counter bearing
1
1
2
2
2
2
3
3
4
5
5
6
6
7
8
8
8
9
10
10
11
11
12
12
13
14
14
15
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Threaded ring | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 0***0 | Intermediate ring | |
| 6 | 0***0 | Radial-shaft sealing ring | |
| 7 | 0***0 | Bearing housing-left | |
| 8 | 0***0 | Grease niple | |
| 9 | 0***0 | Grease niple | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***1 | Hex head bolt | |
| 13 | 0***0 | Thrust ring | |
| 14 | 0***0 | Pendular roller bearing | |
| 15 | 0***0 | Circlip | |
| 16 | 0***0 | Radial-shaft sealing ring | |
| 17 | 2***0 | Gasket ring guard | |
| 18 | 0***0 | Sliding ring | |
| 19 | 0***1 | Allen screw | |
| 20 | 0***0 | Frame bearing-left | |
| 21 | 2***0 | Bearing bush | |
| 22 | 0***0 | Circlip | |
| 23 | 2***0 | V-belt pulley | |
| 24 | 0***0 | Cone-type tensioner-69 Nm | |
| 25 | 9***0 | Allen screw | |
| 26 | 0***0 | Circlip | |
| 27 | 0***2 | Intermediate washer | |
| 28 | 0***0 | Radial-shaft sealing ring | |
| 29 | 0***0 | Bearing housing | |
| 30 | 0***1 | Strap | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Supporting disc | |
| 34 | 0***0 | Circlip | |
| 35 | 0***0 | O-ring | |
| 36 | 0***2 | Cover | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***0 | Frame bearing-right | |
| 39 | 0***0 | Supporting disc | |
| 40 | 0***0 | Locknut | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | End plate | |
| 43 | 0***0 | Hex nut | |
| 44 | 0***1 | Hex head bolt | |
| 45 | 0***0 | Counter bearing | |
| 46 | 0***0 | Shim ring | |
| 46 | 0***0 | Shim ring |
