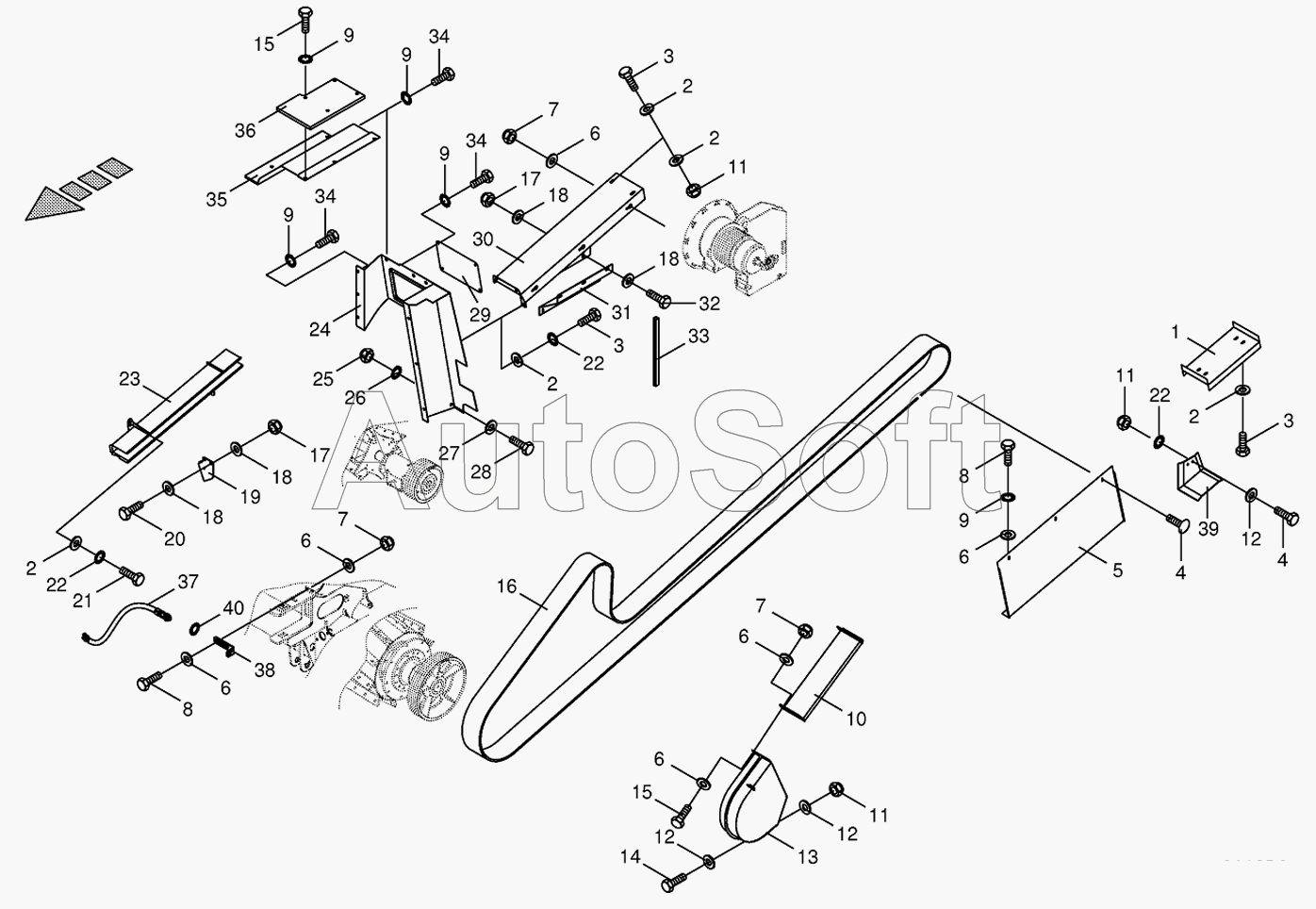

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Belt guide-main drive
31
22
22
22
23
24
25
26
27
28
29
30
21
32
33
34
34
34
35
36
37
38
39
40
11
11
11
2
2
2
2
2
3
3
3
4
4
5
6
6
6
6
6
6
7
7
7
8
8
9
9
9
9
9
10
1
12
12
12
13
14
15
15
16
17
17
18
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Belt guard | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Coach bolt | |
| 5 | 2***0 | Belt guard | |
| 6 | 0***0 | Washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Belt covering-front | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Washer | |
| 13 | 2***0 | Belt guard | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Power band | |
| 17 | 0***0 | Locknut | |
| 18 | 0***0 | Washer | |
| 19 | 2***0 | Guard support | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 2***0 | Belt guard-front | |
| 24 | 2***0 | Partition-left front | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Detent edged washer | |
| 27 | 0***2 | Washer | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***0 | Cover | |
| 30 | 0***0 | Belt guard-front | |
| 31 | 0***0 | Cover plate-front | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Step plate | |
| 36 | 0***0 | Cover | |
| 37 | 0***2 | Namur sensor Namur M18 | |
| 38 | 2***0 | Sensor support | |
| 39 | 2***0 | Belt rest | |
| 40 | 9***0 | Toothwasher |
