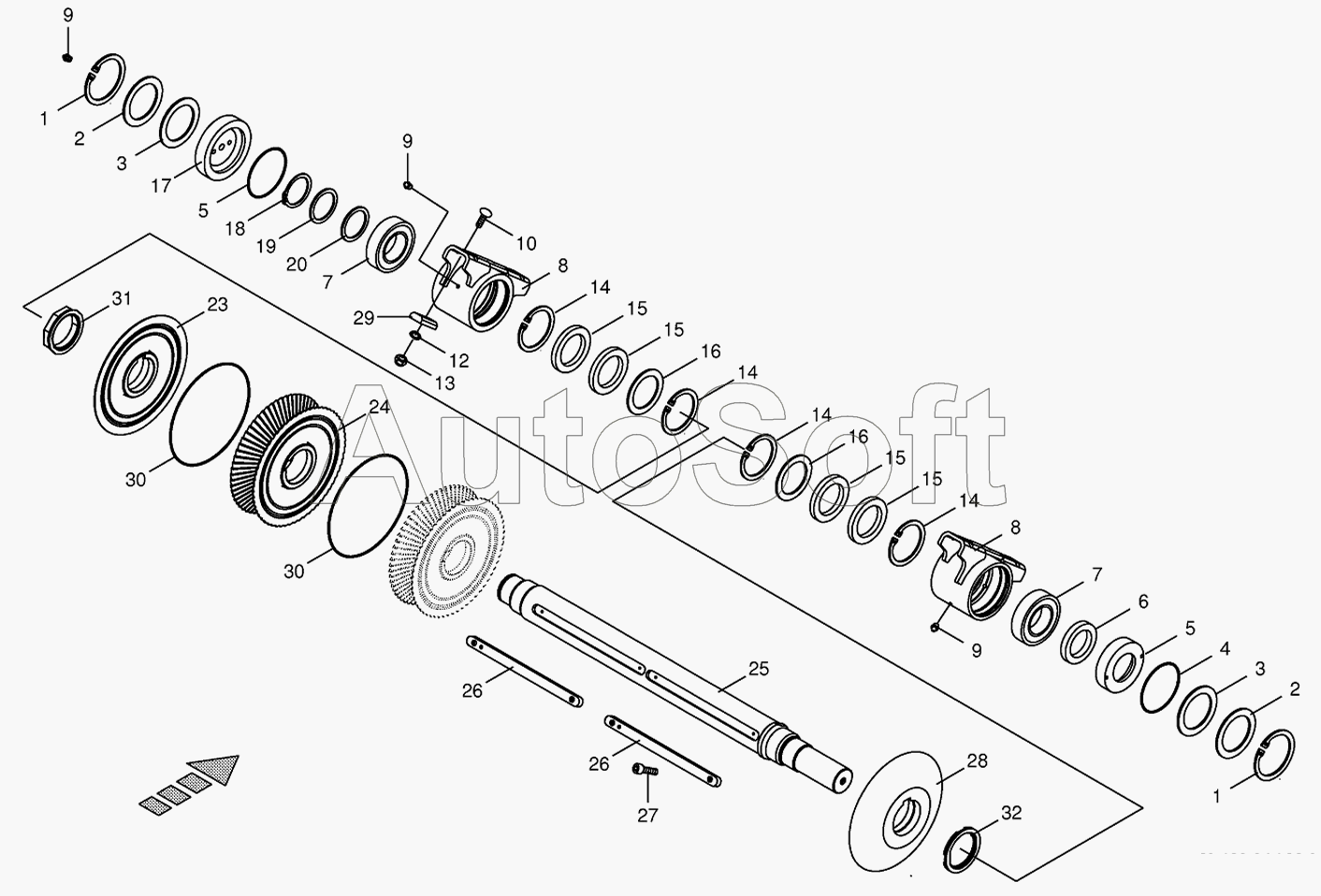

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Disc roller-back
1
1
2
2
3
3
3
3
3
4
5
5
6
7
7
8
8
9
9
9
10
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
23
24
25
26
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Circlip | |
| 2 | 0***0 | Supporting disc | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***1 | Shim ring | |
| 3 | 9***0 | Shim ring | |
| 4 | 0***0 | O-ring | |
| 5 | 0***1 | Cover-right | |
| 6 | 0***0 | Radial-shaft sealing ring | |
| 7 | 0***0 | Pendular roller bearing | |
| 8 | 2***0 | Bearing housing | |
| 9 | 0***0 | Grease niple | |
| 10 | 9***0 | Countersunkscrew 4kt M12 x 50A3G | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Locknut | |
| 14 | 0***0 | Circlip | |
| 15 | 0***1 | Radial-shaft sealing ring | |
| 16 | 0***0 | Supporting disc | |
| 17 | 0***3 | Cover-left | |
| 18 | 0***0 | Circlip | |
| 19 | 0***0 | Shim ring | |
| 19 | 0***0 | Shim ring | |
| 19 | 0***0 | Shim ring | |
| 20 | 0***1 | Supporting disc | |
| 23 | 2***0 | Toothed washer half 266,2mm | |
| 24 | 2***0 | Toothwasher | |
| 25 | 2***1 | Drive shaft Rd 80x961 | |
| 26 | 9***0 | Fit-in key | |
| 27 | 9***0 | Cheese head screw int. hex. M6 x12 A3G | |
| 28 | 2***0 | Toothed washer half-outside right | |
| 29 | 2***0 | Pressure plate | |
| 30 | 9***0 | O-ring | |
| 31 | 2***0 | Mother right | |
| 32 | 2***0 | Disc left |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
