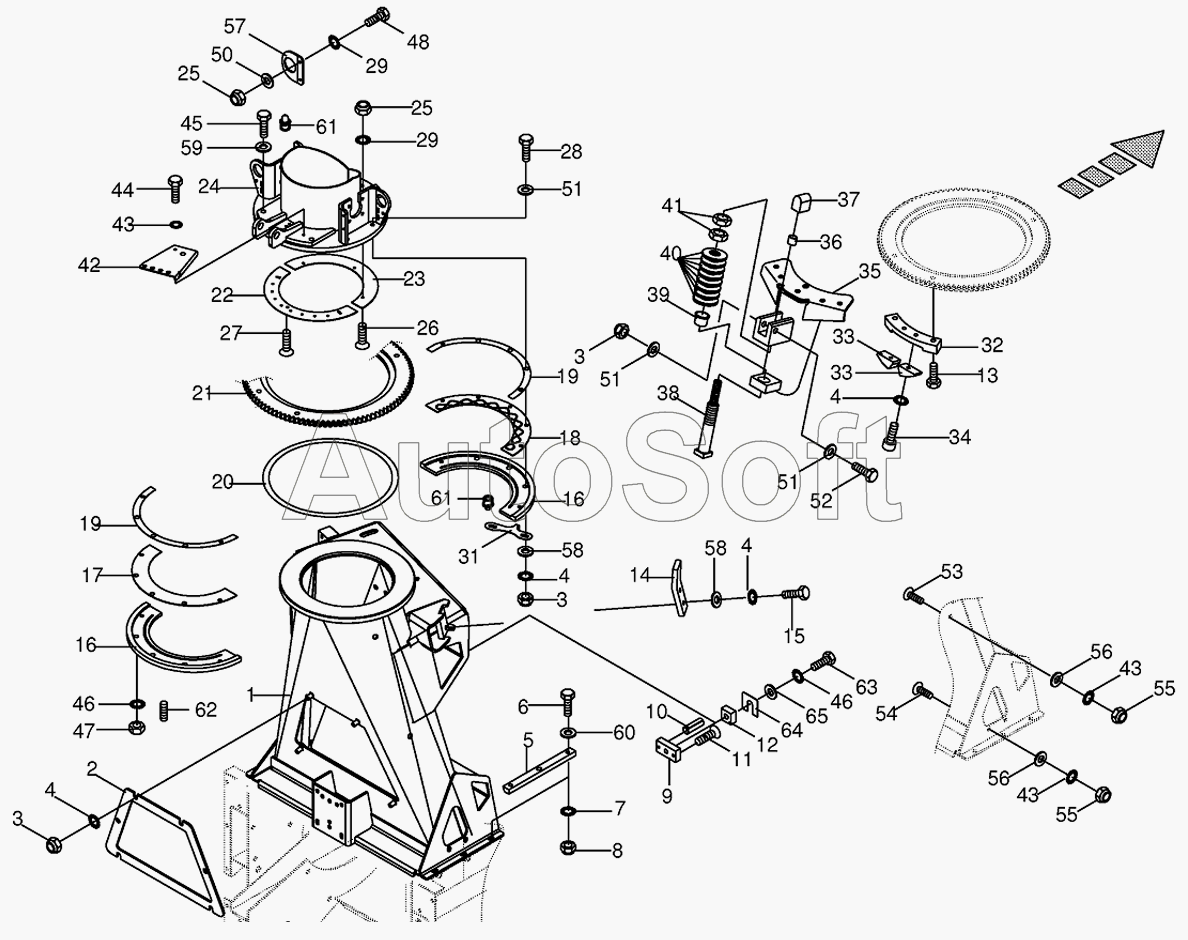

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Duct nozzle
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
29
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
46
47
48
50
51
51
51
52
53
54
55
55
56
56
57
58
58
59
60
61
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Kanalstutzen | |
| 2 | 0***2 | Cover | |
| 3 | 0***0 | Locknut | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***3 | Pressure piece | |
| 6 | 0***1 | Hex head bolt | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***0 | Thread block | |
| 10 | 0***2 | Roll pin | |
| 11 | 0***1 | Countersunkscrew | |
| 12 | 0***0 | Enclosure | |
| 13 | 0***1 | Hex head bolt | |
| 14 | 0***1 | Support | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***2 | Clamping piece | |
| 17 | 0***1 | Spacing washer | |
| 18 | 0***1 | Approach disc | |
| 19 | 0***1 | Distance spacer | |
| 19 | 2***0 | Distance spacer | |
| 19 | 2***0 | Distance spacer | |
| 20 | 0***0 | Distance spacer | |
| 20 | 2***0 | Distance spacer | |
| 20 | 2***0 | Distance spacer | |
| 21 | 0***0 | Tooth rim | |
| 22 | 0***0 | Approach disc | |
| 23 | 0***0 | Spacing washer | |
| 24 | 0***6 | Bearing ring | |
| 25 | 0***1 | Locknut | |
| 26 | 0***2 | Countersunkscrew | |
| 27 | 0***0 | Countersunkscrew | |
| 28 | 0***0 | He head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 31 | 2***0 | Sensor plate middle | |
| 32 | 0***2 | Latch bearing | |
| 33 | 0***1 | Trap | |
| 34 | 0***1 | Allen screw | |
| 35 | 0***3 | Spring support | |
| 36 | 0***0 | Bearing bush | |
| 37 | 0***1 | Cam | |
| 38 | 0***4 | Shaft | |
| 39 | 0***0 | Collar bush | |
| 40 | 0***0 | Belleville spring | |
| 41 | 0***1 | Hex nut-low form | |
| 42 | 0***2 | Hose support | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***1 | Hex head bolt | |
| 45 | 0***1 | Hex head bolt | |
| 46 | 0***1 | Detent edged washer | |
| 47 | 0***0 | Locknut | |
| 48 | 0***1 | Hex head bolt | |
| 50 | 0***1 | Washer | |
| 51 | 0***1 | Washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***1 | Coach bolt | |
| 54 | 0***1 | Coach bolt | |
| 55 | 0***0 | Locknut | |
| 56 | 0***0 | Washer | |
| 57 | 2***0 | Plug retainer | |
| 58 | 0***0 | Washer | |
| 59 | 0***1 | Washer | |
| 60 | 0***0 | Washer | |
| 61 | 0***0 | Grease niple | |
| 62 | 9***0 | Threaded pin | |
| 63 | 0***0 | Hex head bolt | |
| 64 | 0***1 | Enclosure | |
| 65 | 0***0 | Washer |
