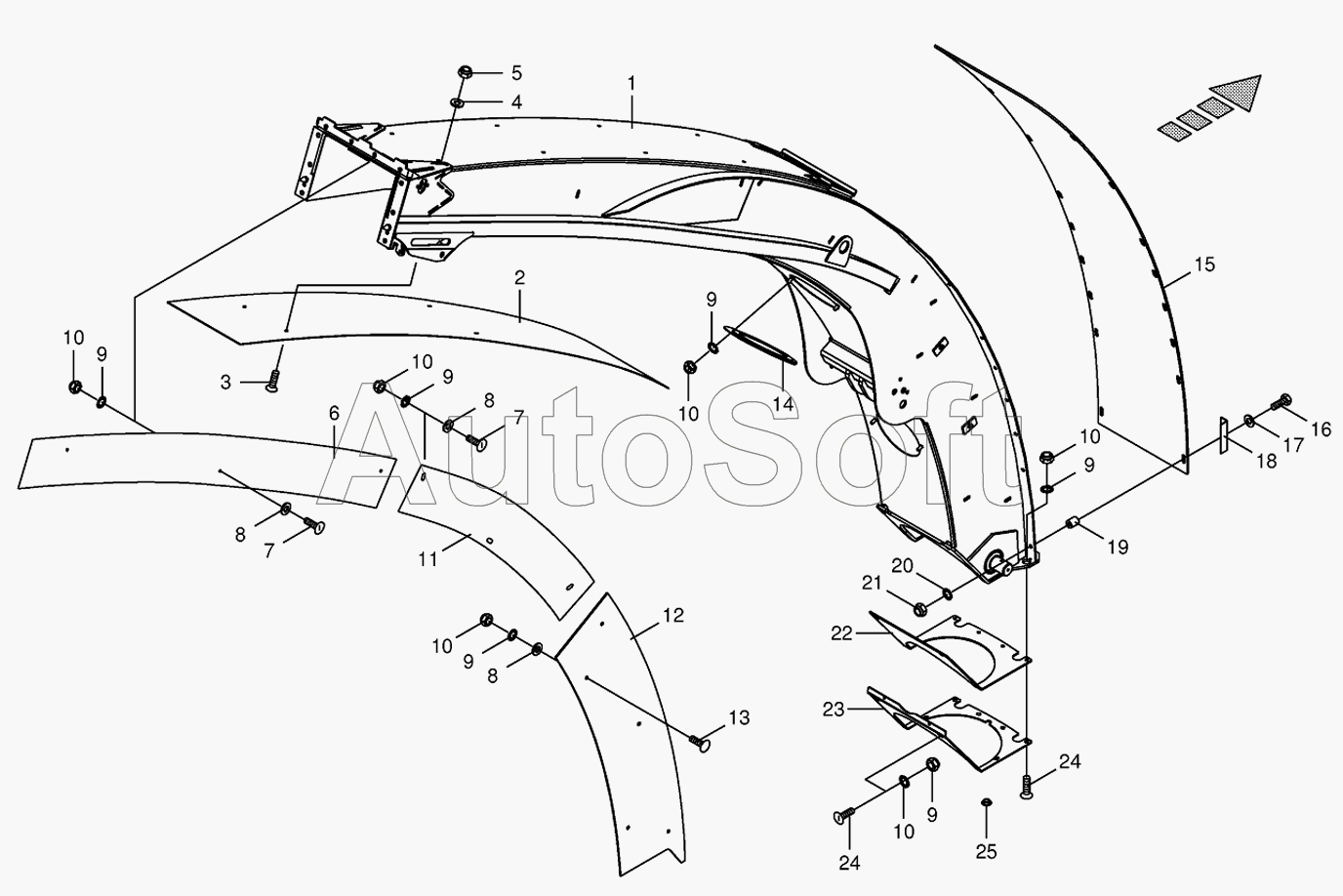

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Upper discharge chute with wear plates
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Discharge chute | |
| 2 | 2***0 | Wearing plate-top | |
| 3 | 0***1 | Countersunkscrew | |
| 4 | 0***1 | Washer | |
| 5 | 0***1 | Locknut | |
| 6 | 2***0 | Wearing plate-lateral top | |
| 7 | 0***1 | Coach bolt | |
| 7 | 0***1 | Coach bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Locknut | |
| 11 | 2***0 | Wearing plate-lateral middle | |
| 12 | 0***2 | Wearing plate | |
| 13 | 0***2 | Coach bolt | |
| 14 | 0***2 | Locking plate | |
| 15 | 0***3 | Wearing plate | |
| 15 | 2***0 | Wearing plate | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Sensor plate | |
| 19 | 0***1 | Pressure bushing | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 2***1 | 200273831 | |
| 23 | 2***0 | Cover plate | |
| 24 | 0***1 | Countersunkscrew | |
| 25 | 0***1 | Sealing plug |
