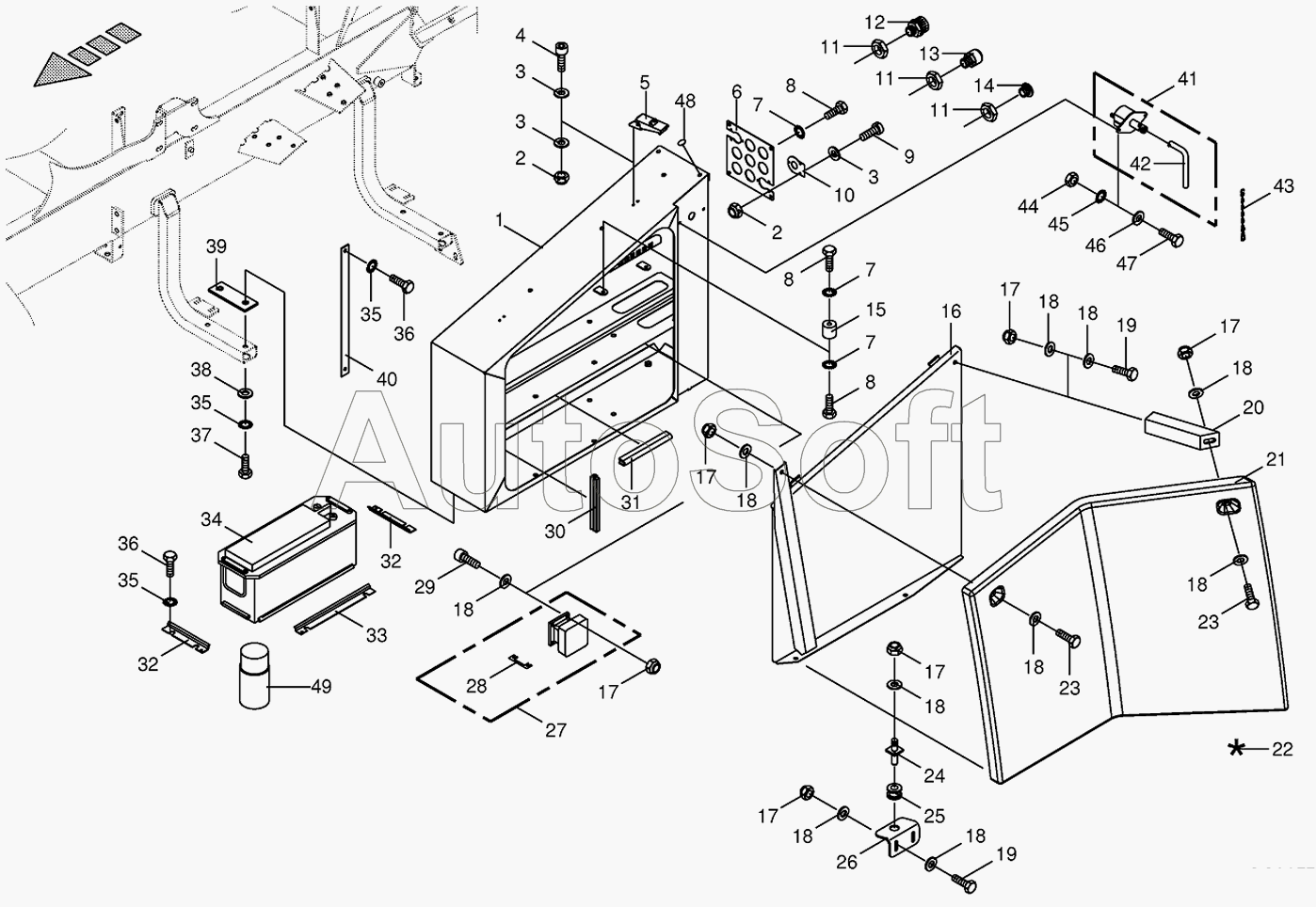

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Battery box
37
25
26
27
28
29
30
31
32
32
33
34
35
35
35
36
36
24
38
39
40
41
42
43
44
45
46
47
48
49
13
2
2
3
3
3
4
5
6
7
7
7
8
8
8
9
10
11
11
11
11
12
1
14
14
15
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Battery box | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Allen screw | |
| 5 | 0***0 | Clamping lock | |
| 6 | 0***0 | Connecting plate | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Allen screw | |
| 10 | 0***0 | End plate | |
| 11 | 2***0 | Locknut | |
| 11 | 2***0 | Locknut | |
| 12 | 0***0 | Cable union | |
| 13 | 0***0 | Screw connection | |
| 14 | 2***0 | Blind plug | |
| 14 | 2***0 | Blind plug | |
| 15 | 0***0 | Spacing isolator | |
| 16 | 2***0 | Cover plate | |
| 17 | 0***0 | Locknut | |
| 18 | 0***0 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Retainer angle | |
| 21 | 0***0 | Batterie-box protection | |
| 22 | 0***0 | Repairing set for plastics- beige | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Sprig | |
| 25 | 0***0 | Cable bushing | |
| 26 | 0***1 | Angle | |
| 27 | 0***0 | Relay-starter | |
| 28 | 0***0 | Sefeguard strip | |
| 29 | 0***1 | Allen screw | |
| 30 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 31 | 0***0 | Edge protection-Id.-no.= 1m | |
| 32 | 0***2 | Battery support | |
| 33 | 0***3 | Battery support | |
| 34 | 2***0 | Battery | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Twixt rubber | |
| 40 | 0***0 | Bonding braid | |
| 41 | 2***0 | Main power cut-off | |
| 42 | 2***0 | Control key | |
| 43 | 0***2 | Chain | |
| 44 | 0***0 | Hex nut | |
| 45 | 0***1 | Detent edged washer | |
| 46 | 0***1 | Washer | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***0 | Sealing plug | |
| 49 | 2***0 | Battery terminal protection spray |
