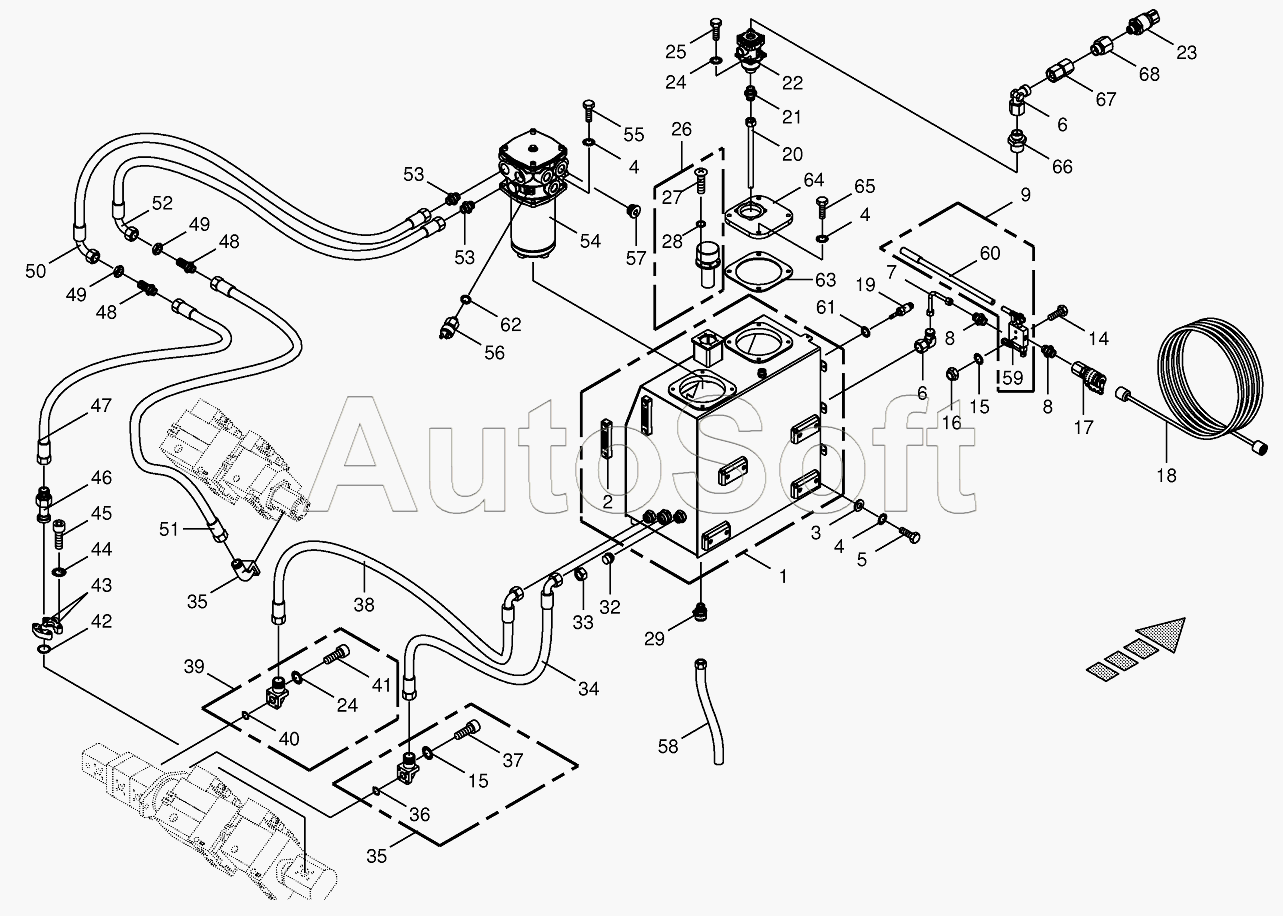

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Hydraulic tank/suction lines
1
2
3
4
4
4
5
6
6
7
8
8
9
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
32
33
34
35
35
36
37
37
38
39
40
41
41
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270066320 | 2***0 | Filter cartridge | |
| 270066330 | 2***0 | Separation plate | |
| 270066340 | 2***0 | Sealing set | |
| 270066350 | 2***0 | Dirt collector cage | |
| 270066440 | 2***0 | Filter cartridge | |
| 270066450 | 2***0 | Sealing set | |
| 270066460 | 2***0 | Dirt collector cage | |
| 1 | 2***1 | Hydraulic tank | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Angle lug | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***0 | Male connector | |
| 9 | 2***1 | Hand pump | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***0 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 2***0 | Measuring hose | |
| 19 | 0***1 | Levelling switch | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***0 | Male connector | |
| 22 | 2***0 | Tank return filter | |
| 23 | 2***0 | Pressure transformer | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Filler neck | |
| 27 | 0***0 | Fillister head screw | |
| 28 | 0***0 | O-ring | |
| 29 | 2***0 | Screw plug | |
| 32 | 0***0 | Locking cone w. O-ring | |
| 33 | 0***0 | Nozzle disc cap | |
| 34 | 2***0 | High pressure hose line | |
| 35 | 0***0 | Flange connection | |
| 36 | 2***0 | O-ring | |
| 37 | 0***0 | Allen screw | |
| 37 | 0***1 | Allen screw | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 0***0 | Flange connection | |
| 40 | 0***0 | O-ring | |
| 41 | 0***1 | Allen screw | |
| 41 | 0***2 | Allen screw | |
| 42 | 0***0 | O-ring | |
| 43 | 0***1 | SAE-flange section-2 halves | |
| 44 | 0***0 | Detent edged washer | |
| 45 | 0***1 | Allen screw | |
| 46 | 2***0 | SAE-flange adapter | |
| 47 | 2***0 | High pressure hose line | |
| 48 | 9***0 | Straight 2-way connector | |
| 49 | 9***0 | Locknut | |
| 50 | 2***0 | High pressure hose line | |
| 51 | 2***0 | High pressure hose line | |
| 52 | 2***0 | High pressure hose line | |
| 53 | 0***1 | Male connector | |
| 54 | 2***0 | Return-suction filter | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 0***0 | Pressure switch | |
| 57 | 0***0 | Screw plug | |
| 58 | 2***0 | Oil discharge hose | |
| 59 | 2***0 | Relief valve | |
| 60 | 2***0 | Lever | |
| 61 | 0***1 | Gasket ring | |
| 62 | 0***1 | Gasket ring | |
| 63 | 2***0 | Gasket | |
| 64 | 2***0 | Filter retainer | |
| 65 | 0***0 | Hex head bolt | |
| 66 | 0***1 | Male connector | |
| 67 | 0***0 | Double nipple | |
| 68 | 0***0 | Unscrewing connection |
