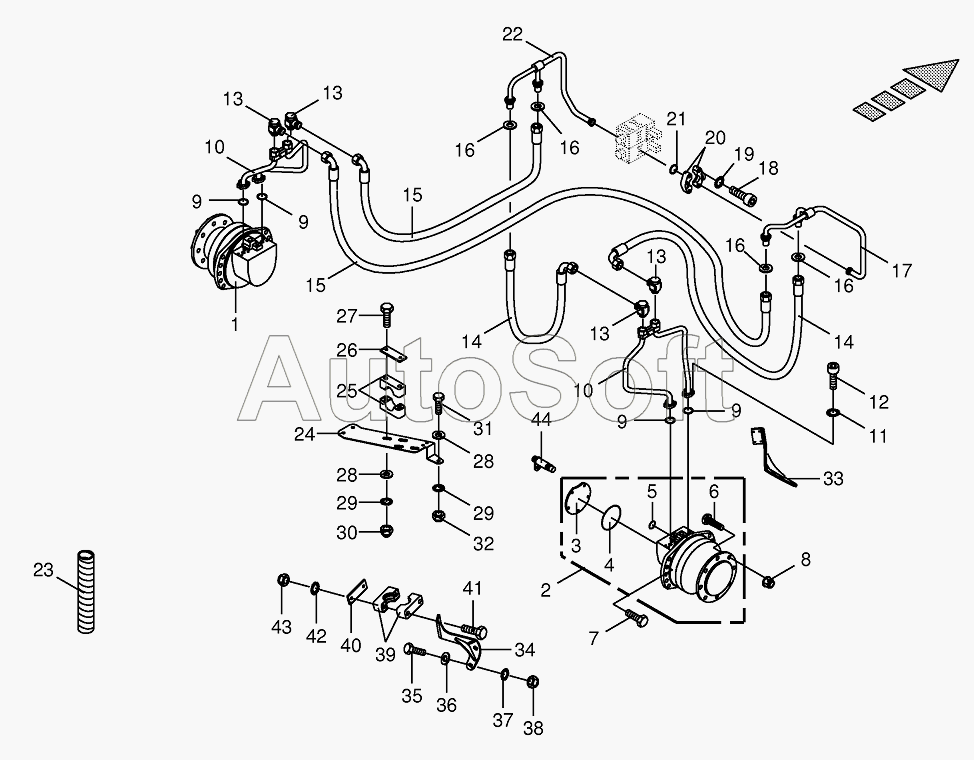

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Traction drive wheel engine-rear
34
25
26
27
28
28
29
29
30
31
32
33
33
33
34
34
24
35
36
37
38
39
40
41
42
43
44
13
13
13
13
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
1
14
14
15
15
16
16
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Wheel motor-back left | |
| 2 | 0***1 | Wheel motor-back right | |
| 3 | 0***0 | Cover | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Wheel pin | |
| 7 | 0***1 | Hex head bolt | |
| 8 | 0***0 | Nut | |
| 9 | 2***0 | Flange gasket | |
| 10 | 0***4 | Connection wheelmotor-back | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 0***0 | Hinged union | |
| 14 | 0***2 | High pressure hose line | |
| 15 | 0***1 | High pressure hose line | |
| 16 | 0***0 | Washer | |
| 17 | 2***0 | Solder piece | |
| 18 | 0***1 | Allen screw | |
| 19 | 0***0 | Detent edged washer | |
| 20 | 0***1 | SAE-flange section-2 halves | |
| 21 | 2***0 | Flange gasket | |
| 22 | 2***0 | Solder piece | |
| 23 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 24 | 2***0 | Clamp holder | |
| 25 | 2***0 | Tube clamp-2 halves | |
| 26 | 0***1 | Cover plate | |
| 27 | 9***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Locknut | |
| 33 | 2***0 | Tube support-left front | |
| 33 | 2***0 | Tube support-right front | |
| 34 | 2***0 | Tube support-back left | |
| 34 | 2***0 | Tube support-back right | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***0 | Washer | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Locknut | |
| 39 | 0***1 | Tube clamp-2 halves | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***2 | Hex head bolt | |
| 42 | 0***1 | Detent edged washer | |
| 43 | 0***1 | Locknut | |
| 44 | 2***0 | Speed Sensor |
