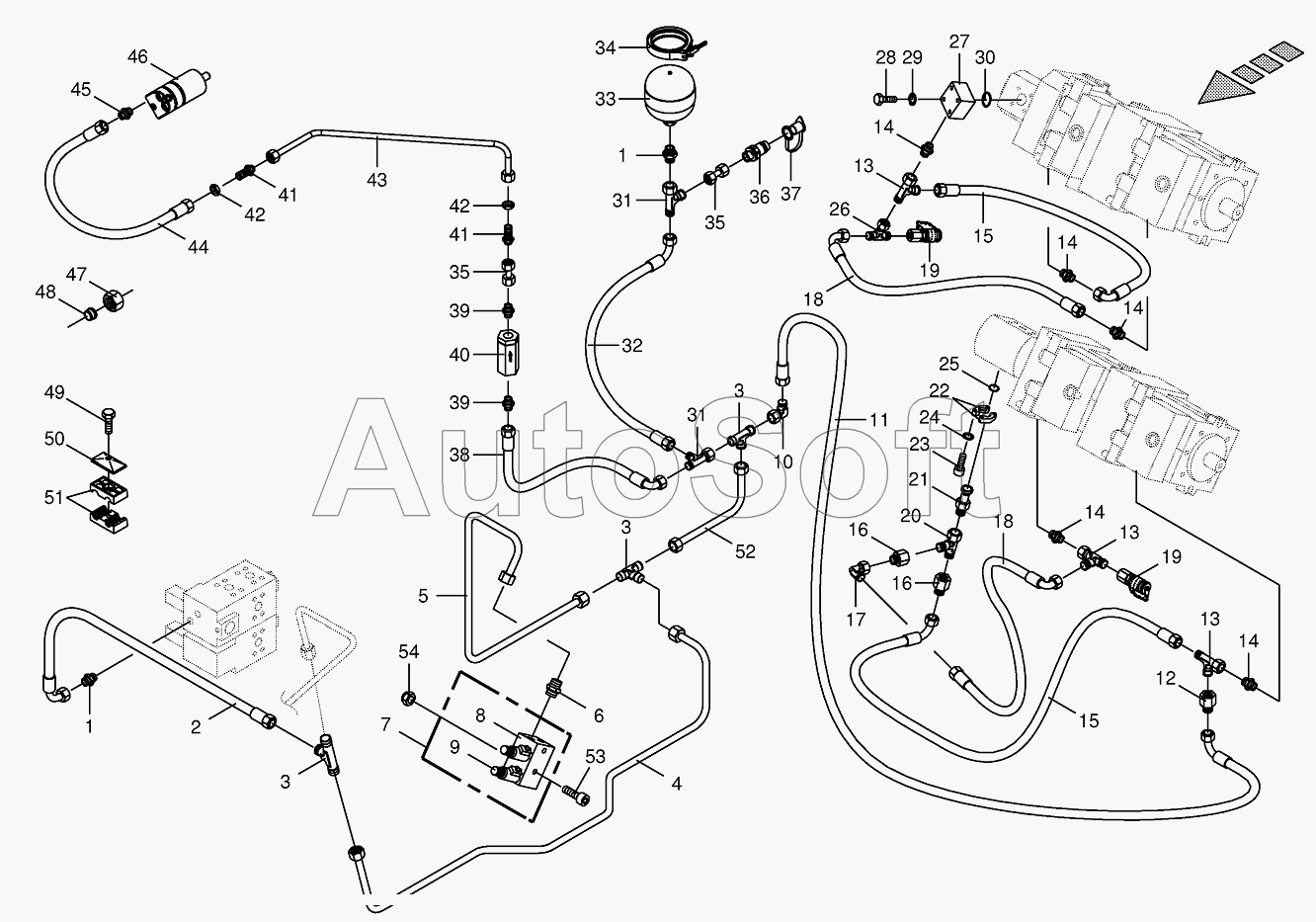

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Charge pressure lines-back
41
41
28
29
30
31
31
32
33
34
35
35
36
37
38
39
39
40
27
42
42
43
44
45
46
47
48
49
50
51
52
53
54
14
14
14
14
14
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
13
1
1
15
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***1 | T connector | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 6 | 0***2 | Male connector | |
| 7 | 0***1 | Valve block | |
| 8 | 0***0 | 3/2-Directional-control valve | |
| 9 | 0***1 | Pressure regulator-cpl. | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***0 | High pressure hose line | |
| 12 | 0***0 | Reducer fitting | |
| 13 | 0***0 | Adjustable L connection | |
| 14 | 0***1 | Male connector | |
| 15 | 0***2 | High pressure hose line | |
| 16 | 0***0 | Reducer fitting | |
| 17 | 0***0 | Angle lug | |
| 18 | 0***0 | High pressure hose line | |
| 19 | 0***0 | Connector f.mini-test equipm. | |
| 20 | 0***0 | Adjustable L connection | |
| 21 | 2***0 | SAE-flange adapter | |
| 22 | 0***1 | SAE-flange section-2 halves | |
| 23 | 0***1 | Allen screw | |
| 24 | 0***0 | Detent edged washer | |
| 25 | 2***0 | Flange gasket | |
| 26 | 9***0 | T connector | |
| 27 | 0***1 | Connecting flange | |
| 28 | 0***1 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | O-ring | |
| 31 | 0***1 | Adjustable L connection | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 0***0 | Pressure accumulator | |
| 34 | 0***0 | Joint bolt-hose clamp | |
| 35 | 0***0 | Double nipple | |
| 36 | 0***0 | Connector plug | |
| 37 | 0***1 | Dust cap-red | |
| 38 | 0***0 | High pressure hose line | |
| 39 | 0***0 | Male connector | |
| 40 | 2***0 | Flow control valve | |
| 41 | 0***1 | Straight 2-way connector | |
| 42 | 0***2 | Hex nut-low form | |
| 43 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 44 | 0***1 | High pressure hose line | |
| 45 | 0***1 | Male connector | |
| 46 | 0***0 | Hydraulic motor | |
| 47 | 0***0 | Nozzle disc cap | |
| 48 | 0***1 | Cutting ring | |
| 49 | 0***1 | Hex head bolt | |
| 50 | 0***0 | Cover plate | |
| 51 | 0***0 | Tube clamp-2 halves | |
| 52 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 53 | 0***2 | Allen screw | |
| 54 | 0***0 | Locknut |
