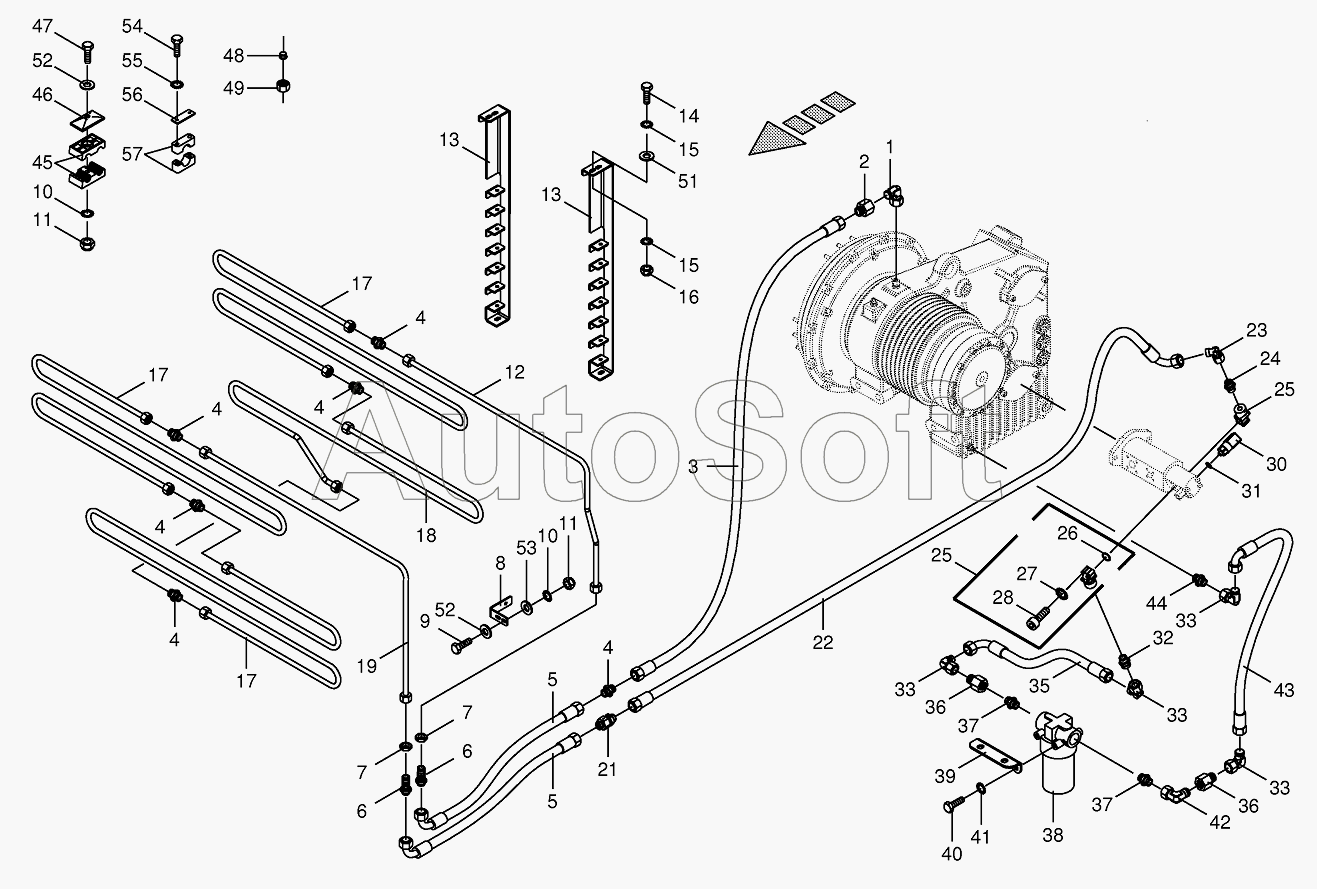

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Gear oil cooler
1
2
3
4
4
4
4
4
4
5
5
6
7
8
9
10
10
11
11
12
13
13
14
15
15
16
17
17
17
18
19
21
22
23
24
25
25
26
27
28
28
28
30
31
32
33
33
33
33
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009192450 | 0***0 | Filter element | |
| 900004000 | 9***0 | O-ring | |
| 1 | 2***0 | Angle lug | |
| 2 | 9***0 | Reducer fitting | |
| 3 | 2***0 | High pressure hose line | |
| 4 | 0***1 | Connector | |
| 5 | 0***0 | High pressure hose line | |
| 6 | 0***0 | Straight 2-way connector | |
| 7 | 0***1 | Hex nut-low form | |
| 8 | 2***0 | Clamp holder-left | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 2***0 | Clamp holder | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 9***0 | Valve | |
| 22 | 2***0 | High pressure hose line | |
| 23 | 0***1 | Angle lug | |
| 24 | 0***2 | Male connector | |
| 25 | 2***0 | Gear pump flange | |
| 26 | 0***0 | O-ring | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Allen screw | |
| 28 | 0***2 | Allen screw | |
| 30 | 2***0 | Pressure switch | |
| 31 | 0***1 | Gasket ring | |
| 32 | 0***2 | Male connector | |
| 33 | 0***0 | Angle lug | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 0***0 | Reducer fitting | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Suction filter | |
| 39 | 2***0 | Filter carrier | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Angle lug | |
| 43 | 0***0 | High pressure hose line | |
| 44 | 0***0 | Male connector | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***0 | Cover plate | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***1 | Cutting ring | |
| 49 | 0***0 | Nozzle disc cap | |
| 51 | 0***1 | Washer | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Washer | |
| 54 | 9***0 | Hex head bolt | |
| 55 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Cover plate | |
| 57 | 2***0 | Tube clamp-2 halves |
