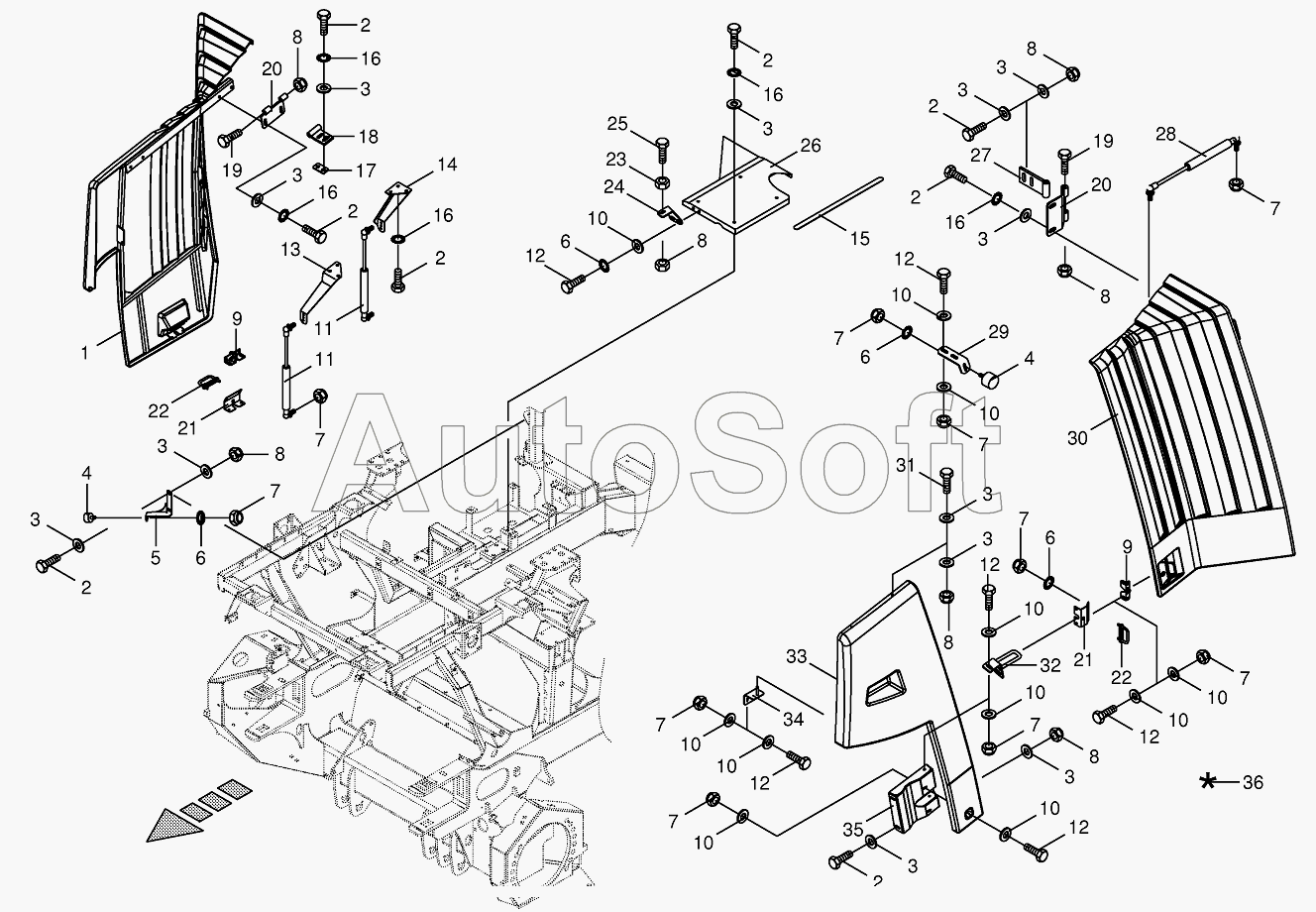

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Cladding-lateral
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
14
15
16
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Fins flap-right | |
| 2 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Rubber pad | |
| 5 | 0***1 | Limit stop support | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Locknut | |
| 9 | 0***1 | Gate lock | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Gas spring | |
| 12 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Support-front | |
| 14 | 0***1 | Support-back | |
| 15 | 0***1 | Locking tab | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Screw-plate | |
| 18 | 0***0 | Hinge | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Hinge | |
| 21 | 2***0 | Holding plate | |
| 22 | 2***0 | Yoke | |
| 23 | 0***0 | Hex nut | |
| 24 | 2***0 | Mounting angle | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 2***1 | Cover plate | |
| 26 | 2***0 | Cover plate-additional axis | |
| 27 | 0***0 | Hinge | |
| 28 | 0***0 | Gas spring | |
| 29 | 0***0 | Limit stop | |
| 30 | 0***0 | Fins flap-left | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Abutment-left | |
| 33 | 2***0 | Lateral guard-left front | |
| 34 | 0***1 | Support | |
| 35 | 0***0 | Support | |
| 36 | 0***0 | Repairing set for plastics- beige |
