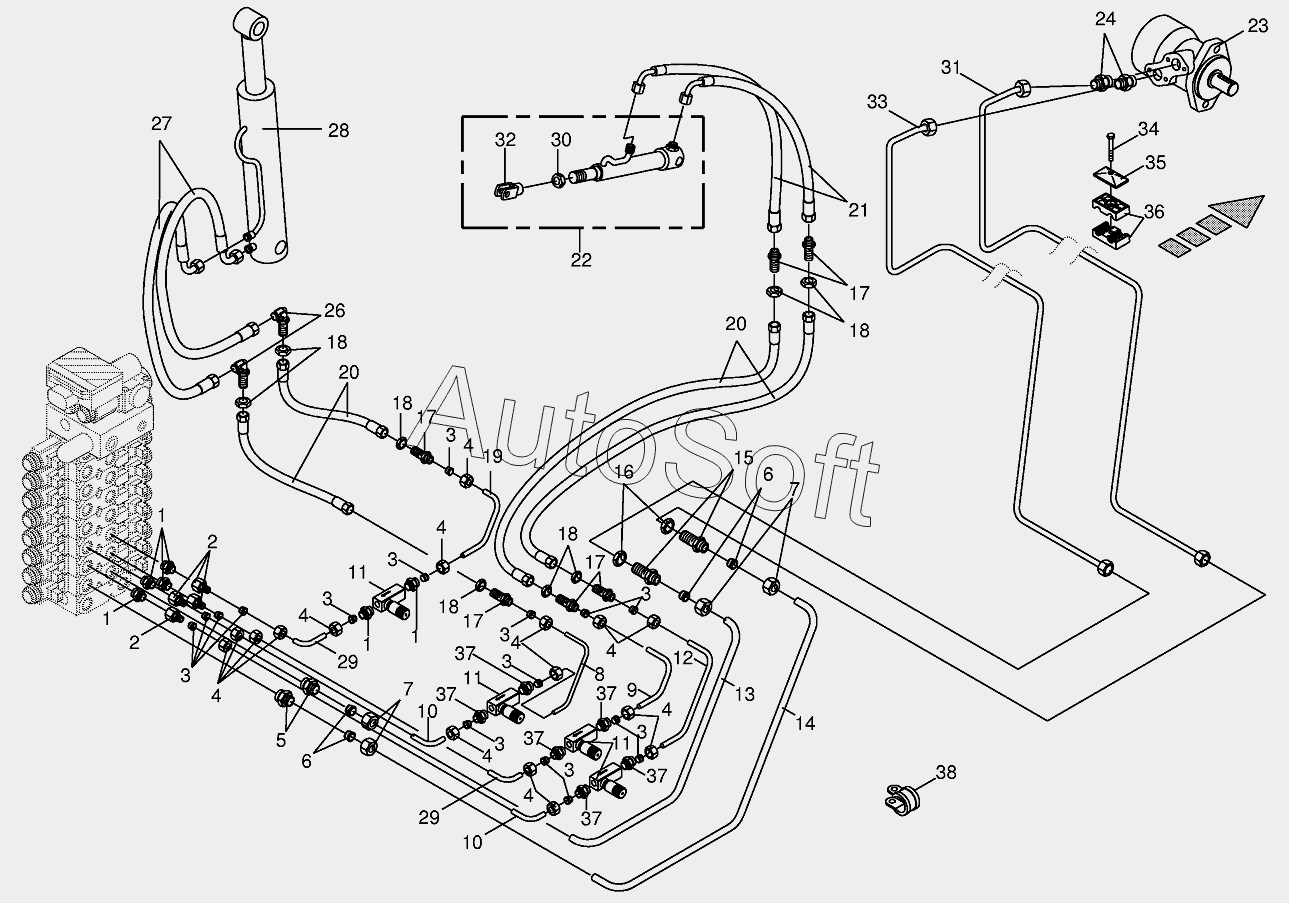

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics cpl. - discharge chute
29
29
22
22
23
23
24
26
27
28
28
21
30
31
32
33
34
35
36
37
37
37
37
37
37
38
11
11
11
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
7
8
9
10
10
1
1
1
1
12
13
14
15
16
17
17
17
17
18
18
18
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Male connector | |
| 2 | 0***0 | Reducer fitting | |
| 3 | 0***0 | Cutting ring | |
| 4 | 0***0 | Nozzle disc cap | |
| 5 | 0***1 | Male connector | |
| 6 | 0***1 | Cutting ring | |
| 7 | 0***0 | Nozzle disc cap | |
| 8 | 0***0 | Hydraulic line | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***0 | Hydraulic line | |
| 11 | 0***0 | One-way restrictor-adjustable | |
| 12 | 0***0 | Hydraulic line | |
| 13 | 0***0 | Hydraulic line | |
| 14 | 0***0 | Hydraulic line | |
| 15 | 0***1 | Straight 2-way connector | |
| 16 | 0***2 | Hex nut-low form | |
| 17 | 0***0 | Straight 2-way connector | |
| 18 | 0***0 | Hex nut-low form | |
| 19 | 0***0 | Hydraulic line | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***0 | High pressure hose line | |
| 22 | 0***3 | Hydraulic cylinder | |
| 22 | 0***0 | Sealing set | |
| 23 | 0***0 | Hydraulic motor | |
| 23 | 0***0 | Sealing set | |
| 24 | 0***1 | Male connector | |
| 26 | 0***0 | Connector | |
| 27 | 0***0 | High pressure hose line | |
| 28 | 0***5 | Hydraulic cylinder | |
| 28 | 0***0 | Sealing set | |
| 29 | 0***0 | Hydraulic line | |
| 30 | 0***0 | Hex nut-low form | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***0 | Clevis | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***0 | Cover plate | |
| 36 | 0***0 | Tube clamp-2 halves | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Tube clip w. rubber |
