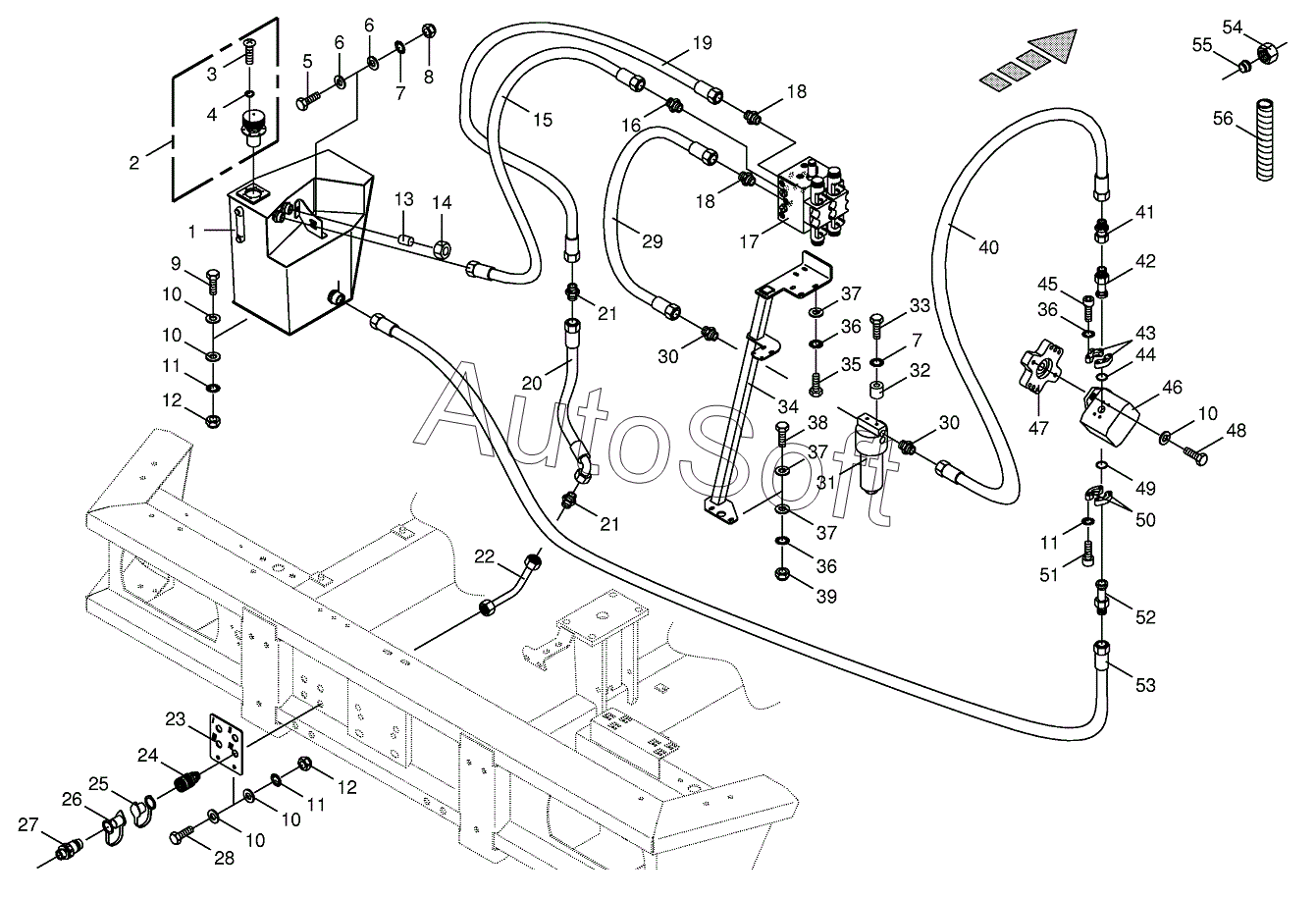

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics - additive connection back
42
31
31
31
31
32
33
34
35
36
36
36
37
37
37
38
39
40
41
31
43
44
45
46
47
48
49
50
51
52
53
54
55
56
16
2
3
4
5
6
6
7
7
8
9
10
10
10
10
10
11
11
11
12
12
13
14
15
1
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Additional oil tank | |
| 2 | 0***0 | Filler neck | |
| 3 | 0***0 | Fillister head screw | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Washer | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Locking cone w. O-ring | |
| 14 | 0***0 | Nozzle disc cap | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 0***1 | Male connector | |
| 17 | 2***0 | Diverter valve bloc | |
| 18 | 0***2 | Male connector | |
| 19 | 0***1 | High pressure hose line | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***0 | Connector | |
| 22 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 2***0 | Supporting plate | |
| 24 | 2***0 | Sleeve | |
| 25 | 2***0 | Dust cap-red | |
| 26 | 2***0 | Dust cap-red | |
| 27 | 2***0 | Connector plug | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 0***1 | Male connector | |
| 31 | 0***0 | Filter element | |
| 31 | 0***1 | High pressure filter | |
| 31 | 0***0 | Filter element | |
| 31 | 0***0 | O-ring | |
| 31 | 0***0 | O-ring / pto shaft half | |
| 32 | 0***2 | Spacer bushing | |
| 33 | 0***1 | Hex head bolt | |
| 34 | 2***0 | Support | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Locknut | |
| 40 | 0***0 | High pressure hose line | |
| 41 | 0***0 | Reducer fitting | |
| 42 | 2***0 | SAE-flange adapter | |
| 43 | 0***1 | SAE-flange section-2 halves | |
| 44 | 0***0 | O-ring | |
| 45 | 0***0 | Allen screw | |
| 46 | 2***0 | Pump | |
| 47 | 2***0 | Drive through mechanism | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***0 | O-ring | |
| 50 | 0***1 | SAE-flange section-2 halves | |
| 51 | 9***0 | Allen screw | |
| 52 | 2***0 | SAE-flange adapter | |
| 53 | 2***0 | High pressure hose line | |
| 54 | 0***0 | Nozzle disc cap | |
| 55 | 0***1 | Cutting ring | |
| 56 | 0***0 | Spiral strip-Id.-no.= 1m |
