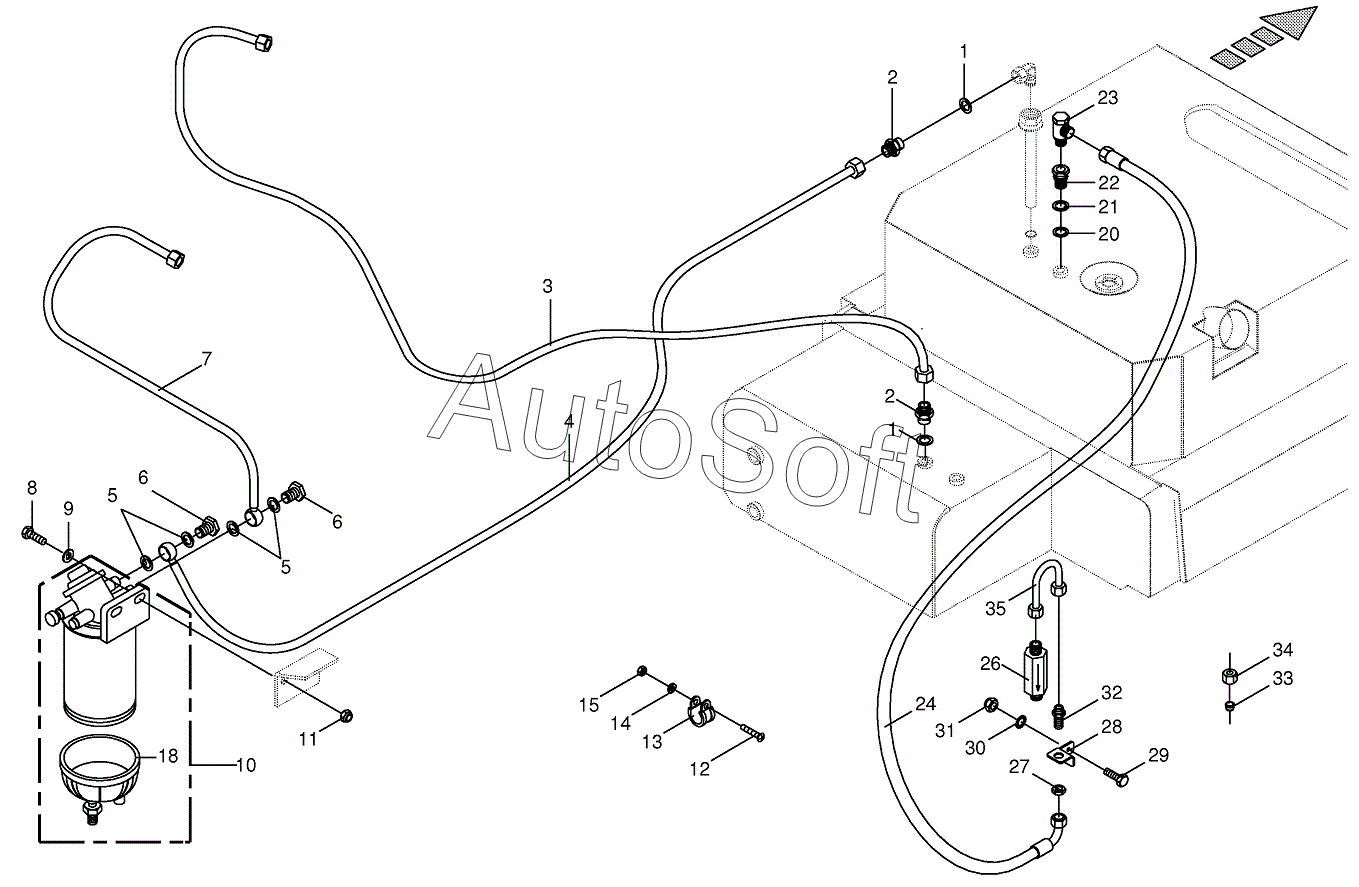

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Diesel fuel pipe
1
1
2
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
18
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Gasket ring | |
| 2 | 0***0 | Lug | |
| 3 | 0***2 | Fuel pipe | |
| 4 | 0***2 | Fuel pipe | |
| 5 | 0***0 | Gasket ring | |
| 6 | 0***0 | Hollow screw | |
| 7 | 0***1 | Fuel pipe | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Washer | |
| 10 | 0***0 | Water separator | |
| 10 | 0***0 | Replacement filter | |
| 11 | 0***0 | Hex nut | |
| 12 | 0***1 | Countersunkscrew | |
| 13 | 0***0 | Tube clip w. rubber | |
| 14 | 0***0 | Spring washer | |
| 15 | 0***1 | Hex nut | |
| 18 | 0***0 | Inspection glass | |
| 19 | 0***0 | Adjustable L connection | |
| 20 | 0***0 | O-ring | |
| 21 | 0***0 | O-ring | |
| 22 | 2***0 | Connector | |
| 23 | 9***0 | Hinged union | |
| 24 | 2***0 | High pressure hose line | |
| 26 | 0***0 | High pressure filter | |
| 27 | 0***1 | Hex nut-low form | |
| 28 | 2***0 | Support | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Straight 2-way connector | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***0 | Nozzle disc cap | |
| 35 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring |
