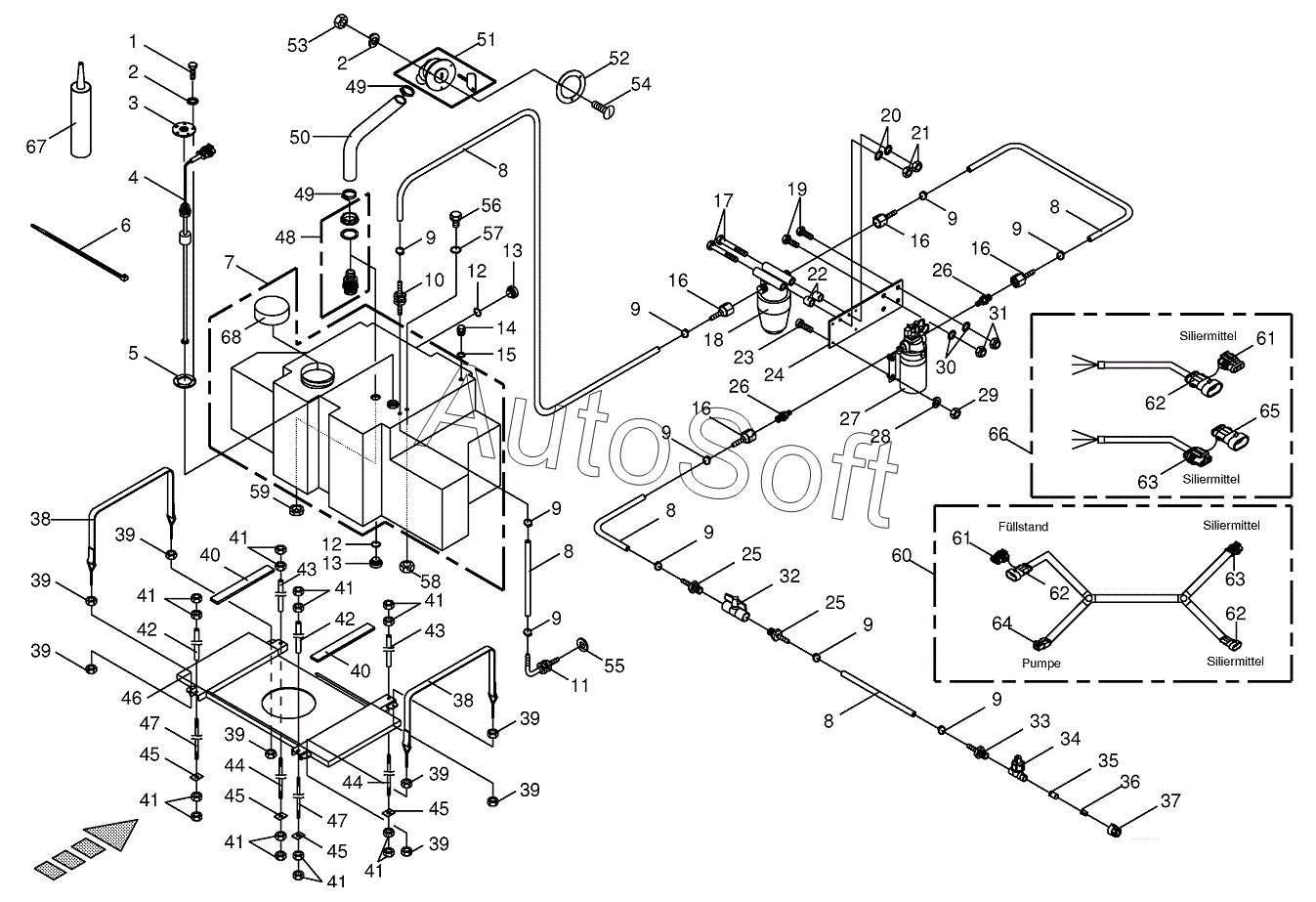

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Additional tank for silage agent system
1
2
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
38
38
39
39
39
39
39
39
39
39
40
40
41
41
41
41
41
41
41
41
42
42
43
43
44
44
45
45
45
45
46
47
47
48
49
49
50
51
52
53
54
55
56
57
58
60
61
61
62
62
62
63
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Spring washer | |
| 3 | 0***0 | Sensor support | |
| 4 | 0***0 | Sensor | |
| 5 | 0***0 | Gasket | |
| 6 | 0***1 | Cable band | |
| 7 | 0***0 | Auxiliary tank | |
| 8 | 0***0 | Pressure hose-red | |
| 9 | 0***1 | Tube clip | |
| 10 | 0***0 | Straight 2-way connector | |
| 11 | 0***0 | Elbow union | |
| 12 | 0***0 | O-ring | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***1 | Screw plug | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Connector | |
| 17 | 0***1 | Hex head bolt | |
| 18 | 0***0 | Filter | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Hex nut | |
| 22 | 0***0 | Bushing | |
| 23 | 0***0 | Allen screw | |
| 24 | 0***0 | Retainer | |
| 25 | 0***0 | Connector | |
| 26 | 0***0 | Double nipple | |
| 27 | 0***0 | Silage agent pump | |
| 28 | 0***0 | Spring washer | |
| 29 | 0***1 | Hex nut | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Ball cock | |
| 33 | 0***0 | Connector | |
| 34 | 0***0 | Threaded nozzle support | |
| 35 | 0***0 | Filter cartridge | |
| 36 | 0***0 | Flat stream nozzle-orange | |
| 36 | 0***0 | Flat stream nozzle-red | |
| 36 | 0***0 | Flat stream nozzle-blue | |
| 37 | 0***0 | Bayonet cap-orange | |
| 37 | 0***0 | Bayonet cap-red | |
| 37 | 0***0 | Bayonet cap-blue | |
| 38 | 0***0 | Tension band | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Rubber coat-below | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Spacer tube-back | |
| 43 | 0***0 | Spacer tube-front | |
| 44 | 0***0 | Threaded spindle-front | |
| 45 | 0***0 | Pressure plate | |
| 46 | 0***0 | Subsurface | |
| 47 | 0***0 | Threaded spindle-back | |
| 48 | 2***0 | Filler neck | |
| 49 | 0***0 | Tube clip | |
| 50 | 2***0 | Hose | |
| 51 | 2***0 | Filler neck | |
| 52 | 2***0 | Tank lug support | |
| 53 | 0***1 | Hex nut | |
| 54 | 0***0 | Allen screw | |
| 55 | 0***2 | Washer | |
| 56 | 0***0 | Drain bolt | |
| 57 | 0***0 | O-ring | |
| 58 | 0***2 | Hex nut-low form | |
| 60 | 2***1 | Wiring harness | |
| 61 | 0***0 | Blind bushing plug-3-pole | |
| 62 | 0***0 | Coupling socket-3-pole | |
| 63 | 0***0 | Plug-3-pole | |
| 64 | 0***0 | Plug-2-pole | |
| 65 | 0***0 | Blind-pin casing-3-pole | |
| 66 | 0***1 | Wiring harness | |
| 67 | 0***0 | Gluten | |
| 68 | 2***0 | Tank cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
