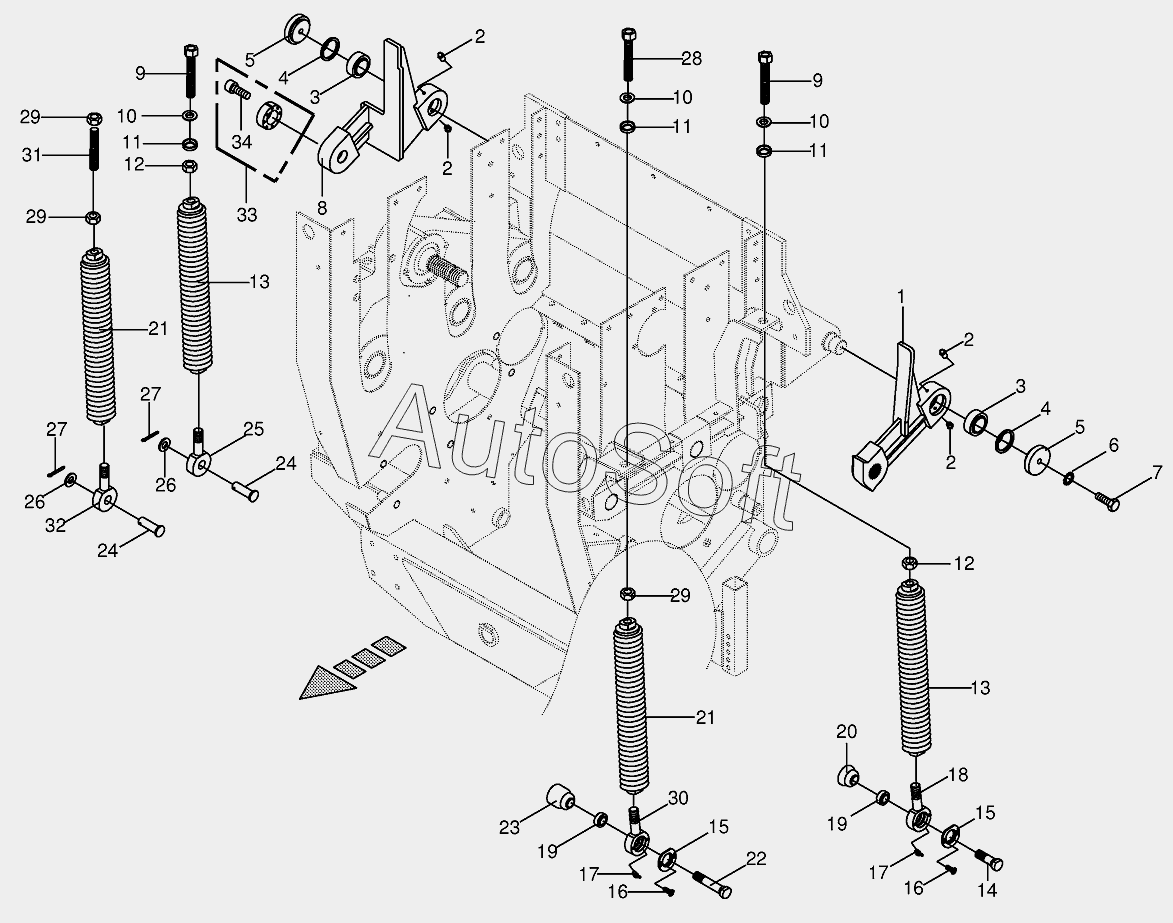

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Oscillating levers/Тension spring
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
23
24
24
25
26
26
27
27
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Rocker-left | |
| 2 | 0***0 | Grease niple | |
| 3 | 0***0 | Radial bearing | |
| 4 | 0***0 | Circlip | |
| 5 | 0***0 | Washer | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Rocker-right | |
| 9 | 0***1 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Ball socket | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***1 | Tension spring | |
| 14 | 0***1 | Bearing screw | |
| 15 | 0***3 | Supporting disc | |
| 16 | 0***1 | Countersunkscrew | |
| 17 | 0***0 | Grease niple | |
| 18 | 0***1 | Hinge shaft | |
| 19 | 0***0 | Radial bearing | |
| 20 | 0***3 | Spring support-back left | |
| 21 | 0***1 | Tension spring | |
| 22 | 0***3 | Bearing screw | |
| 23 | 0***3 | Spring support-left front | |
| 24 | 0***0 | Pin | |
| 25 | 0***0 | Pivoting element-right | |
| 26 | 0***2 | Washer | |
| 27 | 0***1 | Cotter pin | |
| 28 | 0***1 | Spindle | |
| 29 | 0***2 | Trapezoid nut | |
| 30 | 0***2 | Hinge shaft | |
| 31 | 0***1 | Threaded piece | |
| 32 | 0***3 | Pivoting element-right | |
| 33 | 0***0 | Cone-type tensioner-15 Nm | |
| 34 | 9***0 | Allen screw |
