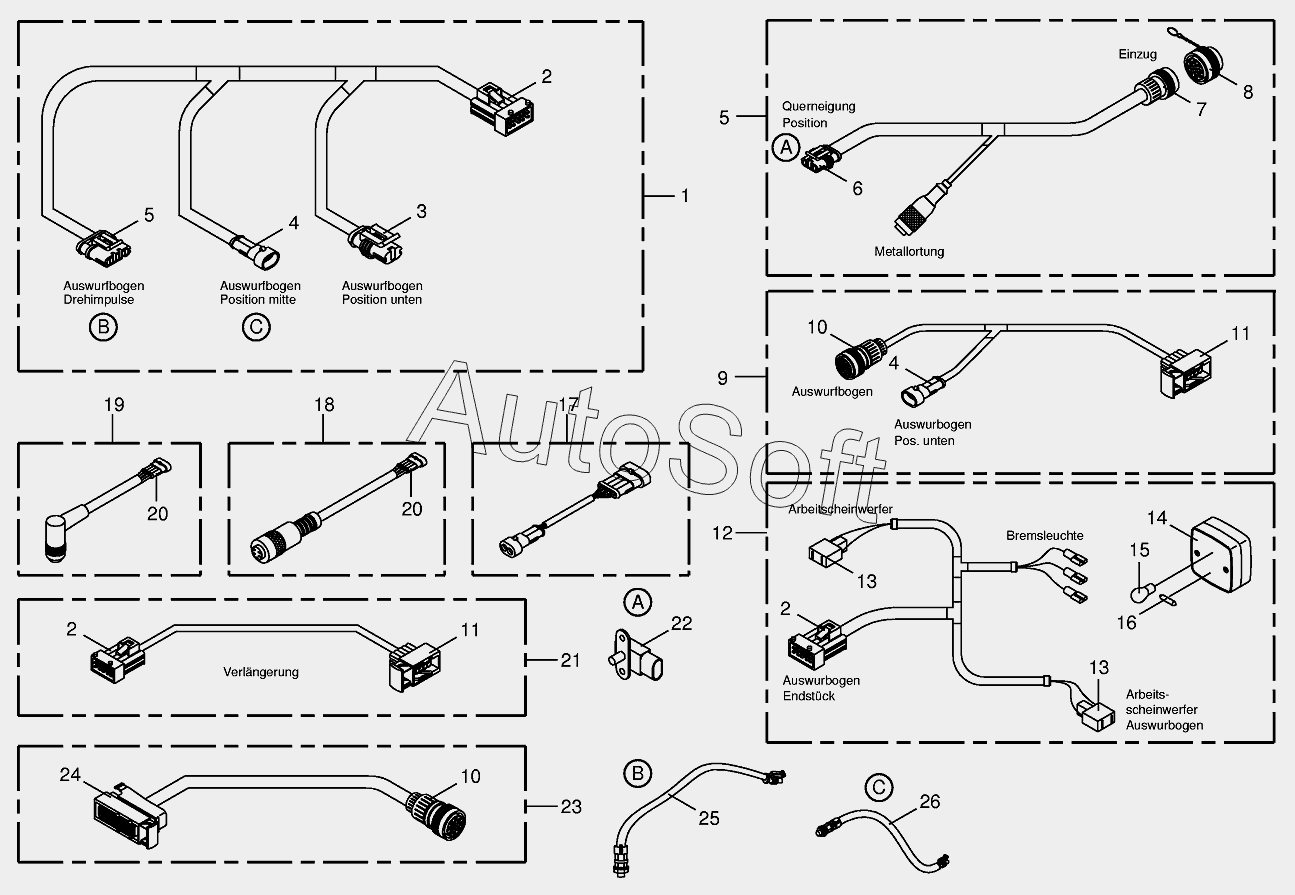

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Several wiring looms
1
2
2
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Wiring harness-sensors | |
| 2 | 0***0 | Plug-10-pole | |
| 3 | 0***0 | Plug-2-pole | |
| 4 | 0***0 | Coupling socket-2-pole | |
| 5 | 2***2 | Wiring harness-feed system | |
| 6 | 0***0 | Plug-3-pole | |
| 7 | 2***0 | Plug-14-pole | |
| 8 | 0***0 | Blind-plug | |
| 9 | 0***3 | Wiring harness-long | |
| 9 | 0***0 | Wiring harness-short | |
| 10 | 0***0 | Plug-31-pole | |
| 11 | 0***0 | Bushing housing-10-pole | |
| 12 | 0***3 | Wiring harness-discharge chute | |
| 13 | 0***0 | Plug-2-pole | |
| 14 | 0***0 | Concluding stop-light | |
| 14 | 2***0 | Pane | |
| 15 | 0***0 | Singel filament buld | |
| 16 | 0***0 | Singel filament buld | |
| 17 | 0***1 | Adapter wire | |
| 18 | 0***1 | Adapter wire-4-pole | |
| 19 | 0***1 | Adapter wire-4-pole | |
| 20 | 0***0 | Coupling socket-4-pole | |
| 21 | 0***2 | Wiring harness-chute extension | |
| 21 | 0***2 | Wiring harness-chute extension | |
| 22 | 0***0 | Hall sensor | |
| 23 | 0***2 | Adapter wire-Autopilot | |
| 24 | 0***0 | Plug-42-pole | |
| 25 | 0***0 | Sensor | |
| 26 | 0***1 | Namursensor |
