Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Sharpening
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34

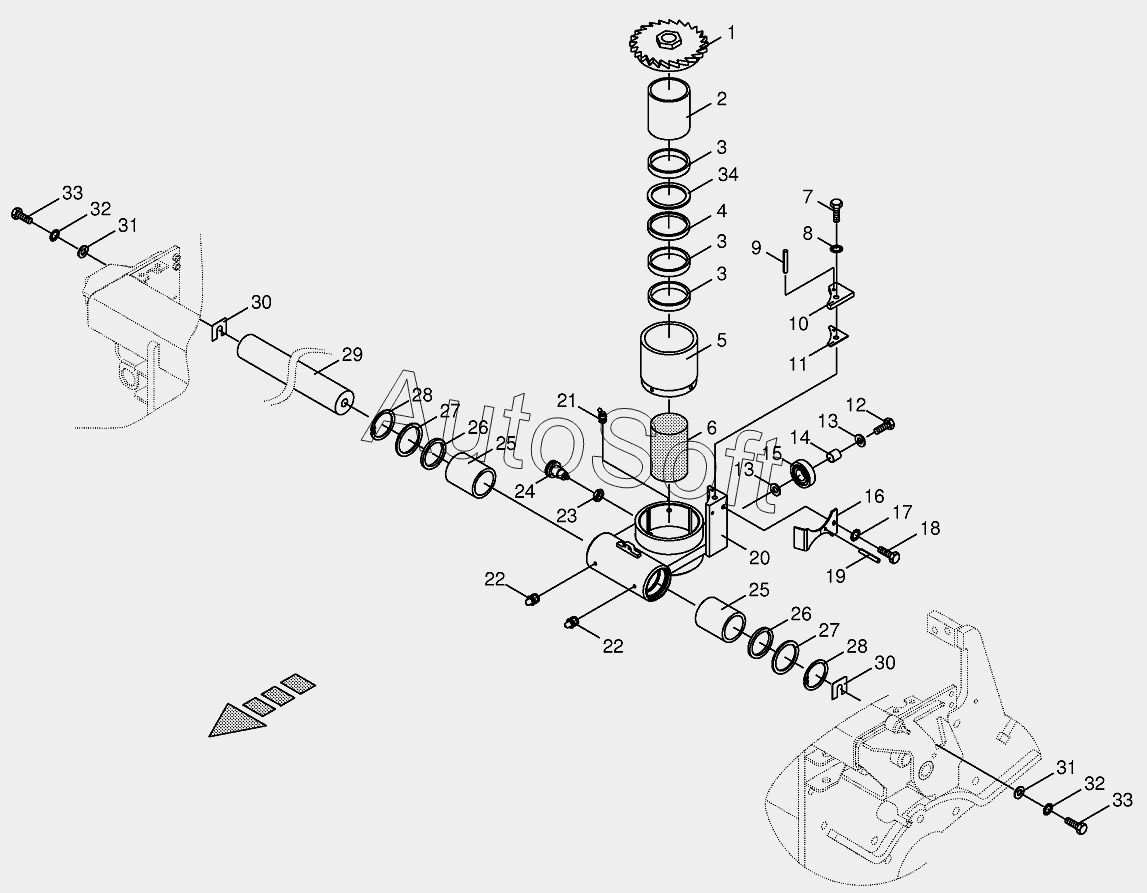

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Adjusting wheel | |
| 2 | 0***1 | Bushing | |
| 3 | 0***1 | Lock collar | |
| 4 | 0***2 | Intermediate ring | |
| 5 | 0***5 | Retainer | |
| 6 | 0***3 | Grindstone | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***2 | Roll pin | |
| 10 | 0***0 | Slide block | |
| 11 | 0***0 | Enclosure | |
| 12 | 0***1 | Hex head bolt | |
| 13 | 0***0 | Shim ring | |
| 14 | 0***0 | Bushing | |
| 15 | 0***0 | Grooved ball bearing | |
| 16 | 0***0 | Safety catch | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***2 | Roll pin | |
| 20 | 0***0 | Grinding carriage | |
| 21 | 0***0 | Grease niple | |
| 22 | 0***0 | Grease niple | |
| 23 | 0***2 | Hex nut-low form | |
| 24 | 0***0 | Stop bolt | |
| 25 | 0***0 | Linear ball bearing | |
| 26 | 0***0 | Radial-shaft sealing ring | |
| 27 | 0***1 | Supporting disc | |
| 28 | 0***0 | Circlip | |
| 29 | 0***0 | Shaft | |
| 30 | 0***1 | Enclosure | |
| 31 | 0***0 | Washer | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Supporting disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
