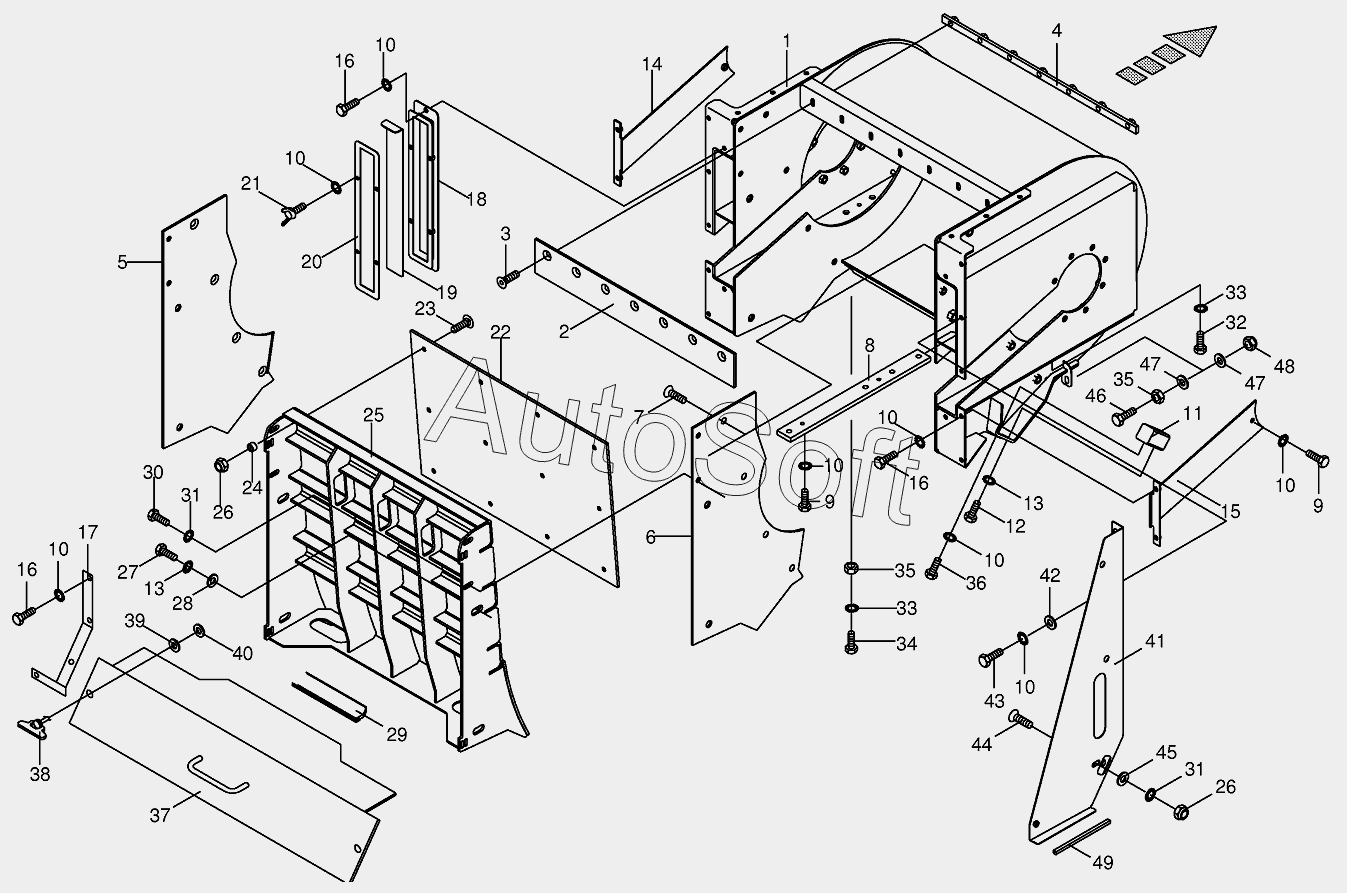

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Discharge accelerator housinge
39
27
28
29
30
31
31
32
33
33
34
35
35
36
37
38
26
26
40
41
42
43
44
45
46
46
47
47
48
49
14
2
3
4
5
6
7
8
9
9
10
10
10
10
10
10
10
10
11
12
13
13
1
15
16
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Housing | |
| 2 | 0***1 | Stripper | |
| 3 | 0***0 | Countersunkscrew | |
| 4 | 0***1 | Support bar | |
| 5 | 0***1 | Wearing plate-left | |
| 6 | 0***1 | Wearing plate-right | |
| 7 | 0***2 | Countersunkscrew | |
| 8 | 0***2 | Threaded bar | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Clamping block | |
| 12 | 0***1 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***1 | Cover-left | |
| 15 | 0***2 | Cover-right | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 2***0 | Angle bracket | |
| 18 | 0***1 | Transition | |
| 19 | 0***1 | Slider | |
| 20 | 0***2 | Clamping frame | |
| 21 | 0***0 | Winged screw | |
| 22 | 0***1 | Wearing plate | |
| 23 | 0***0 | Countersunkscrew | |
| 24 | 0***1 | Spacer tube | |
| 25 | 0***2 | Rear panel | |
| 26 | 0***0 | Locknut | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Hex nut | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 2***0 | Cover cpl | |
| 38 | 0***0 | Locking spigot | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Retaining washer | |
| 41 | 2***0 | Inner plate | |
| 42 | 0***0 | Washer | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***1 | Coach bolt | |
| 45 | 0***1 | Washer | |
| 46 | 0***1 | Hex head bolt | |
| 46 | 0***1 | Hex head bolt | |
| 47 | 0***1 | Washer | |
| 48 | 0***0 | Locknut | |
| 49 | 0***1 | Rubber profile-Id.-no.= 1m |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
