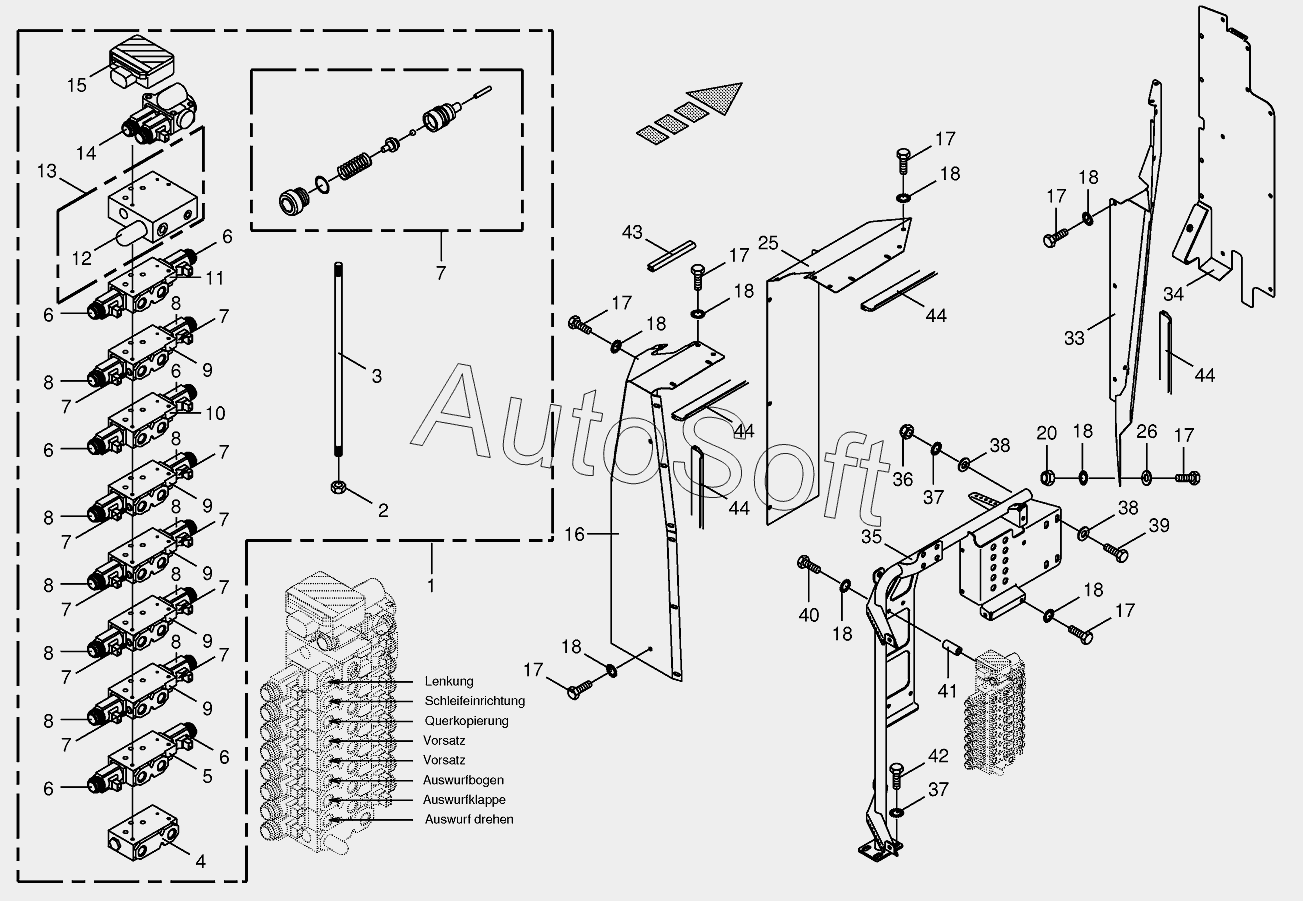

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Valve block with support-work hydraulics
33
13
14
14
14
15
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
20
25
26
12
34
35
36
37
37
38
38
39
40
41
42
43
44
44
44
44
9
9
9
9
9
2
3
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
1
9
9
9
10
10
10
11
11
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Diverter valve bloc | |
| 2 | 0***0 | Hex nut | |
| 3 | 0***0 | Threaded rod | |
| 4 | 0***0 | Connecting plate | |
| 4 | 2***0 | Sealing set | |
| 5 | 0***0 | Directional-control valve | |
| 5 | 0***0 | Sealing set | |
| 5 | 2***0 | Nozzle disc cap | |
| 5 | 2***0 | Protective cap | |
| 6 | 0***0 | Control solenoid | |
| 7 | 0***0 | Repairing sets | |
| 8 | 0***0 | Control solenoid | |
| 9 | 0***0 | Directional-control valve | |
| 9 | 0***0 | Sealing set | |
| 9 | 2***0 | Nozzle disc cap | |
| 9 | 2***0 | Protective cap | |
| 10 | 0***0 | Directional-control valve | |
| 10 | 0***0 | Sealing set | |
| 10 | 2***0 | Nozzle disc cap | |
| 10 | 2***0 | Protective cap | |
| 11 | 0***0 | Directional-control valve | |
| 11 | 0***0 | Sealing set | |
| 11 | 2***0 | Nozzle disc cap | |
| 11 | 2***0 | Protective cap | |
| 12 | 0***0 | Pressure control valve | |
| 13 | 0***0 | Intermediate plate | |
| 14 | 0***0 | Directional-control valve | |
| 14 | 0***0 | Sealing set | |
| 14 | 2***0 | Nozzle disc cap | |
| 15 | 0***5 | Electr.mowingtable control | |
| 16 | 2***0 | Guard-back | |
| 17 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Locknut | |
| 25 | 2***0 | Guard-front | |
| 26 | 0***0 | Washer | |
| 33 | 2***0 | Cover-front | |
| 34 | 2***0 | Seperating plate-front | |
| 35 | 2***0 | Hydraulic panel | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Bushing | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Edge protection-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m |
