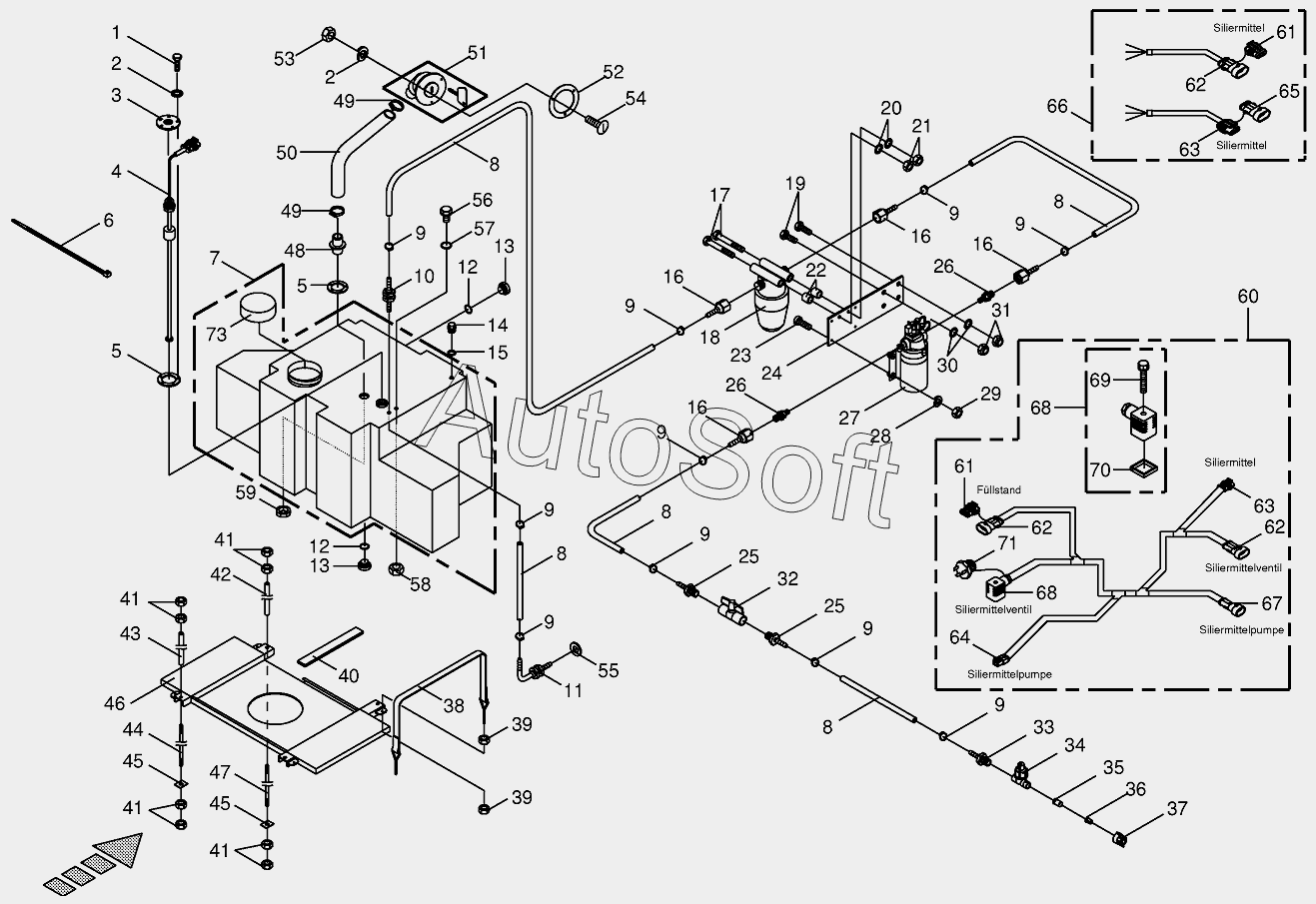

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Additional tank for silage agent system
44
53
52
51
50
49
49
48
47
46
45
45
54
43
42
41
41
41
41
40
39
39
38
37
37
63
63
73
71
70
69
68
68
67
66
65
64
37
62
62
62
61
61
60
59
58
57
56
55
10
19
18
17
16
16
16
16
15
14
13
13
12
12
11
20
9
9
9
9
9
9
9
9
9
9
8
8
8
8
8
7
6
5
5
4
3
2
2
29
36
36
36
35
34
33
32
31
30
1
28
27
26
26
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Spring washer | |
| 3 | 0***0 | Sensor support | |
| 4 | 0***0 | Sensor | |
| 5 | 0***0 | Gasket | |
| 6 | 0***1 | Cable band | |
| 7 | 0***0 | Auxiliary tank | |
| 8 | 0***0 | Pressure hose-red | |
| 9 | 0***1 | Tube clip | |
| 10 | 0***0 | Straight 2-way connector | |
| 11 | 0***0 | Elbow union | |
| 12 | 0***0 | O-ring | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***1 | Screw plug | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Connector | |
| 17 | 0***1 | Hex head bolt | |
| 18 | 0***0 | Filter | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Hex nut | |
| 22 | 0***0 | Bushing | |
| 23 | 0***0 | Allen screw | |
| 24 | 0***0 | Retainer | |
| 25 | 0***0 | Connector | |
| 26 | 0***0 | Double nipple | |
| 27 | 0***0 | Silage agent pump | |
| 28 | 0***0 | Spring washer | |
| 29 | 0***1 | Hex nut | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Ball cock | |
| 33 | 0***0 | Connector | |
| 34 | 0***0 | Threaded nozzle support | |
| 35 | 0***0 | Filter cartridge | |
| 36 | 0***0 | Flat stream nozzle-orange | |
| 36 | 0***0 | Flat stream nozzle-red | |
| 36 | 0***0 | Flat stream nozzle-blue | |
| 37 | 0***0 | Bayonet cap-orange | |
| 37 | 0***0 | Bayonet cap-red | |
| 37 | 0***0 | Bayonet cap-blue | |
| 38 | 0***0 | Tension band | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Rubber coat-below | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Spacer tube-back | |
| 43 | 0***0 | Spacer tube-front | |
| 44 | 0***0 | Threaded spindle-front | |
| 45 | 0***0 | Pressure plate | |
| 46 | 0***0 | Subsurface | |
| 47 | 0***0 | Threaded spindle-back | |
| 48 | 2***0 | Connection | |
| 49 | 0***0 | Tube clip | |
| 50 | 2***0 | Hose | |
| 51 | 2***0 | Filler neck | |
| 52 | 2***0 | Tank lug support | |
| 53 | 0***1 | Hex nut | |
| 54 | 0***0 | Allen screw | |
| 55 | 0***2 | Washer | |
| 56 | 0***0 | Drain bolt | |
| 57 | 0***0 | O-ring | |
| 58 | 0***2 | Hex nut-low form | |
| 59 | 2***0 | Nut | |
| 60 | 2***0 | Wiring harness | |
| 61 | 0***0 | Blind bushing plug-3-pole | |
| 62 | 0***0 | Coupling socket-3-pole | |
| 63 | 0***0 | Plug-3-pole | |
| 64 | 0***0 | Plug-2-pole | |
| 65 | 0***0 | Blind-pin casing-3-pole | |
| 66 | 0***1 | Wiring harness | |
| 67 | 0***0 | Coupling socket-2-pole | |
| 68 | 0***0 | Valve plug with LED | |
| 69 | 0***0 | Screw with straight-line curls | |
| 70 | 0***0 | Gasket | |
| 71 | 0***0 | Connector plug-2-pole | |
| 73 | 2***0 | Tank cap |
