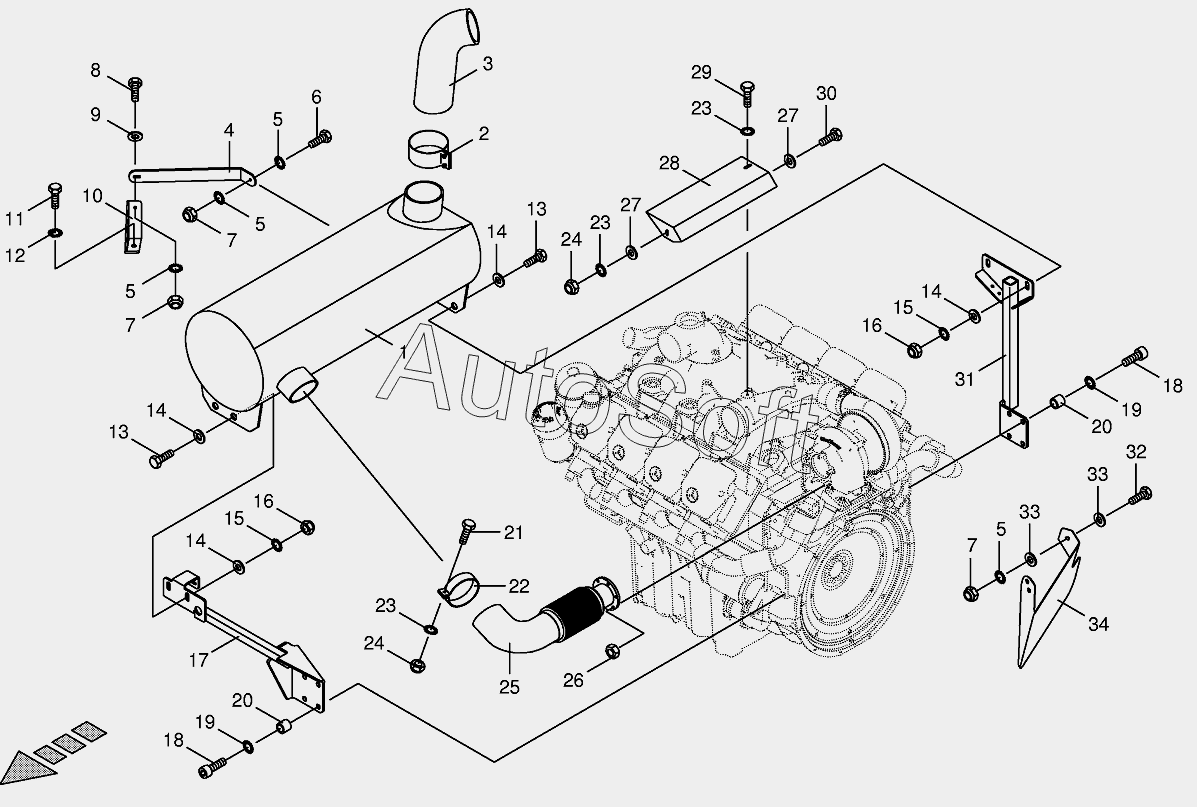

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Silencer
27
27
19
19
20
20
21
22
23
23
23
24
24
25
26
18
18
28
29
30
31
32
33
33
34
10
2
3
4
5
5
5
5
6
7
7
7
8
9
1
11
12
13
13
14
14
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Silencer | |
| 2 | 0***0 | Sealing strip | |
| 3 | 2***0 | Exhaust pipe | |
| 4 | 2***0 | Strut | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 2***0 | Support | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Detent edged washer | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Washer | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***1 | Silencer support-front | |
| 18 | 0***1 | Allen screw | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Spacer | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***2 | Tube clamp | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Locknut | |
| 25 | 2***0 | Flue gas pipe | |
| 26 | 0***1 | Hex nut | |
| 27 | 0***0 | Washer | |
| 28 | 2***0 | Guard plate | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 2***1 | Silencer support-back | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Washer | |
| 34 | 2***0 | Heat guard plate |
