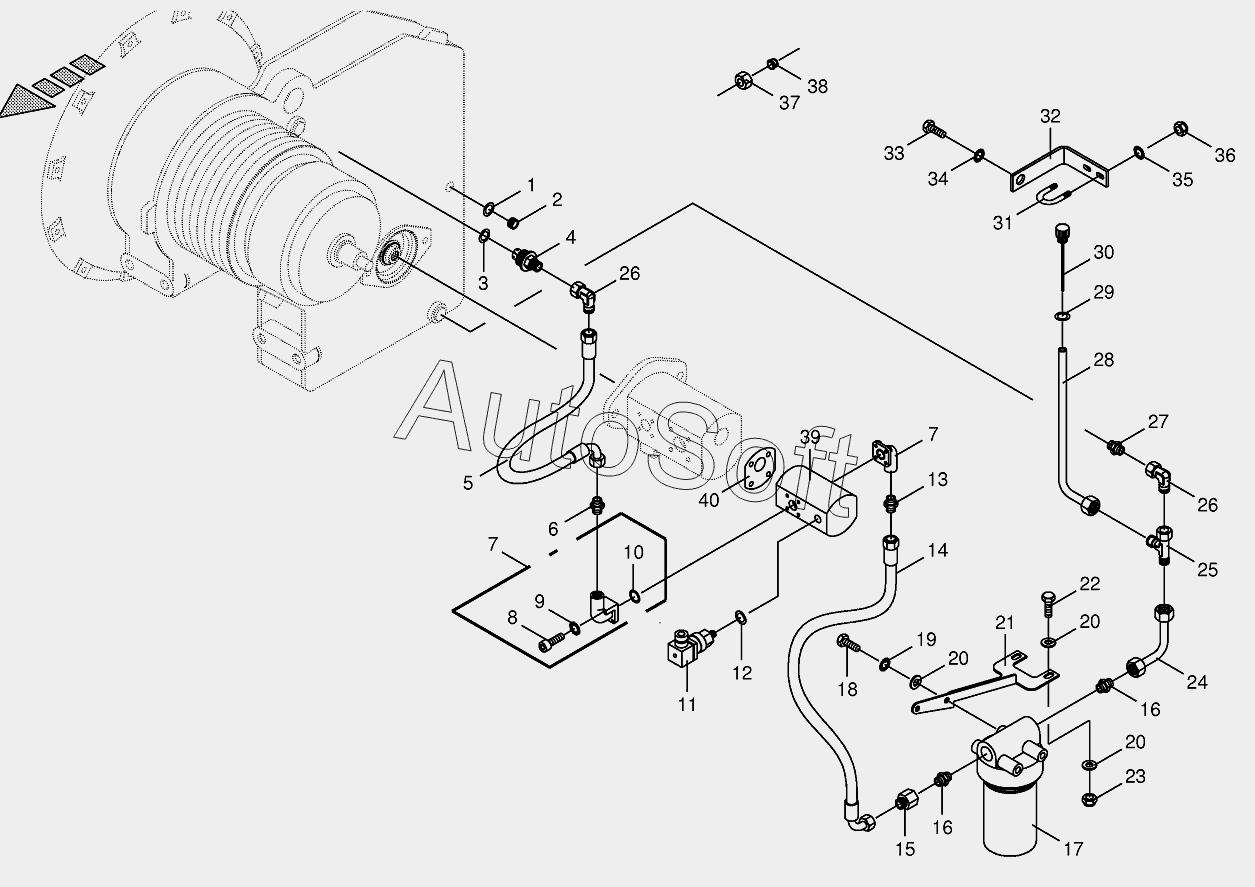

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Gear oil cooler
30
20
20
20
21
22
23
24
25
26
26
27
28
29
19
31
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
7
8
8
9
10
1
12
13
14
15
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Gasket ring | |
| 2 | 9***0 | Screw plug | |
| 3 | 0***0 | Gasket ring | |
| 4 | 2***1 | Gear oil nozzle | |
| 5 | 2***0 | High pressure hose line | |
| 6 | 0***1 | Male connector | |
| 7 | 2***0 | Gear pump flange | |
| 8 | 0***0 | Allen screw | |
| 8 | 0***2 | Allen screw | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | O-ring | |
| 11 | 2***0 | Pressure switch | |
| 12 | 0***1 | Gasket ring | |
| 13 | 0***2 | Male connector | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***0 | Reducer fitting | |
| 16 | 0***0 | Male connector | |
| 17 | 0***0 | Suction filter | |
| 17 | 0***0 | Filter element | |
| 17 | 9***0 | O-ring | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Washer | |
| 21 | 2***1 | Filter retainer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Locknut | |
| 24 | 2***2 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***0 | Adjustable L connection | |
| 26 | 0***0 | Angle lug | |
| 27 | 0***0 | Male connector | |
| 28 | 2***0 | Oil level tube-incl. nozzle disc cap, cutting ring | |
| 29 | 0***0 | Gasket ring | |
| 30 | 2***0 | Oil level dipstick | |
| 31 | 2***0 | Yoke | |
| 32 | 2***0 | Holding plate | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***1 | Locknut | |
| 37 | 0***0 | Nozzle disc cap | |
| 38 | 0***0 | Cutting ring | |
| 39 | 2***0 | Pump | |
| 40 | 2***0 | Pump gasket |
