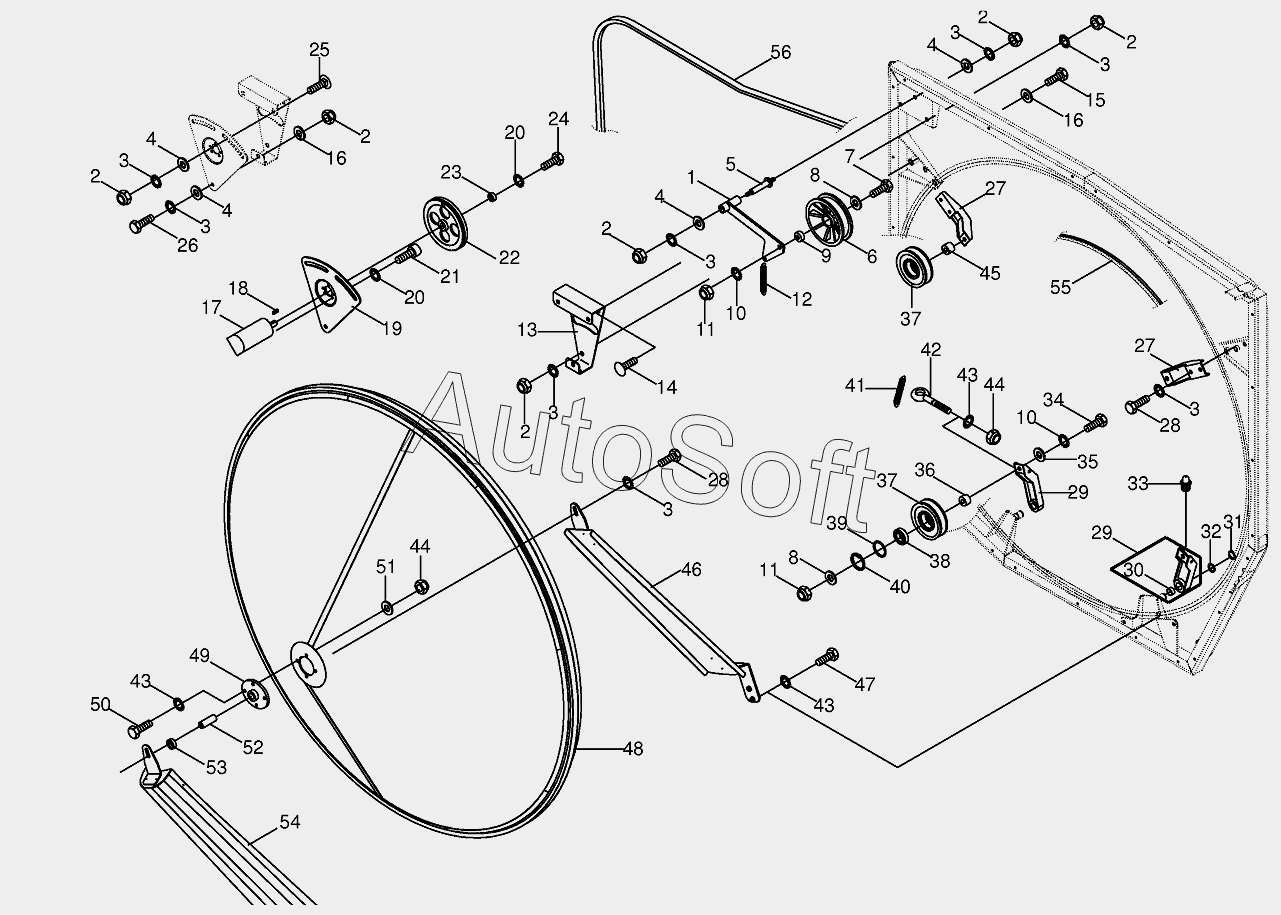

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Sieve drum
43
43
43
30
31
32
33
34
35
36
37
37
38
39
40
41
42
29
29
44
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
10
11
11
12
13
14
1
16
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Tension arm | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Tensioner support | |
| 6 | 0***0 | Jockey pulley | |
| 7 | 0***1 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Bushing | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Tension spring | |
| 13 | 2***0 | Motor retainer | |
| 14 | 0***1 | Coach bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Hydraulic motor | |
| 18 | 0***0 | Fit-in key | |
| 19 | 2***0 | Adjusting plate | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***1 | Allen screw | |
| 22 | 0***0 | V-belt pulley | |
| 23 | 0***1 | End plate | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Coach bolt | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***0 | Roller support | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***0 | Jockey pulley support | |
| 30 | 0***0 | Bearing bush | |
| 31 | 0***1 | Circlip | |
| 32 | 0***1 | Supporting disc | |
| 33 | 0***0 | Grease niple | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 2***0 | Spacer bushing-short | |
| 37 | 2***0 | Jockey pulley | |
| 38 | 0***0 | Grooved ball bearing | |
| 39 | 2***0 | Washer | |
| 40 | 0***0 | Circlip | |
| 41 | 0***0 | Tension spring | |
| 42 | 0***2 | Eyebolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Locknut | |
| 45 | 2***0 | Spacer bushing-long | |
| 46 | 2***0 | Pendular | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 2***0 | Sieve drum | |
| 49 | 0***0 | Flange bearing | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Washer | |
| 52 | 2***0 | Shaft | |
| 53 | 2***0 | Spacer bushing | |
| 54 | 2***0 | Suction | |
| 55 | 2***0 | Rubber profile | |
| 56 | 0***0 | Sieve drum belt |
