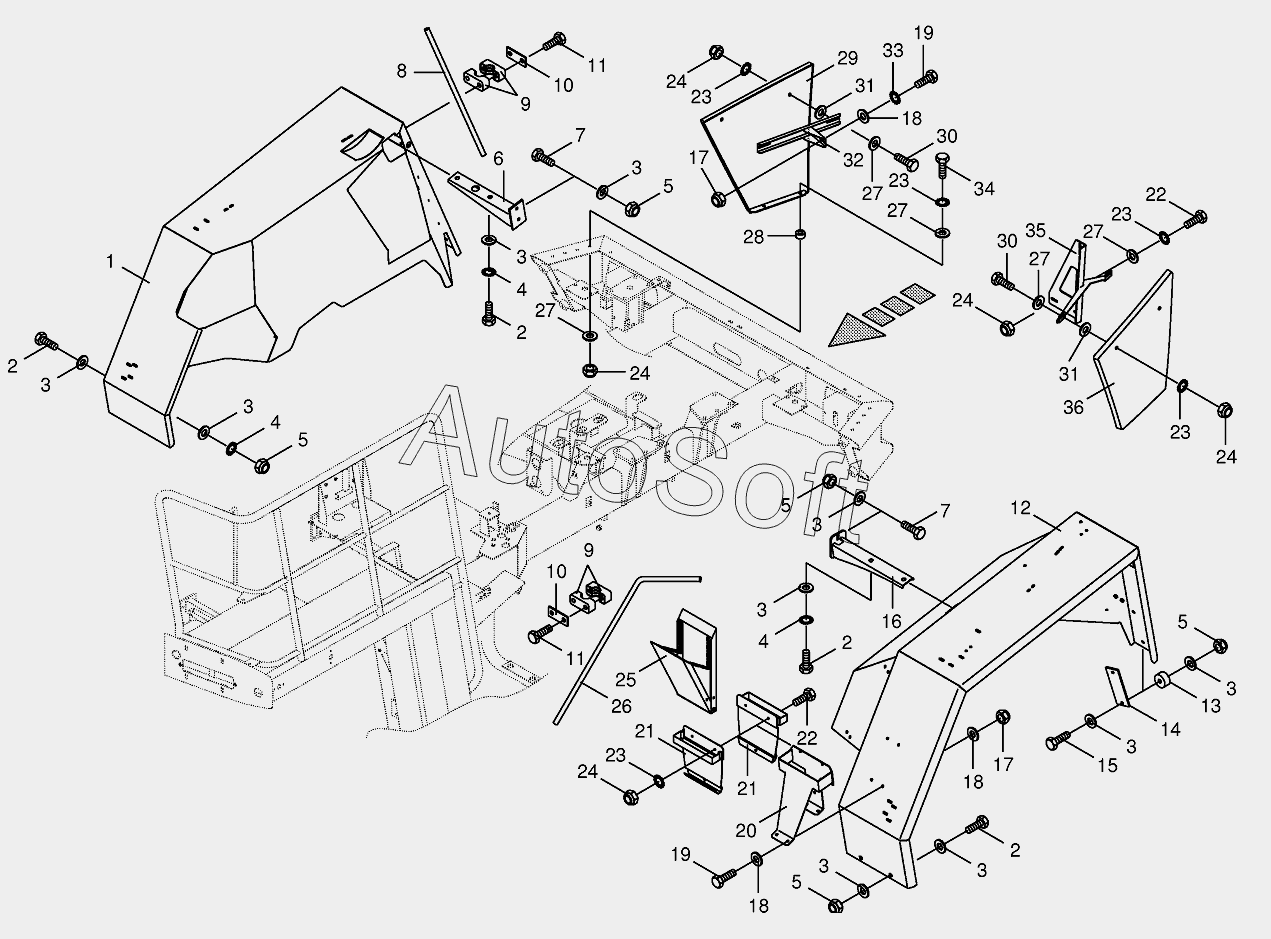

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Mudguard
28
20
21
21
22
22
23
23
23
23
23
24
24
24
24
24
25
26
27
27
27
27
27
19
19
29
30
30
31
31
32
33
34
35
36
10
10
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
7
7
8
9
9
1
11
11
12
13
14
15
16
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Mudguard-right | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Carrier-back | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Guide tube-right | |
| 9 | 0***1 | Tube clamp-2 halves | |
| 10 | 0***0 | Cover plate | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 2***0 | Mudguard-left | |
| 13 | 0***1 | Mudguard retainer | |
| 14 | 0***0 | Enclosure | |
| 15 | 0***1 | Hex head bolt | |
| 16 | 2***0 | Carrier-left | |
| 17 | 0***0 | Locknut | |
| 18 | 0***0 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***2 | Support | |
| 21 | 2***0 | Holder for block | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Locknut | |
| 25 | 2***0 | Drop-type sprag | |
| 26 | 0***0 | Guide tube-left | |
| 27 | 0***0 | Washer | |
| 28 | 0***1 | Spacer | |
| 29 | 2***0 | Guard-back right | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***0 | Washer | |
| 32 | 0***0 | Support-back right | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 2***0 | Guard support-back left | |
| 36 | 2***0 | Guard-back left |
