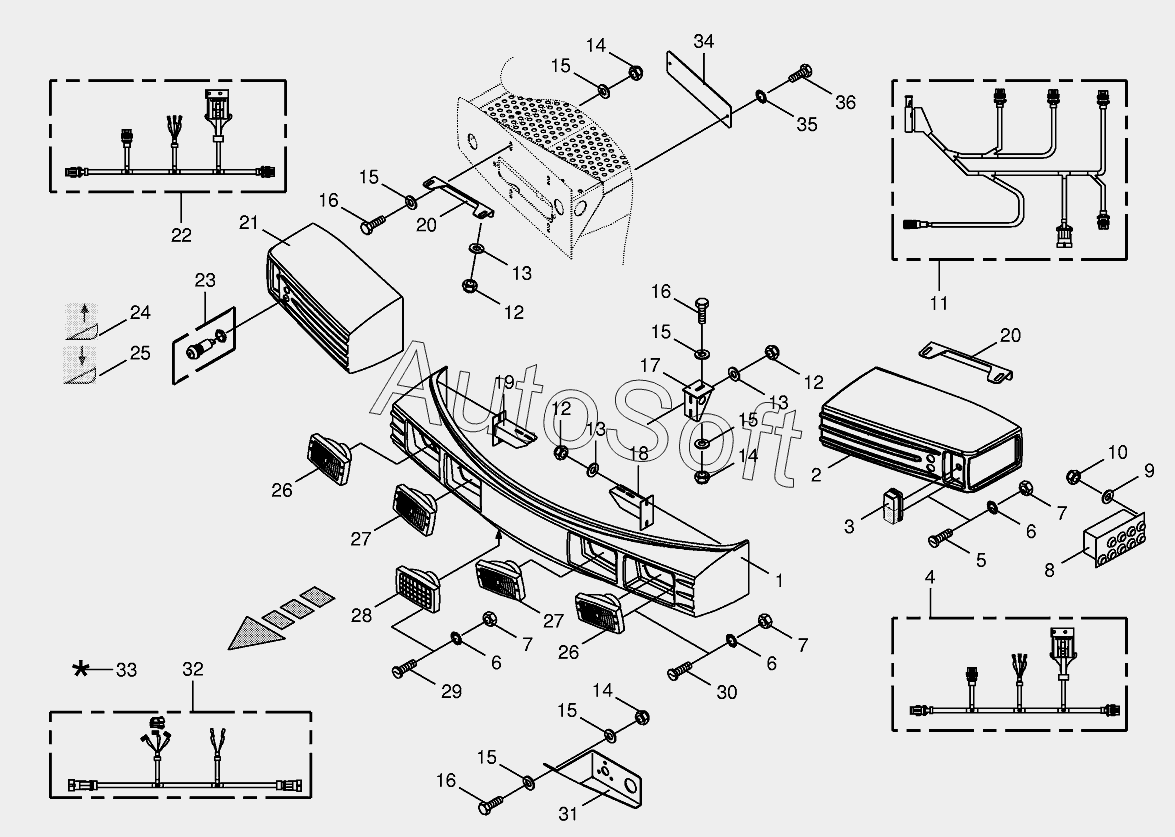

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Front panel/Headlight
1
2
3
3
3
3
4
5
6
6
6
7
7
7
8
9
10
11
12
12
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
16
16
17
18
19
20
20
21
22
23
24
25
26
26
26
27
27
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Front buffle | |
| 2 | 2***0 | Front guard-left | |
| 3 | 0***1 | Flashing light with side light | |
| 3 | 0***0 | Singel filament buld | |
| 3 | 0***0 | Singel filament buld | |
| 3 | 2***0 | Pane | |
| 4 | 0***1 | Wiring Harness-left | |
| 5 | 0***1 | Allen screw | |
| 6 | 0***0 | Spring washer | |
| 7 | 0***1 | Hex nut | |
| 8 | 0***1 | Hand operation | |
| 9 | 0***1 | Washer | |
| 10 | 0***1 | Locknut | |
| 11 | 0***1 | Wiring harness-hand operation | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Washer | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Support-middle | |
| 18 | 0***1 | Support-left | |
| 19 | 0***2 | Support-right | |
| 20 | 0***3 | Fastening angle | |
| 21 | 2***0 | Front guard-right | |
| 22 | 0***1 | Wiring harness-right | |
| 23 | 0***0 | Feeler-yellow | |
| 24 | 0***0 | Tag-lift lifting gear | |
| 25 | 0***0 | Tag-lower lifting gear | |
| 26 | 0***0 | Bulb | |
| 26 | 0***0 | Headlight-outside | |
| 27 | 0***1 | Headlight-middle | |
| 27 | 0***0 | Bulb | |
| 28 | 0***0 | Bulb | |
| 28 | 0***0 | Work light | |
| 29 | 0***1 | Allen screw | |
| 30 | 0***1 | Allen screw | |
| 31 | 0***3 | Socket holder | |
| 32 | 0***3 | Wiring hаrnеss-middlе | |
| 33 | 0***0 | Repairing set for plastics- beige | |
| 34 | 0***2 | Cover | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Hex head bolt |
