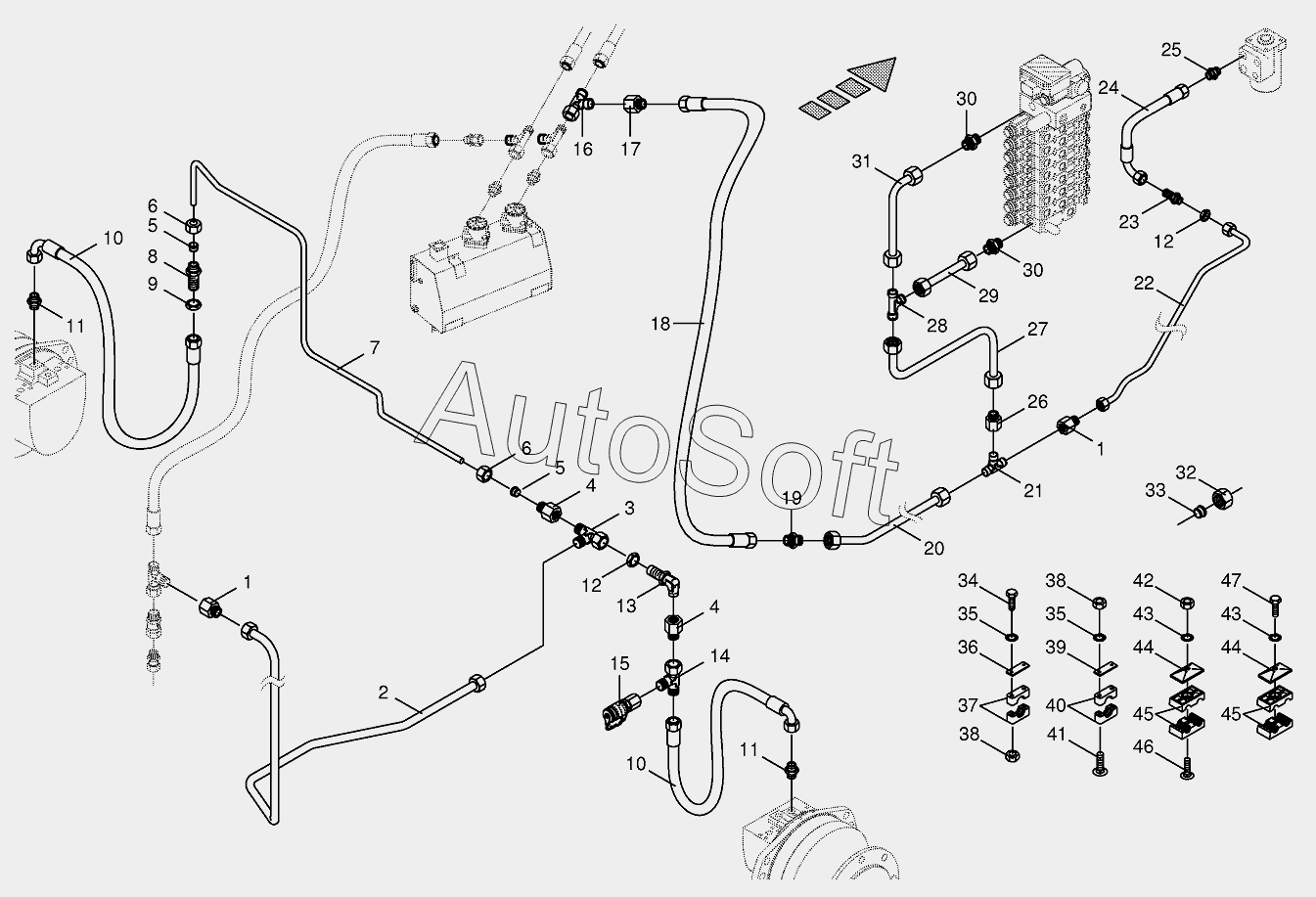

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Oil leckage pipes/return lines-back
35
35
27
28
29
30
30
31
32
32
32
33
33
33
33
34
26
36
37
38
38
39
40
41
42
43
43
44
44
45
45
46
47
14
2
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
1
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Reducer fitting | |
| 2 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***0 | Adjustable L connection | |
| 4 | 0***1 | Reducer fitting | |
| 5 | 0***1 | Cutting ring | |
| 6 | 0***0 | Nozzle disc cap | |
| 7 | 0***0 | Hydraulic line | |
| 8 | 0***1 | Straight 2-way connector | |
| 9 | 0***2 | Hex nut-low form | |
| 10 | 0***0 | High pressure hose line | |
| 11 | 0***1 | Male connector | |
| 12 | 0***1 | Hex nut-low form | |
| 13 | 0***1 | Connector | |
| 14 | 0***1 | Adjustable L connection | |
| 15 | 0***0 | Connector f.mini-test equipm. | |
| 16 | 0***0 | Adjustable L connection | |
| 17 | 0***0 | Reducer fitting | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 0***0 | Connector | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***0 | T-connector | |
| 22 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 0***0 | Straight 2-way connector | |
| 24 | 0***2 | High pressure hose line | |
| 25 | 0***2 | Male connector | |
| 26 | 0***0 | Reducer fitting | |
| 27 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 28 | 0***0 | T-connector | |
| 29 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 0***1 | Male connector | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***0 | Nozzle disc cap | |
| 32 | 0***0 | Nozzle disc cap | |
| 32 | 0***0 | Nozzle disc cap | |
| 33 | 0***0 | Cutting ring | |
| 33 | 0***1 | Cutting ring | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 38 | 0***0 | Hex nut | |
| 39 | 0***0 | Cover plate | |
| 40 | 0***1 | Tube clamp-2 halves | |
| 41 | 0***2 | Coach bolt | |
| 42 | 0***0 | Hex nut | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Cover plate | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***1 | Coach bolt | |
| 47 | 0***1 | Hex head bolt |
