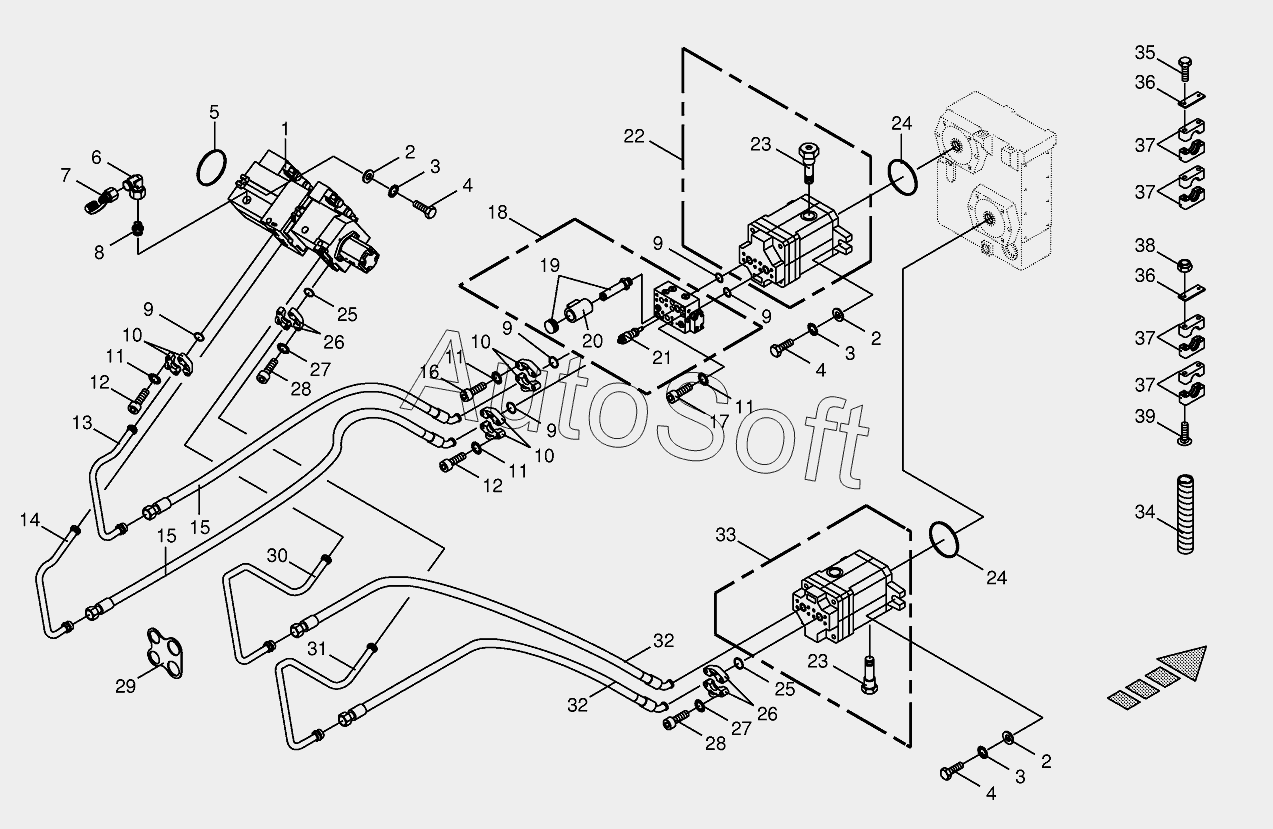

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-front attachment/feed rollers
32
32
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
21
33
33
34
35
35
36
36
37
37
37
37
37
38
39
11
11
11
11
2
2
2
3
3
3
4
4
4
4
5
6
7
8
9
9
9
9
9
10
10
10
1
12
12
13
14
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | O-ring | |
| 10 | 0***0 | SAE-flange section | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 2***0 | Solder piece | |
| 14 | 2***0 | Solder piece | |
| 15 | 0***2 | High pressure hose line | |
| 16 | 0***0 | Allen screw | |
| 17 | 0***1 | Allen screw | |
| 18 | 0***0 | Fast-stop valve | |
| 18 | 2***0 | Sealing set | |
| 19 | 2***0 | 2/2-Directional-control valve | |
| 20 | 2***0 | Solenoid coil | |
| 21 | 2***0 | Pressure valve | |
| 22 | 0***0 | Fixed displacement motor | |
| 22 | 2***0 | Sealing set | |
| 23 | 2***0 | Speed sensor | |
| 24 | 0***0 | O-ring | |
| 25 | 0***0 | O-ring | |
| 26 | 0***0 | SAE-flange section | |
| 27 | 0***0 | Detent edged washer | |
| 28 | 0***1 | Allen screw | |
| 29 | 2***0 | Junction panel | |
| 30 | 2***0 | Solder piece | |
| 31 | 2***0 | Solder piece | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 0***0 | Fixed displacement motor | |
| 33 | 2***0 | Sealing set | |
| 34 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 35 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 38 | 0***0 | Locknut | |
| 39 | 9***0 | Coach bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
