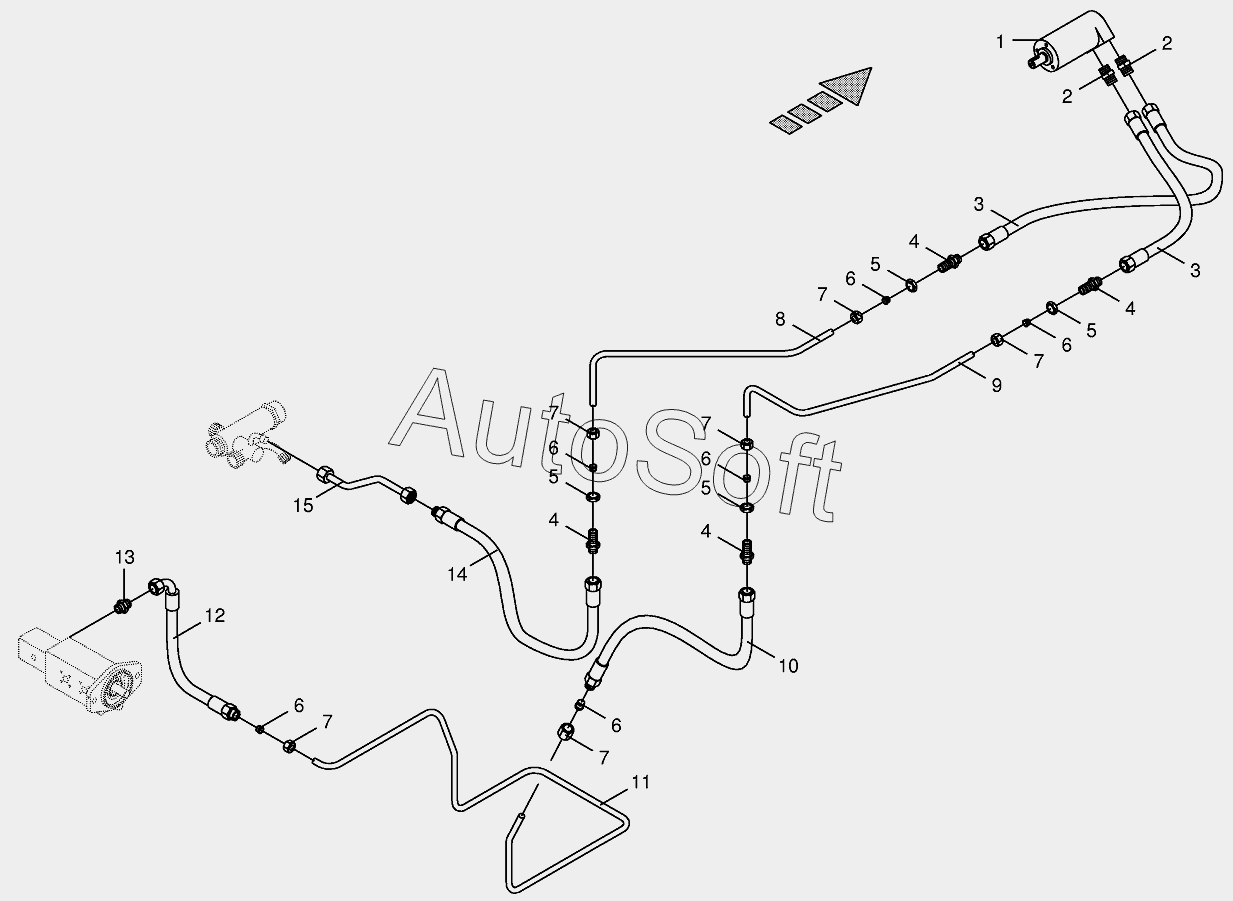

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-sieve drive
1
2
2
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hydraulic motor | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | High pressure hose line | |
| 4 | 0***1 | Straight 2-way connector | |
| 5 | 0***2 | Hex nut-low form | |
| 6 | 0***1 | Cutting ring | |
| 7 | 0***0 | Nozzle disc cap | |
| 8 | 0***0 | Hydraulic line | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 0***0 | Hydraulic line | |
| 12 | 0***1 | High pressure hose line | |
| 13 | 0***0 | Male connector | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
