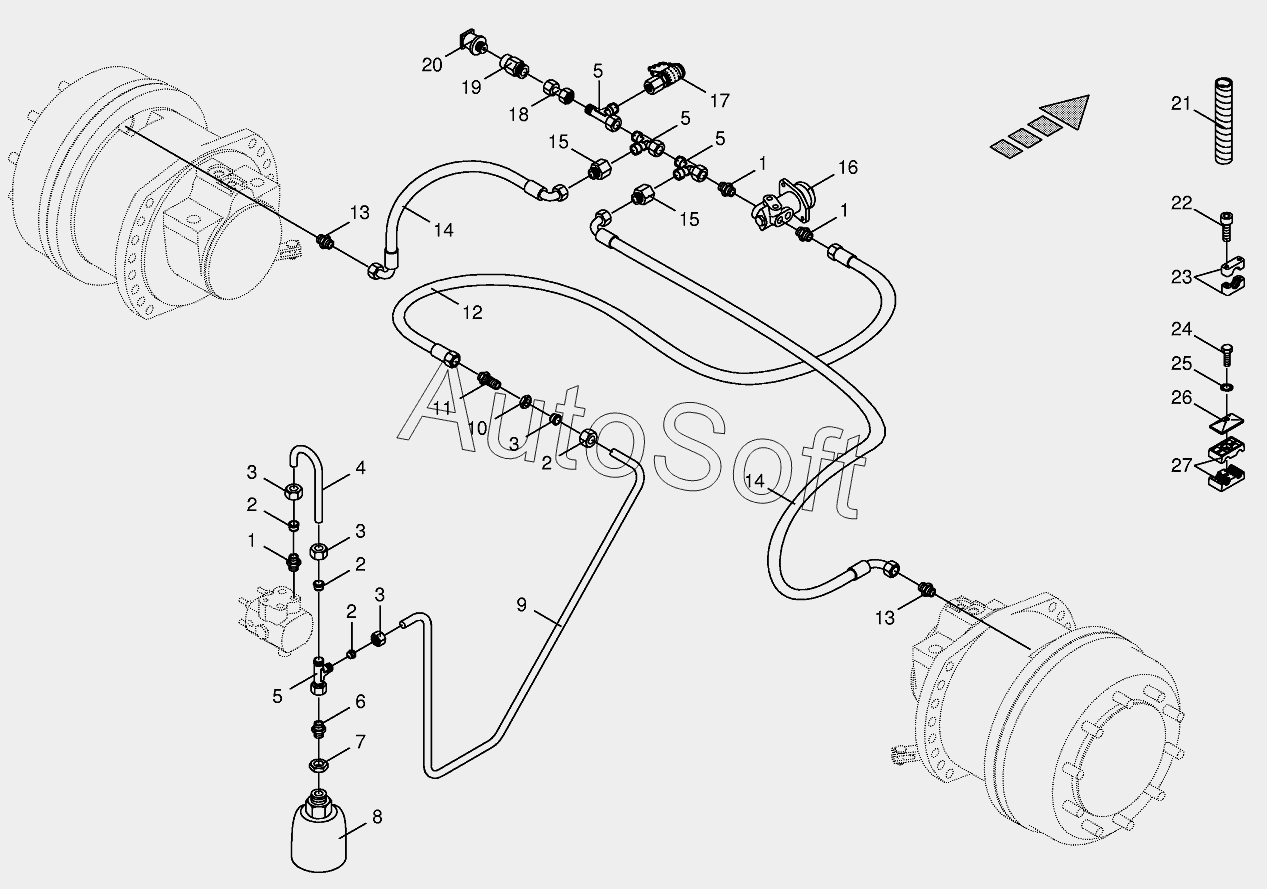

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulic brakes
1
1
1
2
2
2
2
3
3
3
3
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Male connector | |
| 2 | 0***1 | Cutting ring | |
| 3 | 0***0 | Nozzle disc cap | |
| 4 | 0***0 | Hydraulic line | |
| 5 | 0***1 | Adjustable L connection | |
| 6 | 0***1 | Male connector | |
| 7 | 0***1 | Hex nut-low form | |
| 8 | 0***0 | Pressure accumulator | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***2 | Hex nut-low form | |
| 11 | 0***1 | Straight 2-way connector | |
| 12 | 0***1 | High pressure hose line | |
| 13 | 0***1 | Male connector | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***1 | Reducer fitting | |
| 16 | 0***0 | Brake valve | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 0***0 | Double nipple | |
| 19 | 0***0 | Unscrewing connection | |
| 20 | 0***1 | Рrеssurе trаnsfоrmеr | |
| 21 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 22 | 0***1 | Allen screw | |
| 23 | 0***1 | Tube clamp-2 halves | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Cover plate | |
| 27 | 0***0 | Tube clamp-2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
