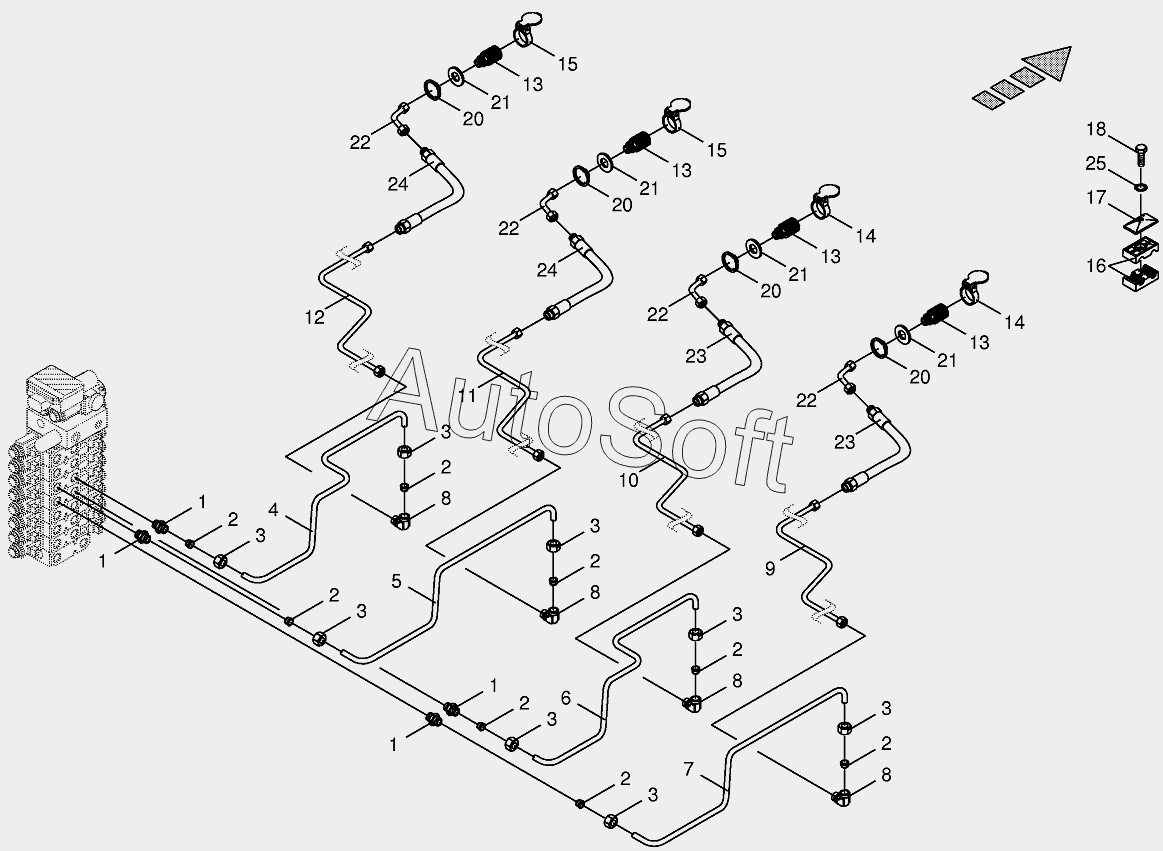

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-front attachment
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Male connector | |
| 2 | 0***1 | Cutting ring | |
| 3 | 0***0 | Nozzle disc cap | |
| 4 | 0***1 | Hydraulic line | |
| 5 | 0***1 | Hydraulic line | |
| 6 | 0***1 | Hydraulic line | |
| 7 | 0***1 | Hydraulic line | |
| 8 | 0***1 | Elbow union | |
| 9 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 10 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | Sleeve | |
| 14 | 0***0 | Cover-red | |
| 15 | 0***0 | Cover-blue | |
| 16 | 0***0 | Tube clamp-2 halves | |
| 17 | 0***0 | Cover plate | |
| 18 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Circlip | |
| 21 | 0***1 | Washer | |
| 22 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 0***1 | High pressure hose line | |
| 24 | 0***1 | High pressure hose line | |
| 25 | 0***1 | Detent edged washer |
