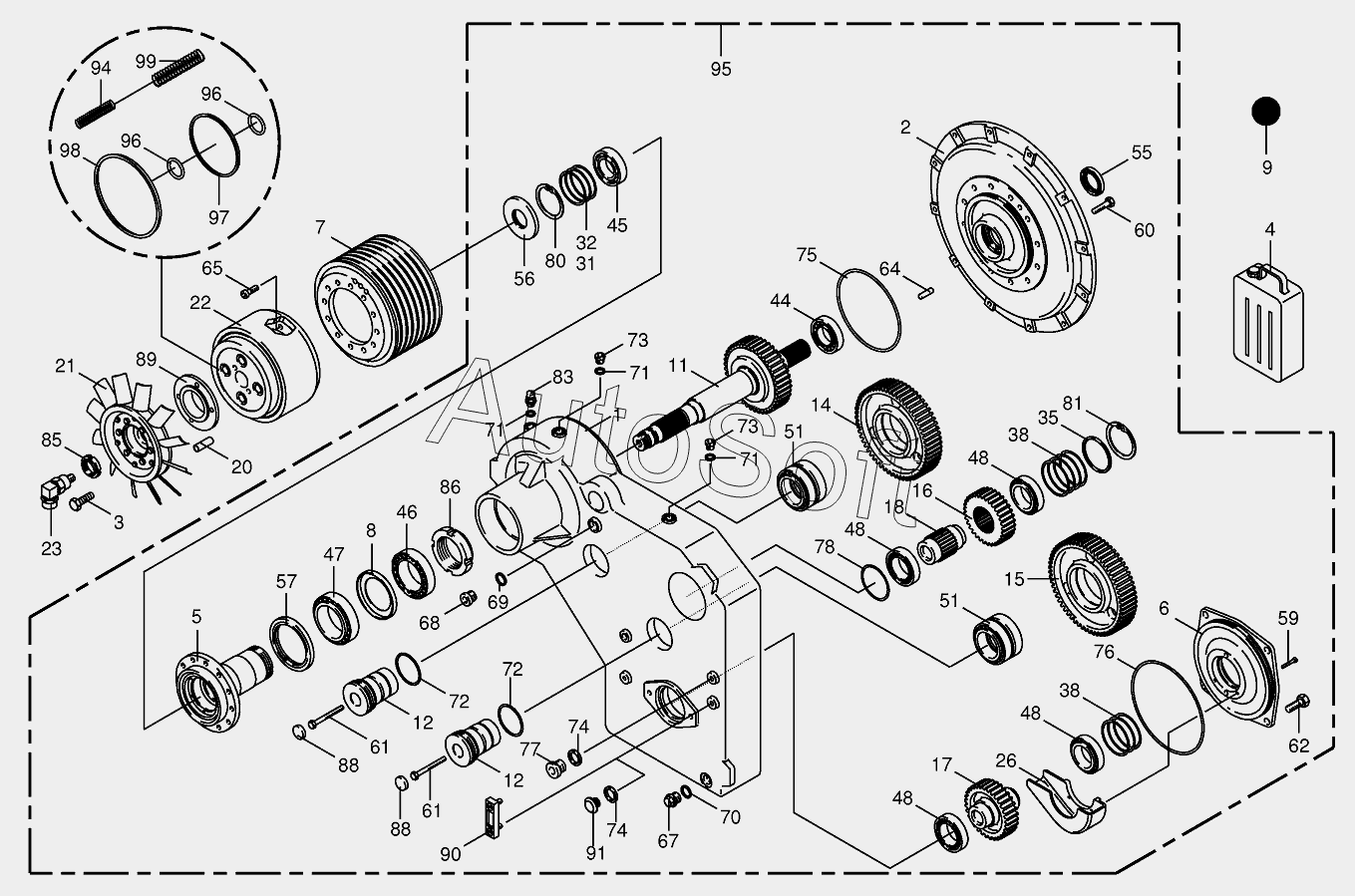

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Motor output gear
1
2
3
4
5
6
7
8
9
11
12
12
14
15
16
17
18
20
21
22
22
22
23
23
26
31
31
32
35
38
38
38
38
44
45
46
47
48
48
48
48
51
51
55
56
57
59
60
61
61
62
64
65
67
68
69
70
71
71
71
72
72
73
73
74
74
75
76
77
78
80
81
83
85
86
88
88
89
90
91
94
95
96
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Housing | |
| 2 | 0***0 | Motor flange | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Oil-Id.-no.= 5ltr | |
| 5 | 0***0 | Bearing flange | |
| 6 | 0***0 | Bearing housing | |
| 7 | 0***0 | V-belt pulley | |
| 8 | 0***0 | Dust cap | |
| 9 | 0***0 | Oil-Id.-no.= 1ltr | |
| 11 | 0***0 | Spur wheel shaft | |
| 12 | 0***0 | Axle | |
| 14 | 0***0 | Spur gear | |
| 15 | 0***0 | Spur gear | |
| 16 | 0***0 | Spur gear | |
| 17 | 0***0 | Spur wheel shaft | |
| 18 | 0***0 | Hollow shaft | |
| 20 | 0***0 | Grooved dowel pin | |
| 21 | 0***0 | Vetilator | |
| 22 | 0***1 | Multi-disk clutch | |
| 22 | 2***0 | Internal discs | |
| 22 | 2***0 | Outer discs | |
| 23 | 0***0 | Oil supply | |
| 23 | 2***0 | Lip seal | |
| 26 | 0***0 | Oil sump | |
| 31 | 0***0 | Shim ring | |
| 31 | 0***0 | Shim ring | |
| 32 | 0***0 | Shim ring | |
| 35 | 0***0 | Supporting disc | |
| 38 | 0***0 | Shim ring | |
| 38 | 0***0 | Shim ring | |
| 44 | 0***0 | Roller bearing | |
| 45 | 0***0 | Grooved ball bearing | |
| 46 | 0***0 | Taper roller bearing | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | Taper roller bearing | |
| 51 | 0***0 | Rolling bearing unit | |
| 55 | 0***0 | Radial-shaft sealing ring | |
| 56 | 0***0 | Radial-shaft sealing ring | |
| 57 | 0***1 | Radial-shaft sealing ring | |
| 59 | 0***0 | Allen screw | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***2 | Hex head bolt | |
| 62 | 0***0 | Hex head bolt | |
| 64 | 0***0 | Cyl. pin | |
| 65 | 0***1 | Allen screw | |
| 67 | 0***0 | Screw plug | |
| 68 | 0***0 | Gasket ring | |
| 69 | 0***0 | Screw plug | |
| 70 | 0***1 | Gasket ring | |
| 71 | 0***0 | Gasket ring | |
| 72 | 0***0 | O-ring | |
| 73 | 0***1 | Screw plug | |
| 74 | 9***0 | Gasket ring | |
| 75 | 0***0 | O-ring | |
| 76 | 0***0 | O-ring | |
| 77 | 9***0 | Screw plug | |
| 78 | 0***0 | Nilos-ring | |
| 80 | 0***0 | Circlip | |
| 81 | 0***0 | Circlip | |
| 83 | 0***0 | Breather | |
| 85 | 0***0 | Slotted nut | |
| 86 | 0***0 | Slotted nut | |
| 88 | 0***0 | Cap | |
| 89 | 0***1 | Adapter | |
| 90 | 0***0 | Oil level indicator | |
| 91 | 0***0 | Oil sight glass | |
| 94 | 0***0 | Pressure spring | |
| 95 | 0***0 | Motor output gear | |
| 96 | 0***0 | O-ring | |
| 97 | 0***0 | Gasket | |
| 98 | 0***0 | Gasket | |
| 99 | 0***0 | Pressure spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
