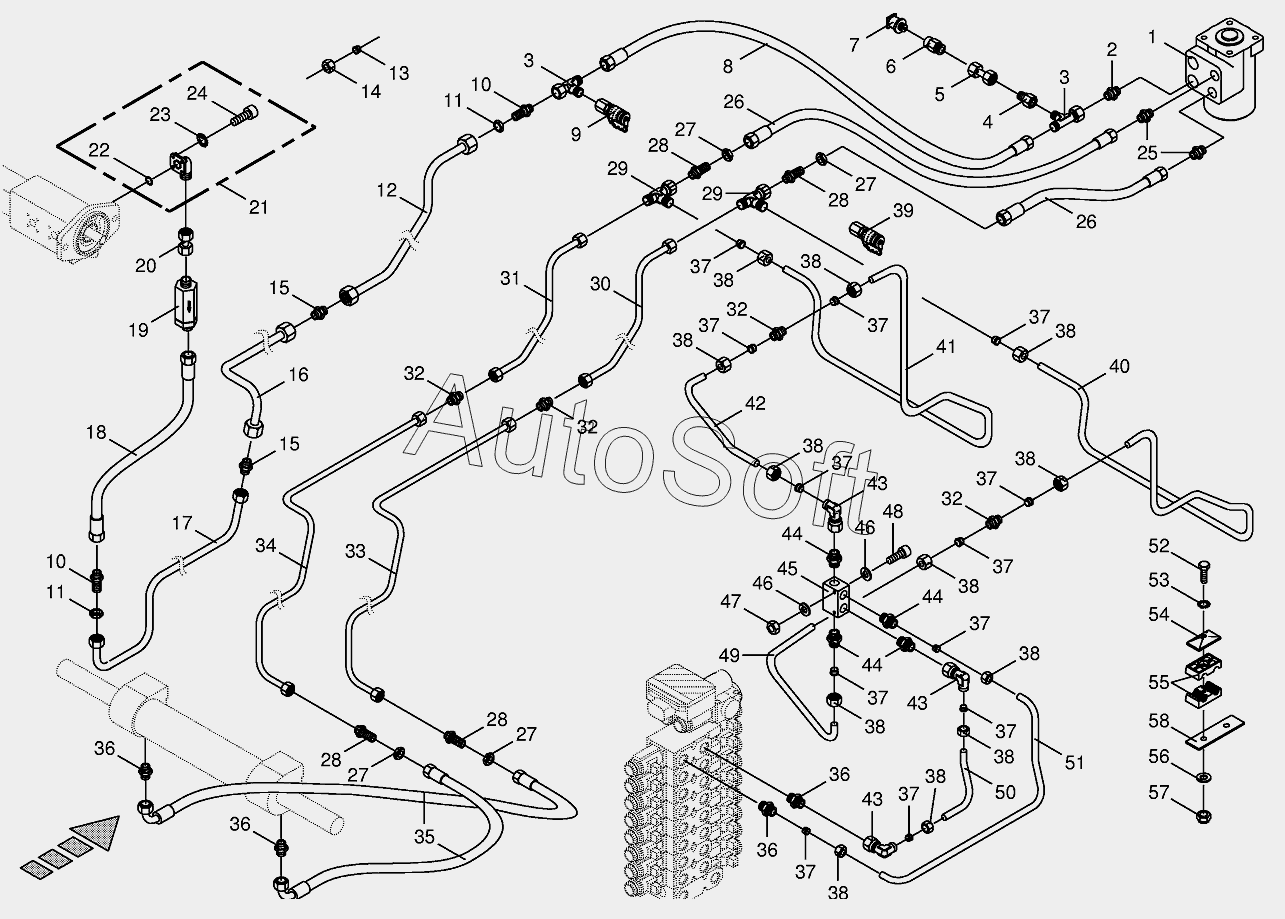

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulic steering system
47
32
32
32
32
33
34
35
36
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
38
38
38
38
38
38
38
38
38
39
40
41
42
43
43
43
44
44
44
45
46
46
31
48
49
50
51
52
52
52
52
53
54
55
55
56
57
58
17
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
1
18
19
20
21
22
23
24
24
25
26
26
27
27
27
27
28
28
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Steering valve | |
| 2 | 0***2 | Male connector | |
| 3 | 0***0 | Adjustable L connection | |
| 4 | 0***1 | Reducer fitting | |
| 5 | 0***0 | Double nipple | |
| 6 | 0***0 | Unscrewing connection | |
| 7 | 0***0 | Pressure sensor | |
| 8 | 0***2 | High pressure hose line | |
| 9 | 0***0 | Connector f.mini-test equipm. | |
| 10 | 0***0 | Straight 2-way connector | |
| 11 | 0***1 | Hex nut-low form | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Cutting ring | |
| 14 | 0***0 | Nozzle disc cap | |
| 15 | 0***1 | Connector | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 0***0 | High pressure hose line | |
| 19 | 0***0 | High pressure filter | |
| 20 | 0***0 | Double nipple | |
| 21 | 0***0 | Flange connection | |
| 22 | 0***0 | O-ring | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***1 | Allen screw | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***1 | Male connector | |
| 26 | 0***1 | High pressure hose line | |
| 27 | 0***2 | Hex nut-low form | |
| 28 | 0***1 | Straight 2-way connector | |
| 29 | 0***1 | Adjustable L connection | |
| 30 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***1 | Connector | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***1 | High pressure hose line | |
| 36 | 0***1 | Male connector | |
| 37 | 0***1 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***0 | Connector f.mini-test equipm. | |
| 40 | 0***0 | Hydraulic line | |
| 41 | 0***0 | Hydraulic line | |
| 42 | 0***0 | Hydraulic line | |
| 43 | 0***1 | Angle lug | |
| 44 | 0***0 | Male connector | |
| 45 | 0***0 | Double lock-up valve unit | |
| 46 | 0***1 | Washer | |
| 47 | 0***1 | Hex nut | |
| 48 | 0***1 | Allen screw | |
| 49 | 0***0 | Hydraulic line | |
| 50 | 0***0 | Hydraulic line | |
| 51 | 0***0 | Hydraulic line | |
| 52 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Hex head bolt | |
| 52 | 0***1 | Hex head bolt | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***1 | Detent edged washer | |
| 54 | 0***0 | Cover plate | |
| 55 | 0***0 | Tube clamp-2 halves | |
| 55 | 0***0 | Tube clamp-2 halves | |
| 56 | 0***0 | Washer | |
| 57 | 0***0 | Locknut | |
| 58 | 2***0 | Cover plate |
