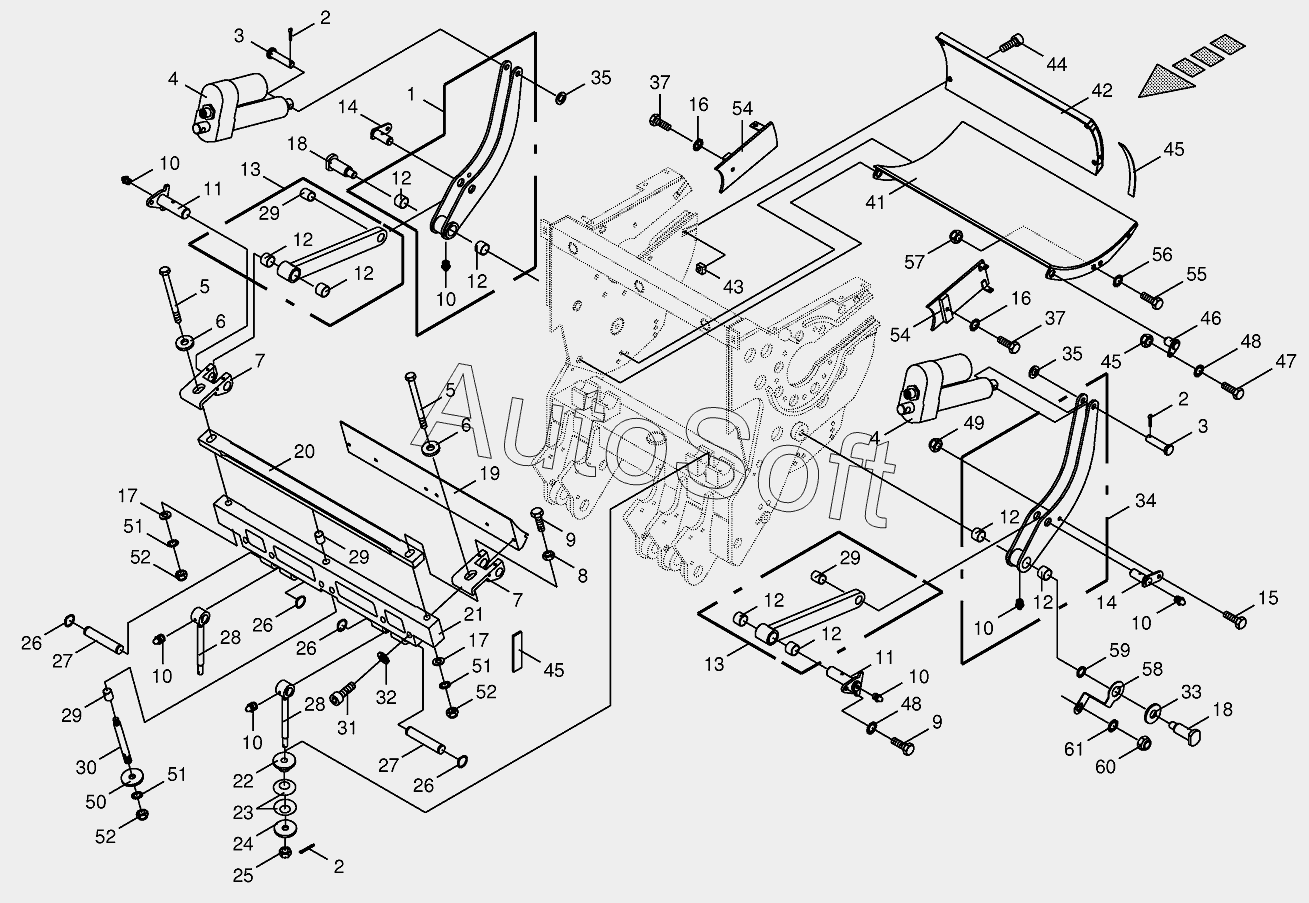

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Shear bar adjustment
48
48
30
31
32
33
34
35
35
37
37
41
42
43
44
45
45
45
46
47
29
29
29
29
49
50
51
51
51
52
52
52
53
54
55
56
57
58
59
60
61
16
16
2
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
1
17
17
18
18
19
20
20
21
22
23
24
25
26
26
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Rocker-right | |
| 2 | 0***1 | Cotter pin | |
| 3 | 0***1 | Pin | |
| 4 | 0***1 | Engine | |
| 5 | 0***1 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***3 | Tension plate | |
| 8 | 0***0 | Hex nut | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Grease niple | |
| 11 | 0***2 | Pin | |
| 12 | 0***0 | Bearing bush | |
| 13 | 0***0 | Lever | |
| 14 | 0***1 | Pin | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Washer | |
| 18 | 0***1 | Attachment bolt | |
| 19 | 0***5 | Formed part | |
| 20 | 0***2 | Counter blade-grass standard | |
| 20 | 0***3 | Counter blade-maize, grass special | |
| 21 | 0***3 | Basic structure | |
| 22 | 0***4 | Guide | |
| 23 | 0***0 | Spring washer | |
| 24 | 0***0 | Washer | |
| 25 | 0***2 | Castellated nut | |
| 26 | 0***1 | Circlip | |
| 27 | 0***1 | Pin | |
| 28 | 0***4 | Con-rod | |
| 29 | 0***0 | Bearing bush | |
| 30 | 0***0 | Spindle | |
| 31 | 0***1 | Allen screw | |
| 32 | 0***0 | Spring washer | |
| 33 | 0***0 | Washer | |
| 34 | 0***0 | Rocker-left | |
| 35 | 0***1 | Washer | |
| 37 | 0***0 | Hex head bolt | |
| 41 | 0***0 | Floor plate | |
| 42 | 0***3 | Cover plate | |
| 43 | 0***0 | Threaded piece | |
| 44 | 0***0 | Allen screw | |
| 45 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 46 | 0***1 | Pin | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***0 | Locknut | |
| 50 | 0***0 | Washer | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | Locknut | |
| 53 | 0***1 | Slot cover-left | |
| 54 | 0***1 | Slot cover-right | |
| 55 | 0***1 | Hex head bolt | |
| 56 | 0***1 | Detent edged washer | |
| 57 | 0***1 | Locknut | |
| 58 | 0***0 | Locking plate | |
| 59 | 0***0 | Ring | |
| 60 | 0***0 | Locknut | |
| 61 | 0***1 | Detent edged washer |
