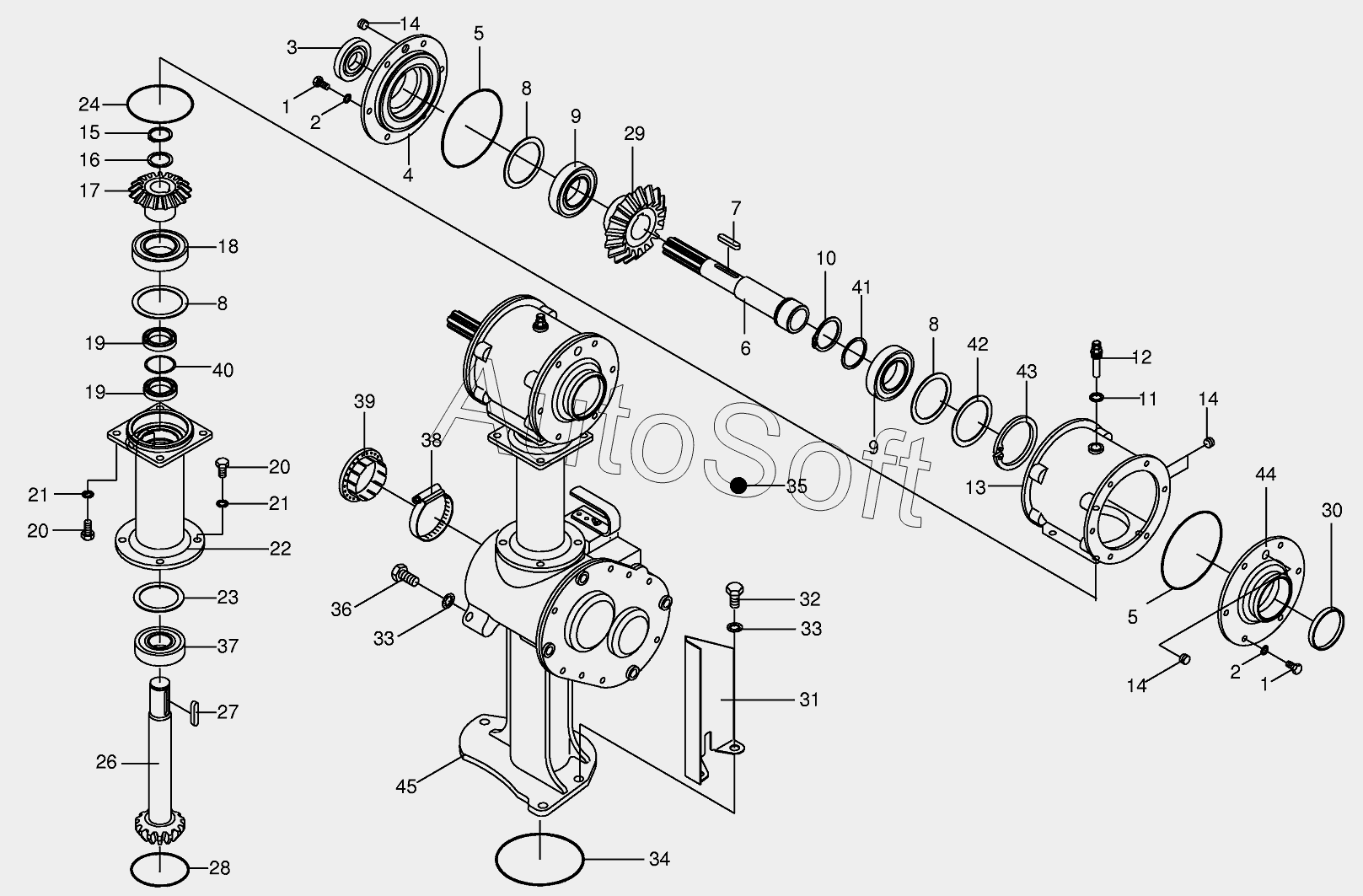

Каталог запасных частей к технике: KRONE EC 28/32CV (2013). Transmission part II, 6.0
33
33
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
44
45
12
2
2
3
4
5
5
6
7
8
8
8
8
8
8
8
9
9
10
11
1
1
13
14
14
14
15
16
16
16
16
16
16
16
17
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009107470 | 0***0 | Supporting disc | |
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***1 | Radial-shaft sealing ring | |
| 4 | 0***1 | Gearbox cover | |
| 5 | 0***0 | O-ring | |
| 6 | 0***3 | Drive shaft | |
| 7 | 0***0 | Fit-in key | |
| 8 | 0***0 | Shim ring | |
| 8 | 0***0 | Shim ring | |
| 8 | 0***0 | Shim ring | |
| 9 | 0***0 | Taper roller bearing | |
| 10 | 0***1 | Circlip | |
| 11 | 0***0 | Gasket ring | |
| 12 | 0***0 | Breather | |
| 13 | 0***1 | Housing | |
| 14 | 0***1 | Screw plug | |
| 15 | 0***0 | Circlip | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***1 | Shim ring | |
| 17 | 2***0 | Bevel wheel | |
| 18 | 0***0 | Grooved ball bearing | |
| 19 | 0***3 | Radial-shaft sealing ring | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 2***0 | Intermediate housing | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 24 | 0***0 | O-ring | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***5 | Pinion shaft | |
| 27 | 0***0 | Fit-in key | |
| 28 | 0***1 | O-ring | |
| 29 | 0***0 | Crown wheel | |
| 30 | 0***1 | Sealing cap | |
| 31 | 0***0 | Plate | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | O-ring | |
| 35 | 0***0 | Oil-Id.-no.=1ltr | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***0 | Grooved ball bearing | |
| 38 | 0***0 | Tube clip | |
| 39 | 0***0 | Adapter ring | |
| 40 | 9***0 | Shim ring | |
| 41 | 0***1 | Supporting disc | |
| 42 | 0***0 | Supporting disc | |
| 43 | 0***0 | Circlip | |
| 44 | 2***0 | Gearbox cover | |
| 45 | 2***0 | Indexing gear -cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
