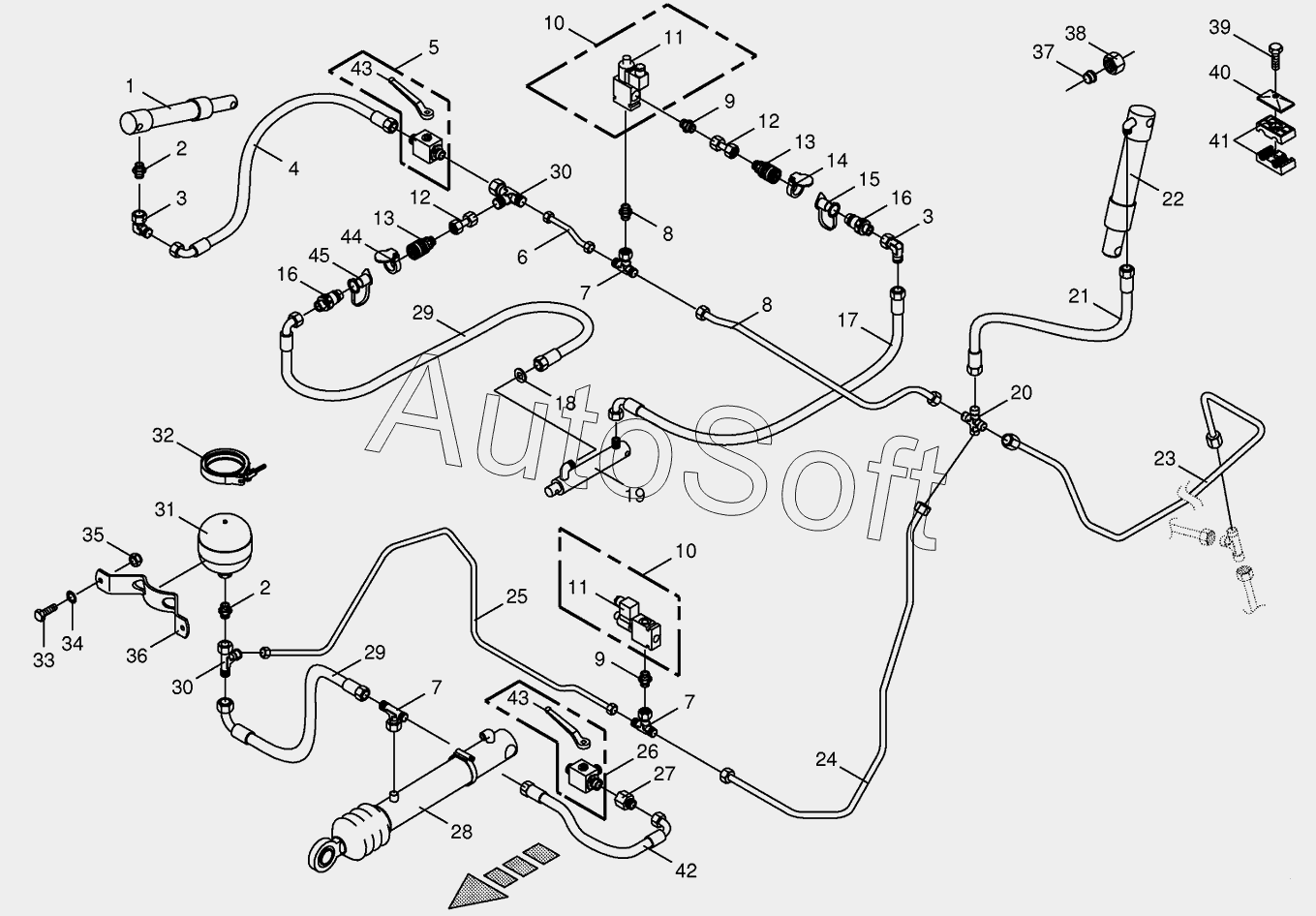

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Charge pressure lines- front
35
24
25
26
27
28
29
29
30
30
31
32
33
34
23
36
37
38
39
39
39
40
41
42
43
43
44
45
12
12
2
2
3
3
4
5
6
7
7
7
8
8
9
9
10
10
11
11
1
13
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187710 | 0***0 | Sealing set | |
| 009188070 | 0***0 | Sealing set | |
| 009190700 | 0***0 | Solenoid coil | |
| 270013220 | 2***0 | Sealing set | |
| 270034060 | 2***0 | Sealing set | |
| 1 | 0***1 | Hydraulic cylinder | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | Angle lug | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 0***2 | Ball cock | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 0***1 | T-connector | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 0***1 | Male connector | |
| 10 | 0***0 | 3/2-Diverter vave bloc | |
| 11 | 0***0 | 3/2-Directional-control valve | |
| 12 | 0***0 | Double nipple | |
| 13 | 0***0 | Sleeve | |
| 14 | 0***0 | Cover-red | |
| 15 | 0***1 | Dust cap-red | |
| 16 | 0***0 | Connector plug | |
| 17 | 0***1 | High pressure hose line | |
| 18 | 0***3 | Throttling disc | |
| 19 | 2***0 | Hydraulic cylinder | |
| 20 | 0***1 | Cross pipe union | |
| 21 | 2***0 | High pressure hose line | |
| 22 | 2***0 | Hydraulic cylinder | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Diverter valve | |
| 27 | 0***1 | Reducer fitting | |
| 28 | 0***1 | Hydraulic cylinder | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***1 | Adjustable L connection | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Joint bolt-hose clamp | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***0 | Hex nut | |
| 36 | 0***0 | Accumulator support | |
| 37 | 0***1 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***1 | Hex head bolt | |
| 39 | 0***2 | Hex head bolt | |
| 39 | 0***1 | Hex head bolt | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***0 | Tube clamp-2 halves | |
| 42 | 0***0 | High pressure hose line | |
| 43 | 0***0 | Hand lever-incl. screw, washer | |
| 44 | 0***1 | Dust cap-blue | |
| 45 | 0***0 | Cover-blue |
