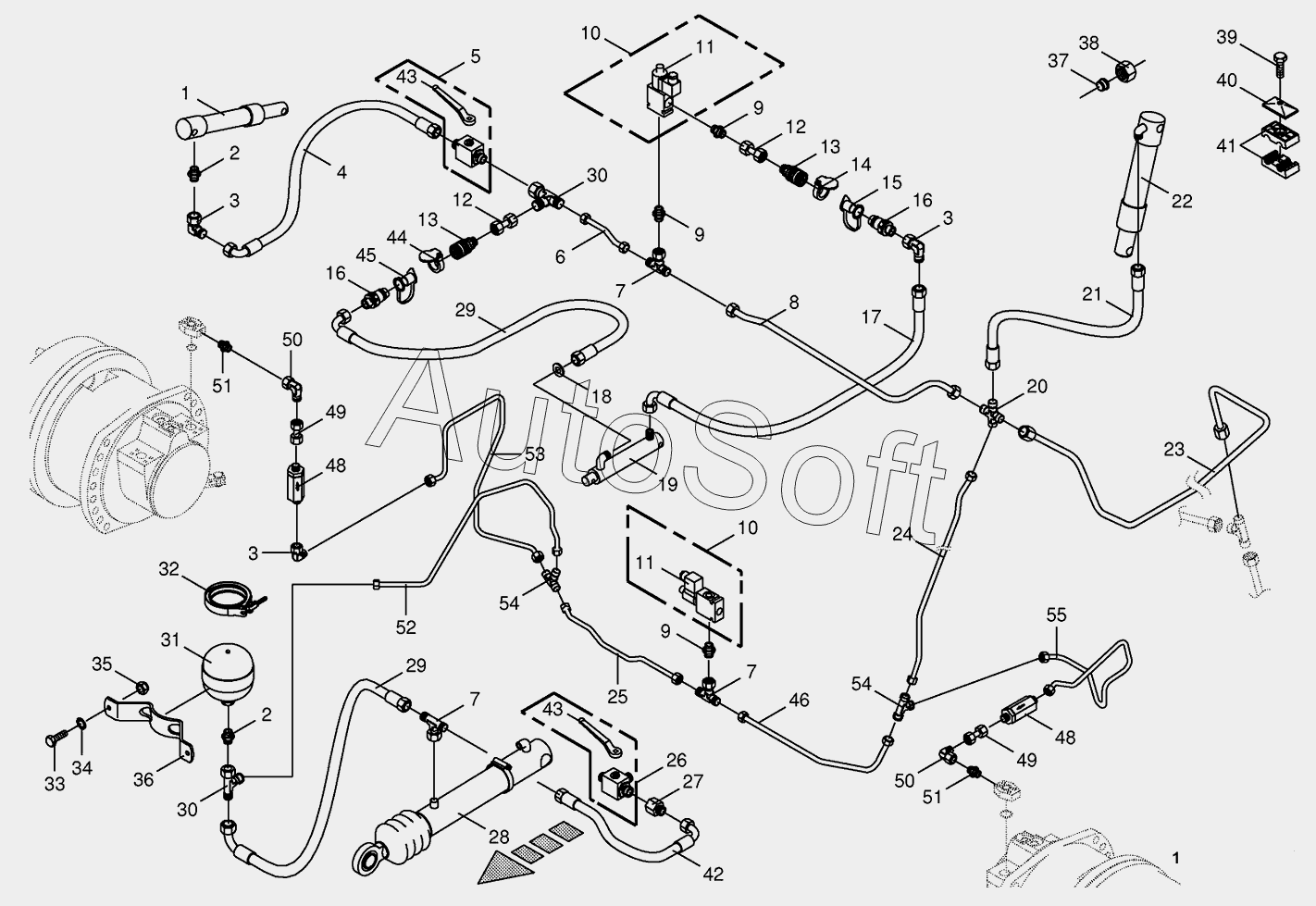

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Charge pressure lines- front
40
28
29
29
30
30
31
32
33
34
35
36
37
38
39
39
39
27
41
42
43
43
44
45
46
48
48
49
49
50
50
51
51
52
53
54
54
55
14
2
2
3
3
3
4
5
6
7
7
7
8
9
9
9
10
10
11
11
12
12
13
13
1
1
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187710 | 0***0 | Sealing set | |
| 009188070 | 0***0 | Sealing set | |
| 009190700 | 0***0 | Solenoid coil | |
| 270013220 | 2***0 | Sealing set | |
| 270034060 | 2***0 | Sealing set | |
| 1 | 0***1 | Hydraulic cylinder | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | Angle lug | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 0***2 | Ball cock | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 0***1 | T-connector | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 0***1 | Male connector | |
| 10 | 0***0 | 3/2-Diverter vave bloc | |
| 11 | 0***0 | 3/2-Directional-control valve | |
| 12 | 0***0 | Double nipple | |
| 13 | 0***0 | Sleeve | |
| 14 | 0***0 | Cover-red | |
| 15 | 0***1 | Dust cap-red | |
| 16 | 0***0 | Connector plug | |
| 17 | 0***0 | High pressure hose line | |
| 18 | 0***3 | Throttling disc | |
| 19 | 2***0 | Hydraulic cylinder | |
| 20 | 0***1 | Cross pipe union | |
| 21 | 2***0 | High pressure hose line | |
| 22 | 2***0 | Hydraulic cylinder | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Diverter valve | |
| 27 | 0***1 | Reducer fitting | |
| 28 | 0***1 | Hydraulic cylinder | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***1 | Adjustable L connection | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Joint bolt-hose clamp | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***0 | Hex nut | |
| 36 | 0***0 | Accumulator support | |
| 37 | 0***1 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***1 | Hex head bolt | |
| 39 | 0***2 | Hex head bolt | |
| 39 | 0***1 | Hex head bolt | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***0 | Tube clamp-2 halves | |
| 42 | 0***0 | High pressure hose line | |
| 43 | 0***0 | Hand lever-incl. screw, washer | |
| 44 | 0***1 | Dust cap-blue | |
| 45 | 0***0 | Cover-blue | |
| 46 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 48 | 0***1 | Non-return valve | |
| 49 | 0***1 | Double nipple | |
| 50 | 0***0 | Lug | |
| 51 | 0***1 | Male connector | |
| 52 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 53 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 54 | 0***1 | T connector | |
| 55 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
