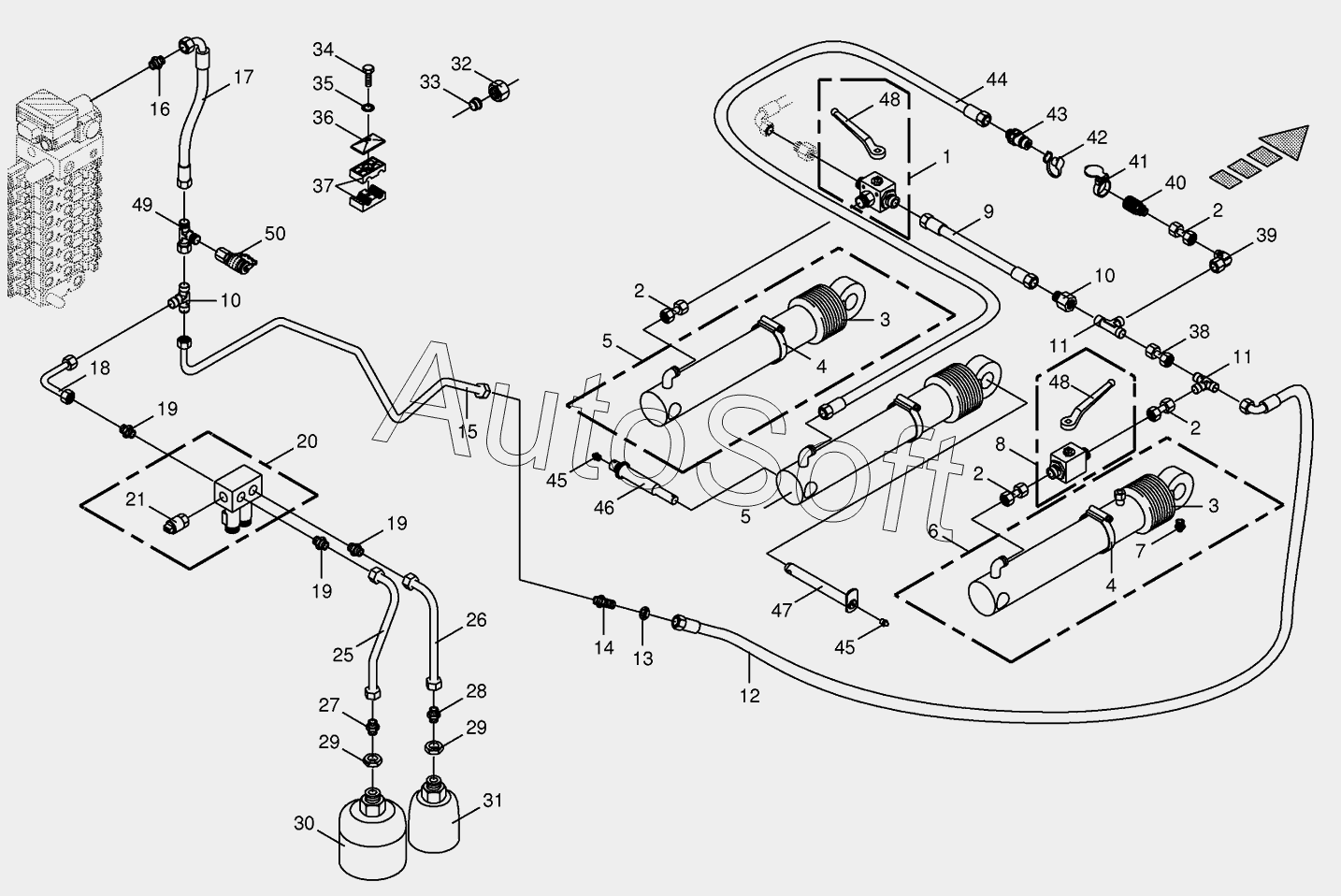

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics- lift 12/14 row
38
26
27
28
29
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
45
46
47
48
48
49
50
10
10
2
2
2
2
3
3
4
4
4
4
5
5
6
7
8
9
1
11
11
12
13
14
15
16
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187012 | 0***2 | Sealing set | |
| 009188070 | 0***0 | Sealing set | |
| 1 | 0***0 | Diverter valve | |
| 2 | 0***0 | Double nipple | |
| 3 | 0***0 | Bellows | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 5 | 0***2 | Hydraulic cylinder | |
| 6 | 0***1 | Hydraulic cylinder | |
| 7 | 0***0 | Grease niple | |
| 8 | 0***1 | Two-way plug valve | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***0 | Reducer fitting | |
| 11 | 0***0 | T-reduction | |
| 12 | 0***0 | High pressure hose line | |
| 13 | 0***1 | Hex nut-low form | |
| 14 | 0***0 | Straight 2-way connector | |
| 15 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 16 | 0***1 | Male connector | |
| 17 | 2***0 | High pressure hose line | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Male connector | |
| 20 | 2***0 | Lift.hydr. hook up-block | |
| 21 | 0***0 | Pressure sensor | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***2 | Male connector | |
| 28 | 0***0 | Male connector | |
| 29 | 0***1 | Hex nut-low form | |
| 30 | 0***0 | Pressure accumulator | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Nozzle disc cap | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Double nipple | |
| 39 | 0***1 | Angle lug | |
| 40 | 0***2 | Sleeve | |
| 41 | 0***0 | Cover-blue | |
| 42 | 0***1 | Dust cap-blue | |
| 43 | 0***0 | Connector plug | |
| 44 | 0***0 | High pressure hose line | |
| 45 | 0***0 | Grease niple | |
| 46 | 0***1 | Spigot | |
| 47 | 0***0 | Spigot | |
| 48 | 0***0 | Hand lever-incl. screw, washer | |
| 49 | 0***0 | Adjustable L connection | |
| 50 | 0***0 | Connector f.mini-test equipm. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
