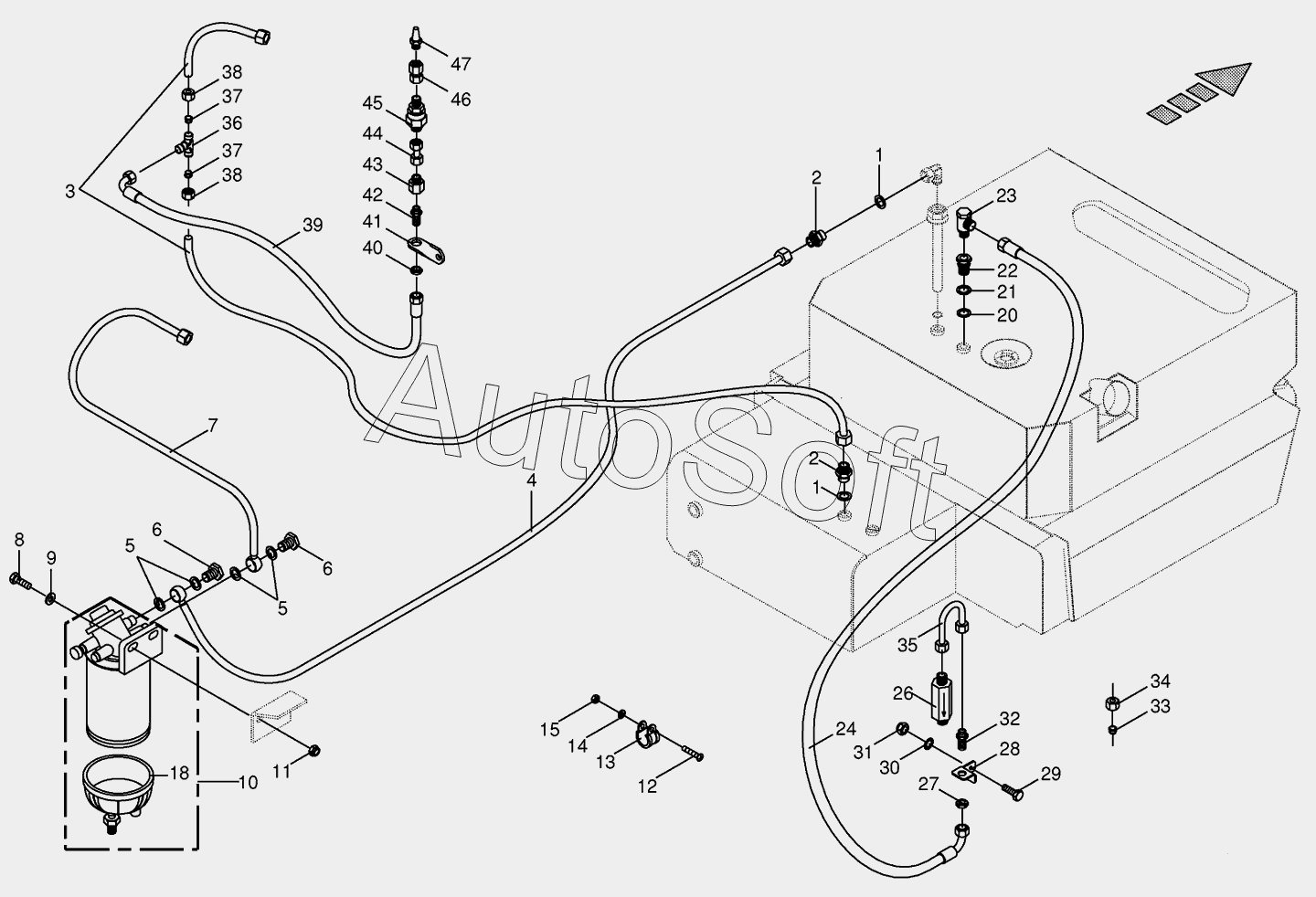

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Diesel fuel pipe
37
37
26
27
28
29
30
31
32
33
34
35
36
24
38
38
39
40
41
42
43
44
45
46
47
11
2
2
3
4
5
5
6
6
7
8
9
10
1
1
12
13
14
15
18
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009405450 | 0***0 | Replacement filter | |
| 1 | 0***0 | Gasket ring | |
| 2 | 0***0 | Lug | |
| 3 | 0***2 | Fuel pipe | |
| 4 | 2***0 | Fuel pipe | |
| 5 | 0***0 | Gasket ring | |
| 6 | 0***0 | Hollow screw | |
| 7 | 0***1 | Fuel pipe | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Washer | |
| 10 | 0***0 | Water separator | |
| 11 | 0***0 | Hex nut | |
| 12 | 0***1 | Countersunkscrew | |
| 13 | 0***0 | Tube clip w. rubber | |
| 14 | 0***0 | Spring washer | |
| 15 | 0***1 | Hex nut | |
| 18 | 0***0 | Inspection glass | |
| 19 | 0***0 | Adjustable L connection | |
| 20 | 0***0 | O-ring | |
| 21 | 0***0 | O-ring | |
| 22 | 2***0 | Connector | |
| 23 | 9***0 | Hinged union | |
| 24 | 2***0 | High pressure hose line | |
| 26 | 0***0 | High pressure filter | |
| 27 | 0***1 | Hex nut-low form | |
| 28 | 2***0 | Support | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Straight 2-way connector | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***0 | Nozzle disc cap | |
| 35 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 0***1 | T connector | |
| 37 | 0***1 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***0 | High pressure hose line | |
| 40 | 0***2 | Hex nut-low form | |
| 41 | 2***0 | Support | |
| 42 | 0***1 | Straight 2-way connector | |
| 43 | 0***0 | Reducer fitting | |
| 44 | 2***0 | Double nipple | |
| 45 | 2***0 | Valve | |
| 46 | 2***0 | Connector | |
| 47 | 2***0 | Sound absorber |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
