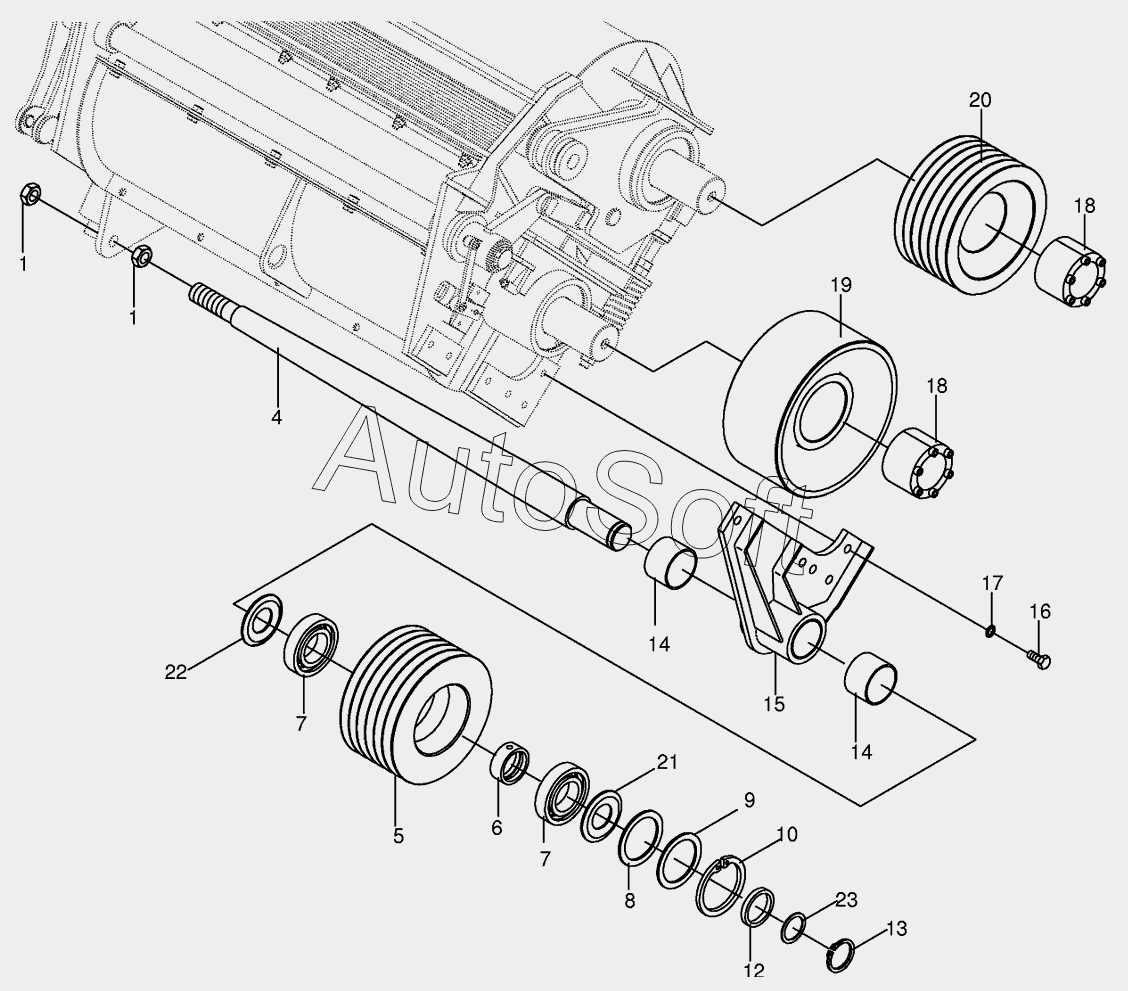

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Pulley for changing directions
13
23
22
21
20
20
19
19
18
18
17
16
15
14
14
1
1
12
10
9
9
8
7
7
6
5
5
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Hex nut | |
| 4 | 0***2 | Axle | |
| 5 | 0***4 | Deflexion pulley | |
| 5 | 2***0 | Deflexion pulley-optional | |
| 5 | 2***1 | Deflexion pulley-optional | |
| 6 | 0***3 | Intermediate ring | |
| 7 | 9***0 | Grooved ball bearing | |
| 8 | 0***0 | Supporting disc | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 10 | 0***0 | Circlip | |
| 12 | 0***0 | Spacer bushing | |
| 13 | 0***1 | Circlip | |
| 14 | 0***0 | Bearing bush | |
| 15 | 0***1 | Bearing plate-incl. bushing | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Set of tensioning parts-35 Nm | |
| 19 | 0***2 | Deflexion pulley | |
| 19 | 2***0 | Deflexion pulley-optional | |
| 20 | 0***2 | Pulley | |
| 20 | 2***0 | Pulley-optional | |
| 21 | 0***0 | Nilos-ring | |
| 22 | 0***0 | Nilos-ring | |
| 23 | 0***0 | Shim ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
