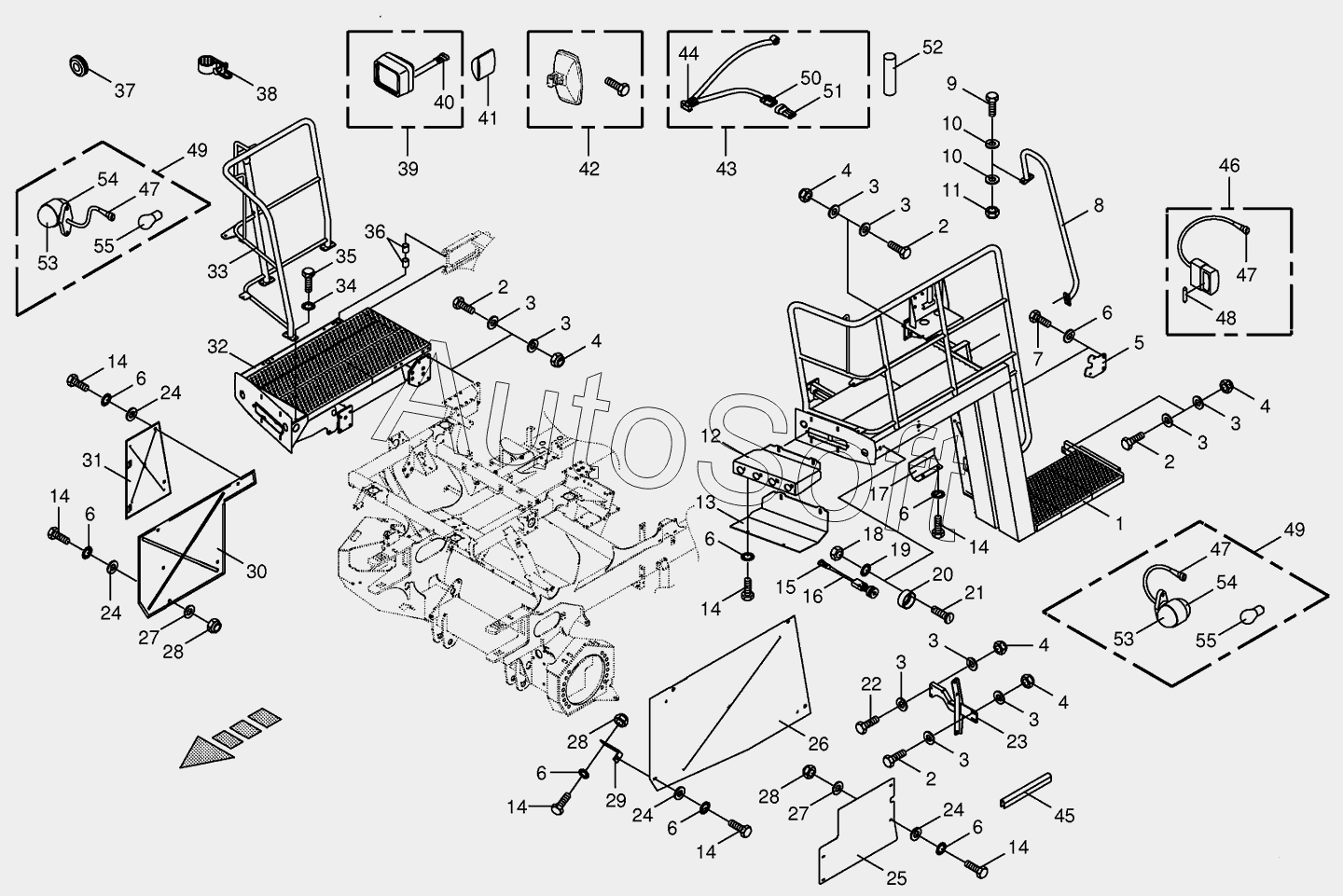

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Cab access left/platform right
42
31
32
33
34
35
36
37
38
39
40
41
30
42
43
44
45
46
47
47
47
48
49
49
50
51
52
53
53
54
54
55
55
16
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
6
6
6
6
6
6
6
6
7
8
9
10
10
11
12
13
14
14
14
14
14
14
14
15
1
17
18
19
20
21
22
23
24
24
24
24
25
26
27
27
28
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009247670 | 0***0 | Bulb | |
| 200802320 | 2***0 | Xenon work light-optional | |
| 200802330 | 2***0 | Xenon blub-optional | |
| 1 | 0***7 | Ascendency-left | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Lamp support-left | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***3 | Handrail-left | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Support | |
| 13 | 0***1 | Splash guard | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Coupling socket-3-pole | |
| 16 | 0***2 | Instantanequs cut-out switch | |
| 17 | 0***0 | Switch protection | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Switch protection | |
| 21 | 0***1 | Allen screw | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***2 | Platform retainer | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Guard plate-left | |
| 26 | 0***2 | Guard plate-left | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***1 | Screwing angle | |
| 30 | 2***0 | Guard plate-right | |
| 31 | 0***1 | Cover-right | |
| 32 | 0***0 | Platform-right | |
| 33 | 0***4 | Handrail-right | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***0 | Bearing bush | |
| 37 | 0***0 | Guidance sleeve | |
| 38 | 0***0 | Screwless corrugatend tube | |
| 39 | 0***2 | Work light | |
| 40 | 0***0 | Coupling socket-4-pole | |
| 41 | 2***0 | Blind angle mirror-heated | |
| 42 | 2***0 | Rear view mirror-right | |
| 42 | 2***0 | Rear view mirror-left | |
| 43 | 2***0 | Cable-for rear view mirror | |
| 44 | 0***0 | Plug-10-pole | |
| 45 | 0***0 | Edge protection-Id.-no.= 1m | |
| 46 | 0***4 | Lighting-left | |
| 47 | 0***0 | Coupling socket-2-pole | |
| 48 | 0***0 | Singel filament buld | |
| 49 | 0***1 | Side light | |
| 50 | 0***0 | Plug-3-pole | |
| 51 | 0***0 | Blind-pin casing-3-pole | |
| 52 | 2***0 | Plastic tube-Id.-no.= 1m | |
| 53 | 2***0 | Pane-white | |
| 54 | 2***0 | Pane-red | |
| 55 | 0***0 | Singel filament buld |
