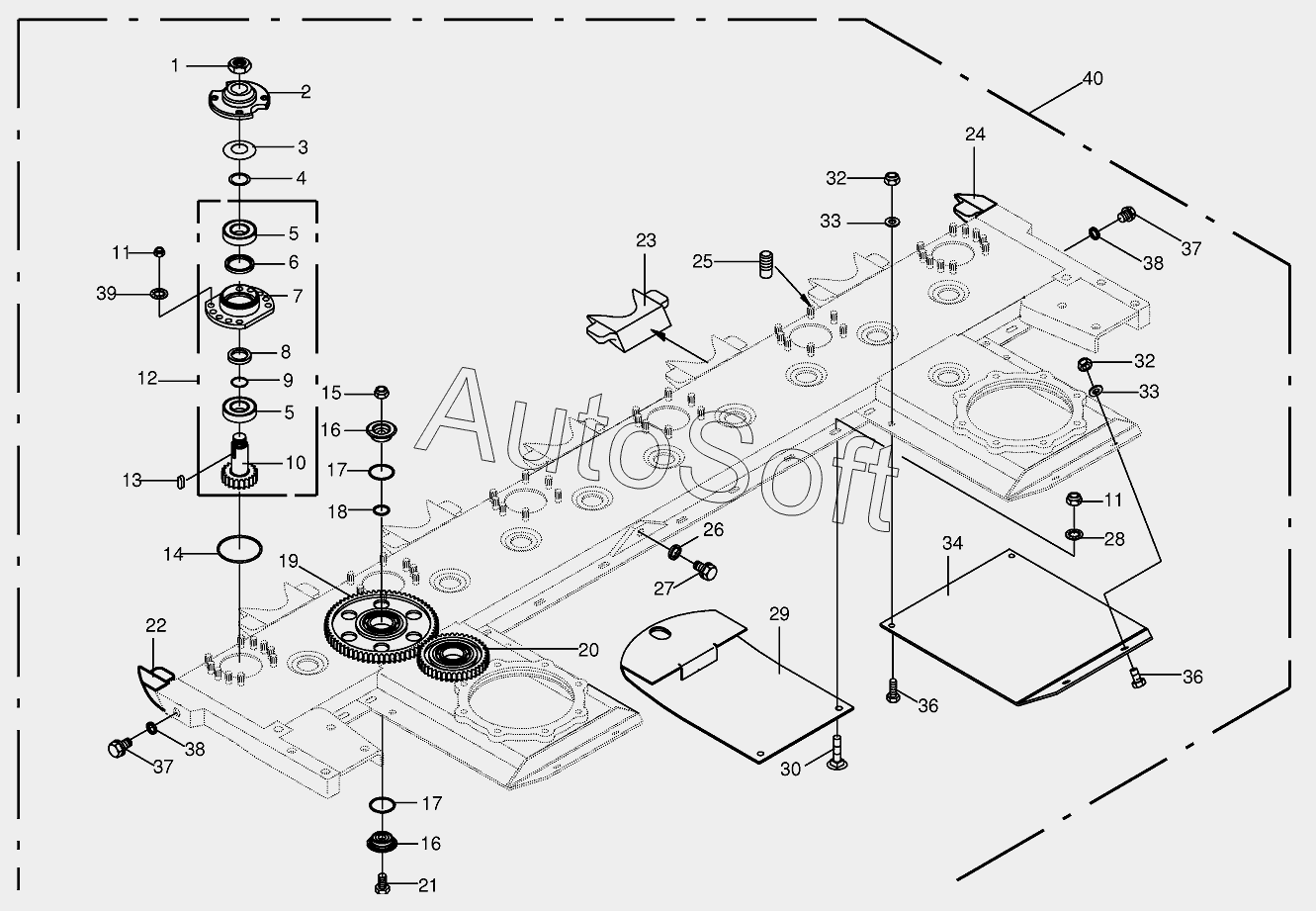

Каталог запасных частей к технике: KRONE EC 28/32P (2013). Cutter bar with bearings EasyCut 28P
30
22
23
24
25
26
27
28
29
30
30
21
32
32
33
33
34
36
36
37
37
38
38
39
40
11
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***4 | Hex nut | |
| 2 | 0***6 | Rotor hub | |
| 3 | 0***1 | Spring washer | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***1 | Radial-shaft sealing ring | |
| 7 | 0***3 | Bearing housing-single | |
| 8 | 0***5 | Spacer ring | |
| 9 | 0***0 | O-ring | |
| 10 | 0***4 | Pinion | |
| 11 | 0***0 | Locknut | |
| 12 | 0***3 | Bearing housing-10 hole, single | |
| 13 | 0***0 | Fit-in key | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | Self-locking nut | |
| 16 | 0***1 | Clamping piece | |
| 17 | 0***0 | O-ring | |
| 18 | 9***0 | O-ring | |
| 19 | 0***0 | Spur gear | |
| 20 | 0***0 | Spur gear | |
| 21 | 0***1 | Hex head bolt | |
| 22 | 0***3 | Sheet edge-left | |
| 23 | 0***0 | Sheet edge | |
| 24 | 0***3 | Sheet edge-right | |
| 25 | 0***0 | Weld. pin | |
| 26 | 0***0 | Gasket ring | |
| 27 | 0***1 | Screw plug | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***1 | Skid | |
| 30 | 0***2 | Countersunkscrew | |
| 30 | 0***1 | Countersunkscrew | |
| 32 | 0***0 | Locknut | |
| 33 | 0***0 | Washer | |
| 34 | 0***0 | Wearing plate | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Screw plug | |
| 38 | 0***0 | Gasket ring | |
| 39 | 9***0 | Detent edged washer | |
| 40 | 0***1 | Cutter bar-cpl. |
